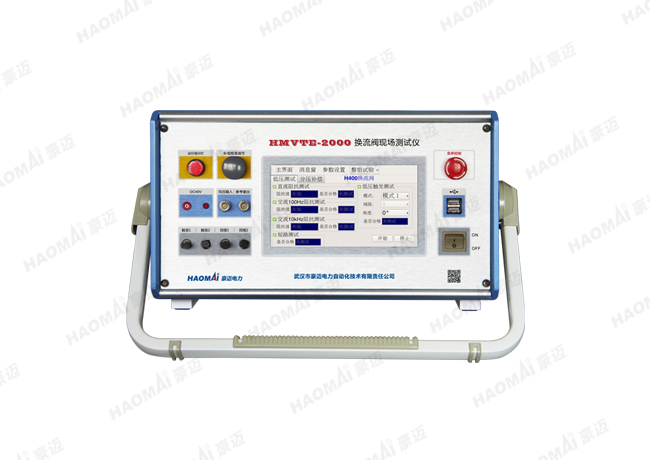

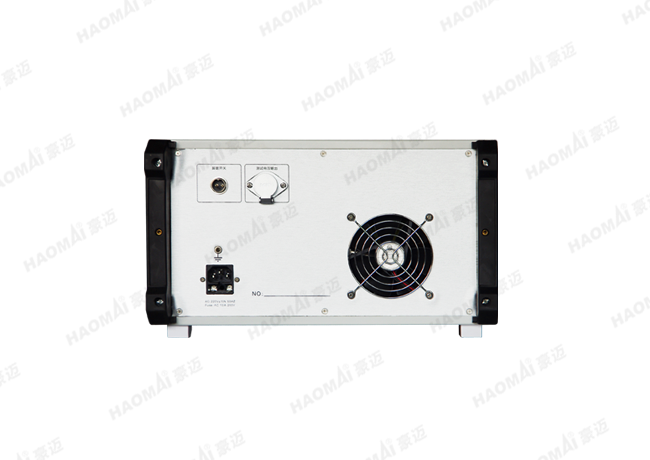

HMVTE-2000 換流閥現場測試儀
——用于檢測高壓直流閥性能的專用設備

本裝置采用先進微機和電力電子技術,用于檢測高壓直流閥性能的專用設備,能完全滿足多種換流閥(晶閘管級)的阻抗測試、短路測試、低電壓觸發測試,以及換流閥的分壓補償校準試驗。便攜式機箱設計,具有重量輕、體積小、方便移動等優點。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 適用換流閥類型:適用于國內現有大部分換流閥,其他換流閥可以根據需要進行定制開發
  • 直流阻抗測試:自動測量換流閥的晶閘管級兩端直流阻抗,對故障直流阻抗報警
  • 交流阻抗測試:自動測量換流閥的晶閘管級兩端100Hz、10kHz交流阻抗,對故障交流阻抗報警
  • 短路測試:測試換流閥晶閘管級是否短路
  • 低電壓觸發測試:本裝置發送指定的指令,通過高速光纖連接到門極觸發板上或后臺VTE控制系統上,檢測閥晶閘管兩端電壓、流過晶閘管的電流,從而判斷晶閘管的觸發導通性能
  • 低壓觸發測試模式:就地觸發試驗、遠端觸發(VBE)
  • 分壓補償校準試驗:針對換流閥的分壓補償校準試驗是對門極分壓補償板的校準,分別實現在低頻段與高頻段校準,保證整個分壓系統通帶內具有極其精確的頻率特性
  • 安全互鎖回路:安全互鎖回路包括面板上的急停按鈕和供操作人員使用的腳踏開關組成,只有安全互鎖回路閉合時,設備進行試驗測試
  • 一體化結構,便于攜帶
技術參數

直流阻抗

范圍:50~200 kΩ,精度:<0.5%

100Hz阻抗

范圍:0.05~2 kΩ,精度:<0.5%

10kHz阻抗

范圍:0~100 Ω,精度:<1.0%

工頻電壓電流測量

電壓:0~400V,精度 <1.0% ;電流:0~5A,精度:<0.5%

輸入電源電壓

AC220V±20% ,50Hz

工作條件

溫度 -10°C ~ 50°C ,濕度 ≤90%

?
