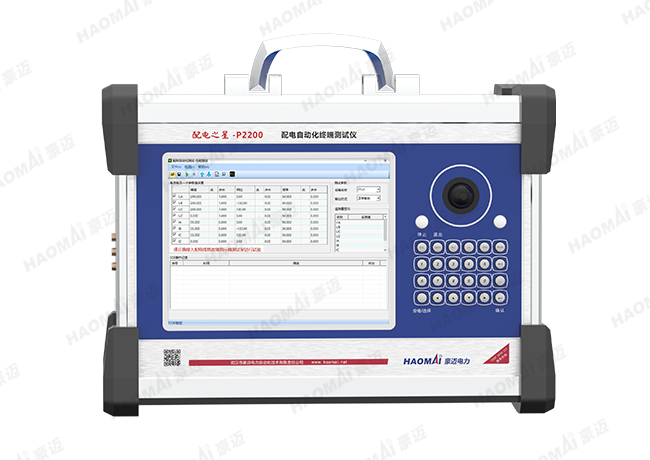

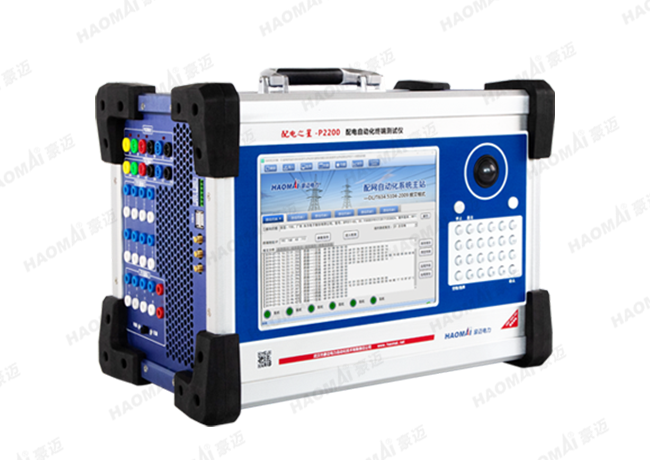

配電之星-P2200A1/A2 配電自動化終端測試儀
——4U4I/8U8I 輸出，滿足電網測試規范要求，便攜式設計
設計最大528V電壓輸出、支持任意一路100A輸出；可對配電自動化終端（FTU 、DTU）及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能，穩定高效的硬件平臺，便攜耐用的整機設計。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便
- 可擴展為8U8I輸出，完成20倍（100A）大電流沖擊測試
- 對配電自動化終端設備（DTU 、FTU）一鍵自動化聯調測試， 無需人工干預
- 完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
- 不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
- 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
- 支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表
- 可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能
- 4路（A1）/8路（A2）264V電壓、4路（A1）/8路（A2）30A電流輸出（任意一路短時100A輸出），精度可達0.05級
- 4路（A1）/8路（A2）電壓，4路（A1）/8路（A2）電流采樣，采樣精度可達0.5%
- 8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入
- 提供網口、串口232/485、USB、GPS、WiFi、4G等多種通訊接口
- 提供1路0~60V直流電壓輸出；1路4~20mA直流電流輸出
- 9.7寸超大Windows操作界面， 布局合理，操作方便
技術參數
|
P2200A1(A2)交流電流輸出 |
|
|
電流輸出幅值 |
4(8)×30A/相 |
|
電流輸出范圍 |
0~100A（短時100A) |
|
準確度 |
0.05%RG |
|
P2200A1(A2)交流電壓輸出 |
|
|
電壓輸出幅值 |
4(8)×264V/相 |
|
電壓輸出范圍 |
0~528V |
|
準確度 |
0.05%RG |
|
開關量輸出 |
|
|
通道數 |
8組快速開出 |
|
開關量輸入 |
|
|
通道數 |
8路（電氣隔離） |
|
供電電源 |
|
|
額定電壓 |
AC 220V |
|
P2200A1(A2)錄波電壓電流采樣 |
|
|
電壓采樣通道 |
4(8)路（0~264V） |
|
電流采樣通道 |
4(8)路（0~30A） |
|
測量精度 |
±0.5% |
|
直流信號輸出 |
|
|
直流電壓幅值 |
0~60V |
|
直流電壓測量精度 |
±0.1% |
|
直流電流幅值 |
4~20mA |
|
直流電流測量精度 |
±0.02 |
|
P2200A1(A2)通信接口 |
|
|
4G通信； WIFI通信； GPS對時；B碼對時(A2) |
|
|
1(2)個RS232、1(2)個485接口，用于規約通信 |
|
|
2(3)個10/100MRJ45網口，用于連接PC和配電終端 |
|
