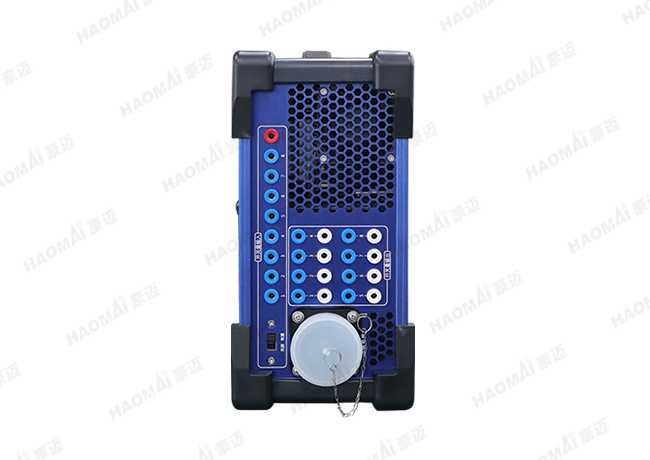

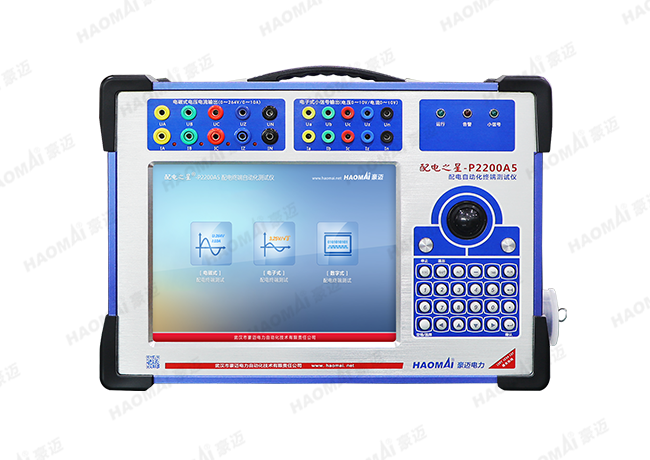

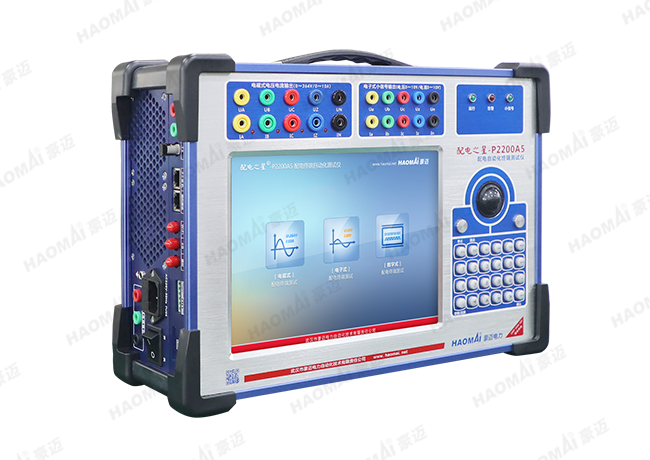

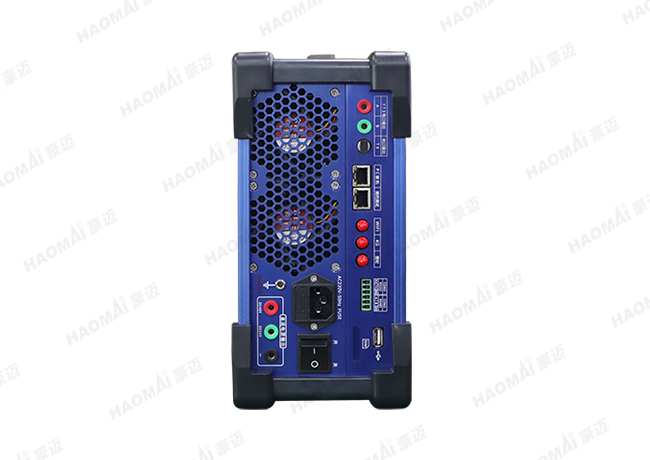

配電之星-P2200A5 配電自動化終端測試儀
——更專業的電磁式、電子式、數字式一體配電終端檢測
配電終端自動化測試儀采用最新行業標準設計，國產硬件，可對電磁式、電子式、數字式等配電終端進行高精度測試，支持電磁和電子組合輸出，采用航插設計有效避免誤接的同時大大提高了接線的效率，適應于站所終端、饋線終端、一二次融合饋線終端等全類型配電終端設備試驗檢測。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 一體化設計，覆蓋市場上電磁式、電子式、數字式等配電終端入網檢驗測試
- 對配電自動化終端設備（DTU 、FTU）一鍵自動化聯調測試，無需人工干預
- 檢測過程閉環聯動，全面檢測被測終端性能和功能，一鍵自動化檢測效率高
- 不停電的狀態下，實現多點的DTU/FTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
- 可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
- 支持南網和國網IEC101、IEC104 等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表
- 就地多機同步控制輸出，同時支持云平臺遠程操控實現集中型和就地型饋線測試
- 9.7 寸觸摸超大屏操作界面，Windows操作界面，布局合理，操作方便，可外接PC和遠程云操作
技術參數
|
電壓模擬量輸出 |
|
|
輸出路數 |
4路輸出（額定57.735V/100.0V/220.0V） |
|
單相輸出范圍 |
0~264.0V |
|
輸出精度 |
0.05%RG |
|
諧波次數 |
2-24 次 |
|
直流輸出 |
-200~+200V |
|
直流精度 |
≤±0.1%RG |
|
電流模擬量輸出 |
|
|
輸出路數 |
4路輸出（額定1.0A/5.0A） |
|
單相輸出范圍 |
0~10.0A |
|
輸出精度 |
0.05%RG |
|
諧波次數 |
2-24 次 |
|
直流輸出 |
-20~+20A |
|
直流精度 |
≤±0.1%RG |
|
狀態量輸入輸出 |
|
|
通道數 |
8 路輸入，8 組快速開出 |
|
EVT 小信號輸出 |
|
|
輸出路數(獨立通道) |
4路輸出（額定3.25/√3V，零序6.5V） |
|
單相輸出范圍 |
0~10.0V |
|
輸出精度 |
0.05%RG |
|
諧波次數 |
2-24 次 |
|
ECT 小信號輸出 |
|
|
輸出路數 |
4路輸出（額定1.0V，零序0.2V） |
|
單相輸出范圍 |
0~10.0V |
|
輸出精度 |
0.05%RG |
|
諧波次數 |
2-24 次 |
|
FT3 數字信號輸出 |
|
|
單相輸出范圍 |
4 ×（0~264.0V），4 ×（0~30A） |
|
輸出精度 |
0.05%RG |
|
通訊接口 |
電口和光口ST各一個，支持RS485 |
| 尺寸 | 369*129*269mm³ (長*寬*高) |
| 重量 | 7.5kg |
