變電站是電力系統電能傳輸、交換、分配的重要環節和電網運行的主要監控點，直流電源系統是發電廠和變電站的動力心臟，給信號設 備、保護、自動裝置、事故照明、應急電源及斷路器分、合閘操作等提供直流電源，用于火力、水力發電廠，各類變電站和其他使用直流設備的場所。
1）交流配電單元： 控制直流屏柜內兩路交流電源可以自動切換，保證蓄電池不過度放電。
2）充電裝置： 主要是高頻開關電源型充電裝置。
3）蓄電池： 常用的是閥控密封式鉛酸蓄電池，充電方式包括浮充電方式、均衡充電方式和事故放電方式。

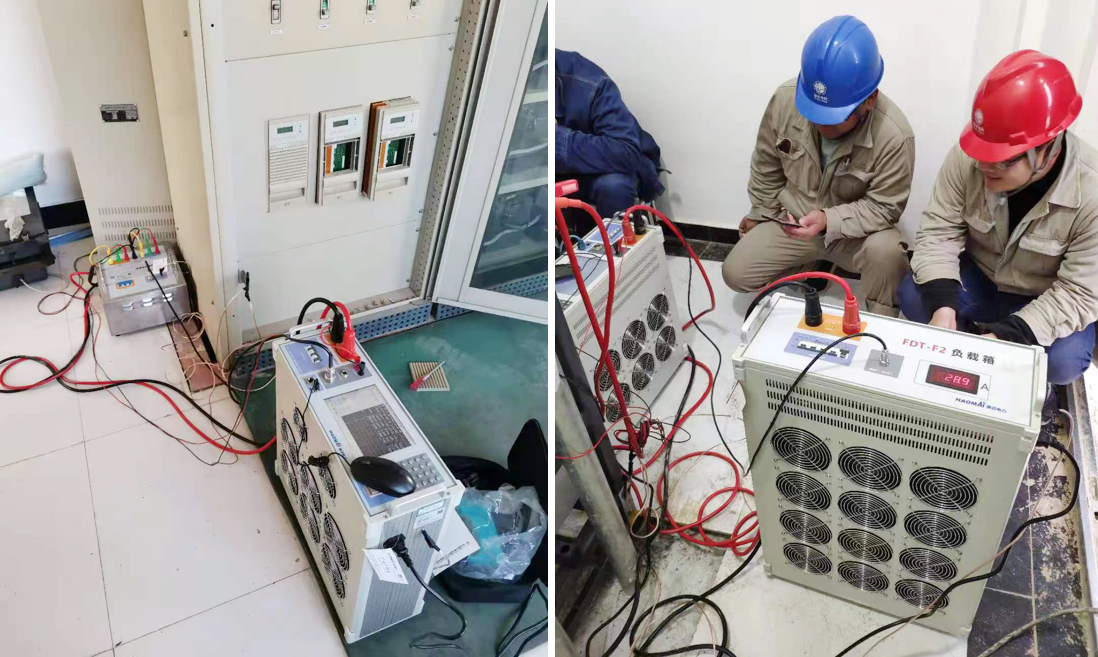

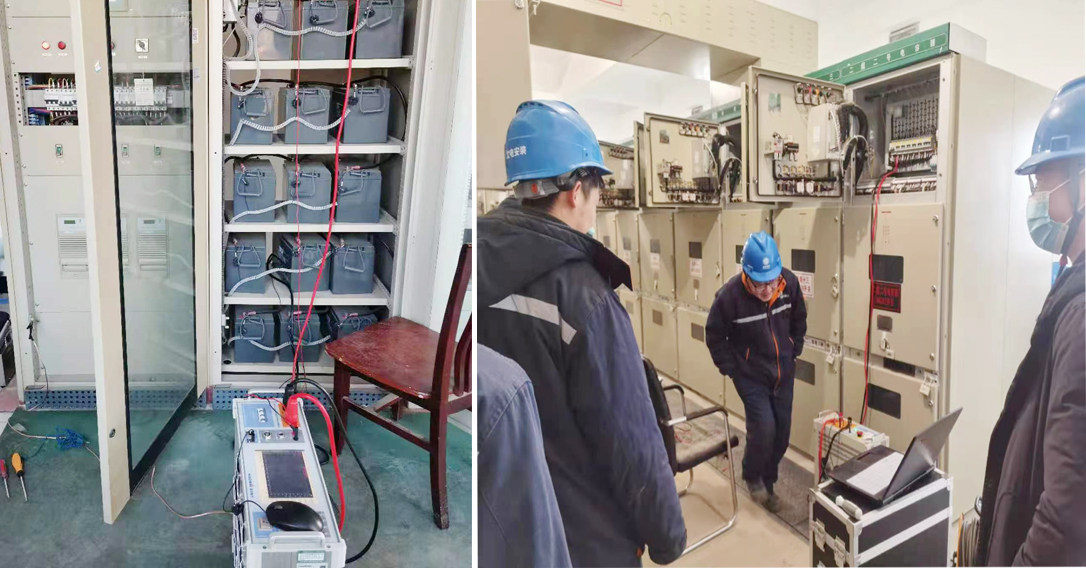

△ 應用現場
充電屏試驗 ： 比如充電模塊均流功能檢查、穩壓功能檢查、穩流功能檢查、紋波系數試驗等，根據狀態評價的結果執行適合的檢修策略。
蓄電池放電試驗 ： 規程要求新安裝的閥控蓄電池應進行核對性充放電試驗，以后每2年進行一次核對性充放電。 運行了4年以上的閥控蓄電池，每年要進行一次核對性充放電試驗。
蓄電池內阻測試 ： 蓄電池內阻值會隨著蓄電池容量的降低而升高，即隨著蓄電池不斷的老化、容量的不斷降低，蓄電池的內阻會不斷加大。 通過比對整組蓄電池的內阻值或跟蹤單體電池的內阻變化，可以找出整組中落后的電池，了解蓄電池的老化程度，蓄電池實測值與整組內阻平均值和上一次測量的內阻值進行比較，允許偏差范圍為±10%。 蓄電池組中20%的電池內阻高于出廠值10%時需要進行整組更換。

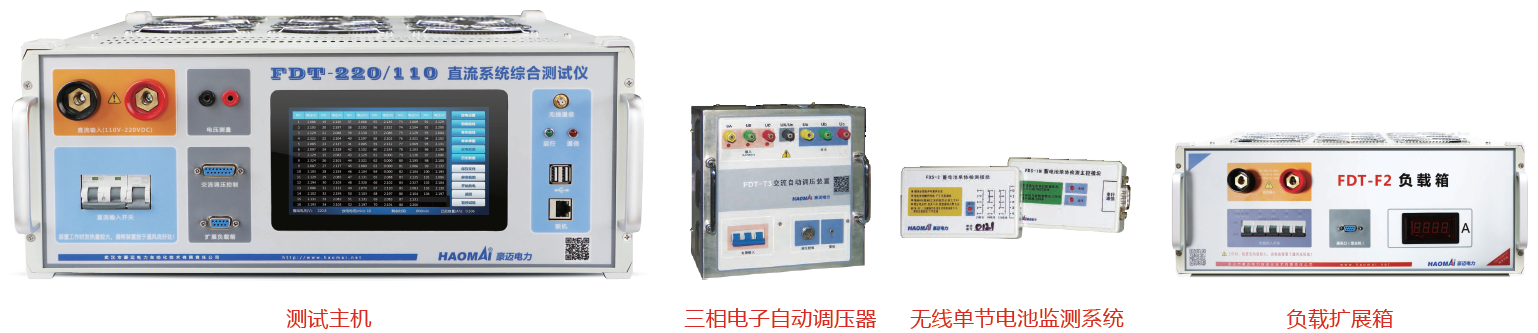

FDT-220/110 直流系統綜合測試儀 支持直流充電機充電特性試驗（穩壓、穩流、紋波系數等）及蓄電池的放電試驗。 主要由主機、調壓器、無線模塊、負載箱組成，可根據現場試驗要求自由組合。 主機可進行500Ah的蓄電池放電試驗，如果搭載負載箱，可進行放電電流高達180A的大容量蓄電池組的放電試驗，滿足大型火、水力發電廠由于帶載多，放電電流容量大的充放電試驗要求。 適用于國家電網和南方電網各地市供電公司、大型火電、水力發電廠、送變電、電建等大型工程公司。
?

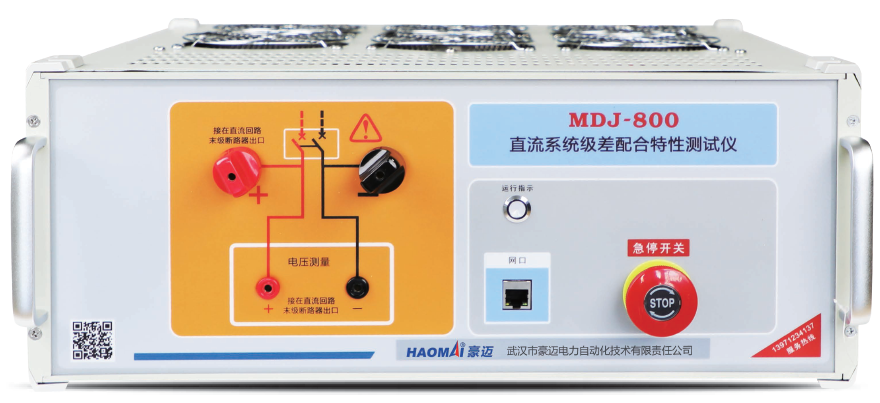

MDJ-800 直流系統級差配合特性測試儀滿足DL/T5044-2014《電力工程直流電源系統設計技術規程》要求 ，可測試變電站直流回路各級直流斷路器保護動作級差配合的正確概率，并根據測試結果報表校驗各級直流斷路器的級差配合選型。 從蓄電池組到站內用電設備 ，一般 經過三級配電，每級配電大 多采用直流斷路器作為保護電器，在直流系統運行過程中，當上下級直流斷路器保護動作特性不匹配時，下級用電設備出現短路故障就會引起上一級直流斷路器的越級跳閘，進而引起其他饋電線路的斷電事故。
?

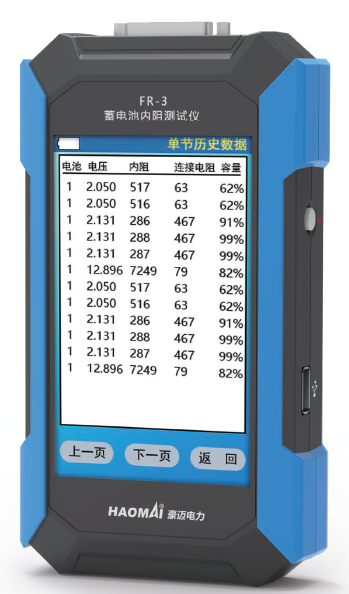

FR-3 蓄電池內阻測試儀 支持對單節/整組蓄電池的內阻和容量測試分析。 可以快速測試蓄電池內阻、電壓，對單節電池進行測試或?qū)φM電池進行逐節連續測試，永久存儲999組電池參數。 上位機數據管理軟件提供數據管理、打印、分析、自動生成報告等功能。
?

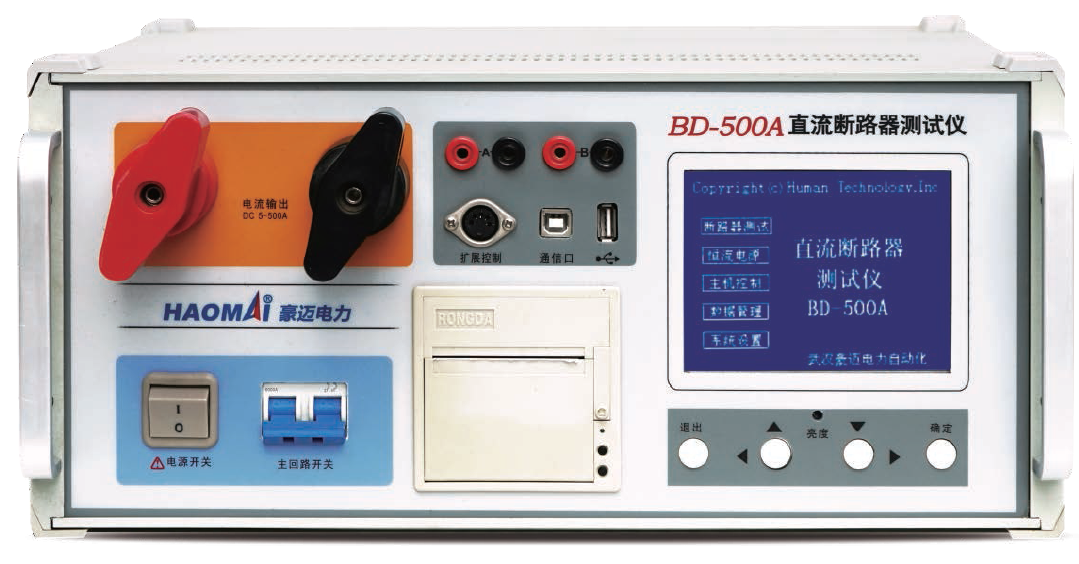

BD-500A 直流斷路器安秒特性測試儀 支持時間--電流特性試驗，恒定電流可擴展至1000A。 電力試驗規程要求，對斷路器通以1.13I的電流至約定時間，斷路器不應該脫扣，然后在5S內把電流穩定升至1.45I的電流，斷路器應該在約定時間內脫扣。
?
HD-2612 蓄電池單體活化儀 可以對蓄電池組中老化的單節蓄電池進行活化，達到新單體電池的80%容量，支持對2V、6V、12V單體電池進行充電、放電和活化。
?
