過勵磁保護用于防止發電機、變壓器因過勵磁引起的危害。 由變壓器繞組的感應電動勢E的計算公式E=4.44NfΦ可知，當繞組通入額定電壓后，電壓U與電動勢E平衡，即電壓與電動勢基本相等（變壓器的漏阻抗很小，漏阻抗產生的壓降也很?。?。

對于相同繞組，在4.44N不變，且電壓的頻率不變時，f也保持不變，只有Φ會隨電壓的變化而變化。 正常狀態時，對應于額定電壓，鐵芯中的磁通將使變壓器鐵芯處于半飽和狀態，此時的磁通可以稱為額定磁通。 而Φ是由變壓器繞組流過電流的勵磁分量產生，此勵磁電流分量稱為正常勵磁電流分量。 如果加在變壓器繞組的電壓超過額定電壓，為了滿足電動勢與電壓基本相等，必須增加勵磁電流分量，此時變壓器就處于過勵磁狀態。 過勵磁狀態會使鐵芯飽和，損耗增大，從而使繞組的發熱量增加。 如果電壓超過額定電壓太多，將會出現嚴重過勵磁，變壓器甚至可能因過熱而燒毀。

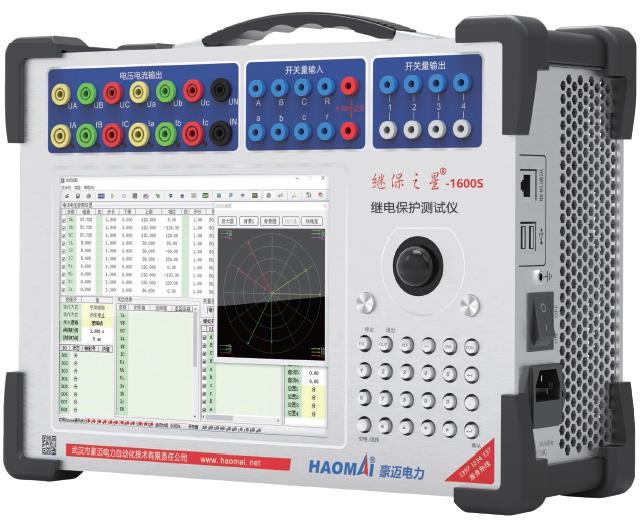

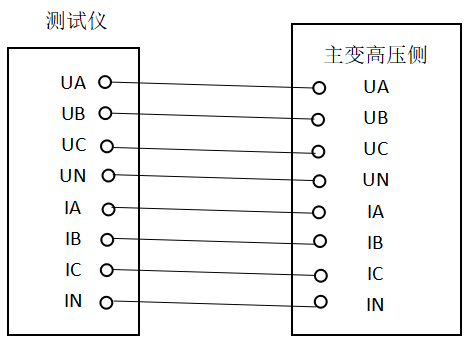

本次采用繼保之星-1600S 繼電保護測試儀進行試驗，RCS-985發電機變壓器組保護裝置完成發電機的過勵磁保護試驗。

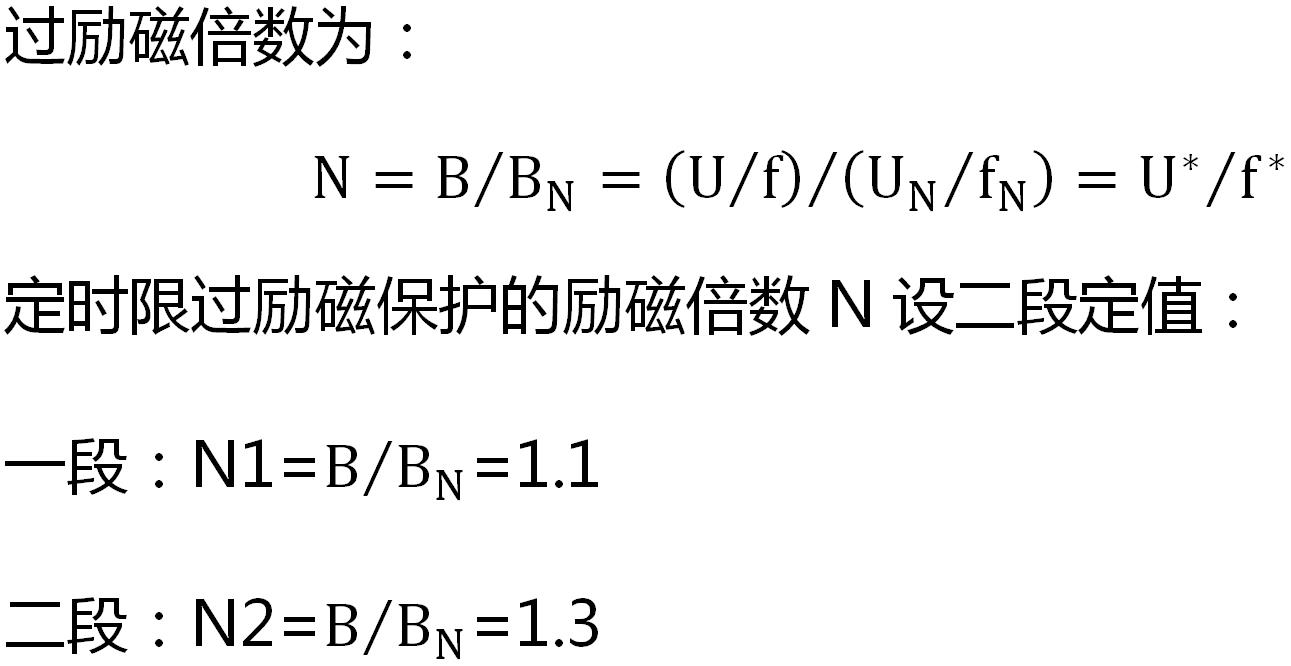

由過勵磁公式可知，改變過勵磁倍數有兩種方法： 升壓、降頻。 本次試驗分別使用兩種方法進行過勵磁保護試驗。

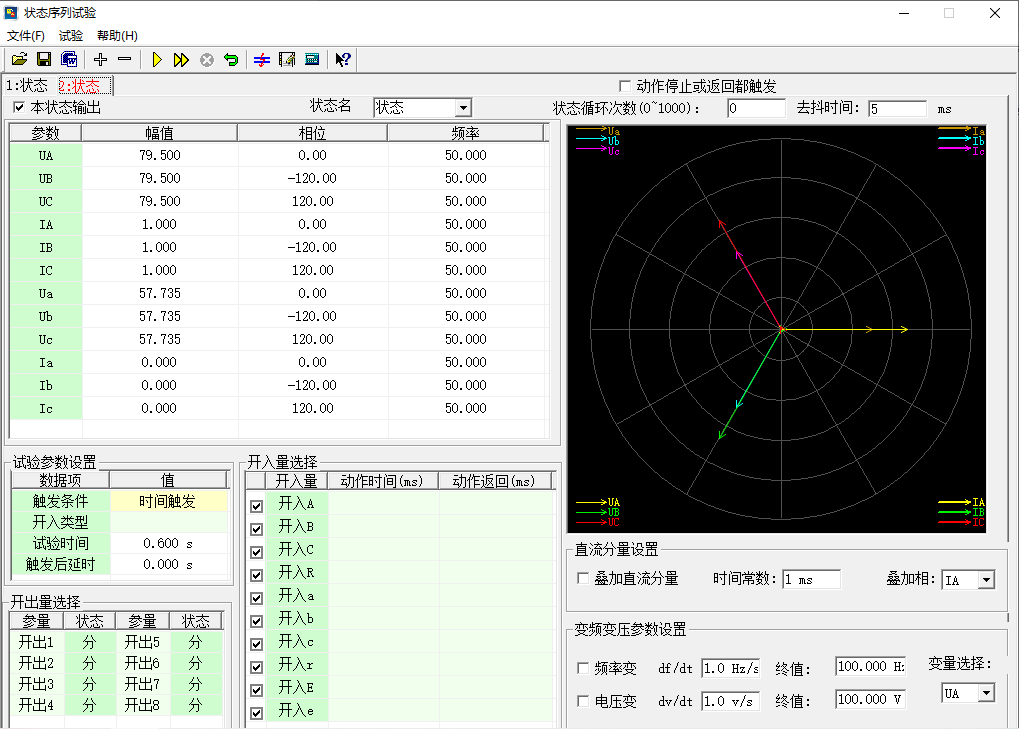

狀態1：

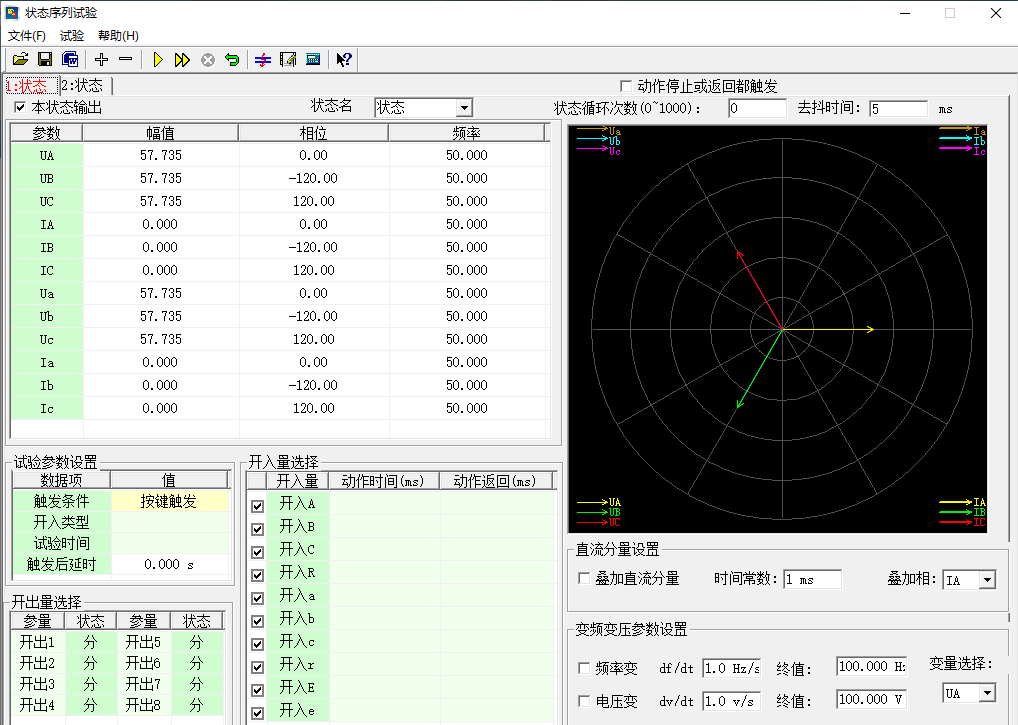

狀態2：

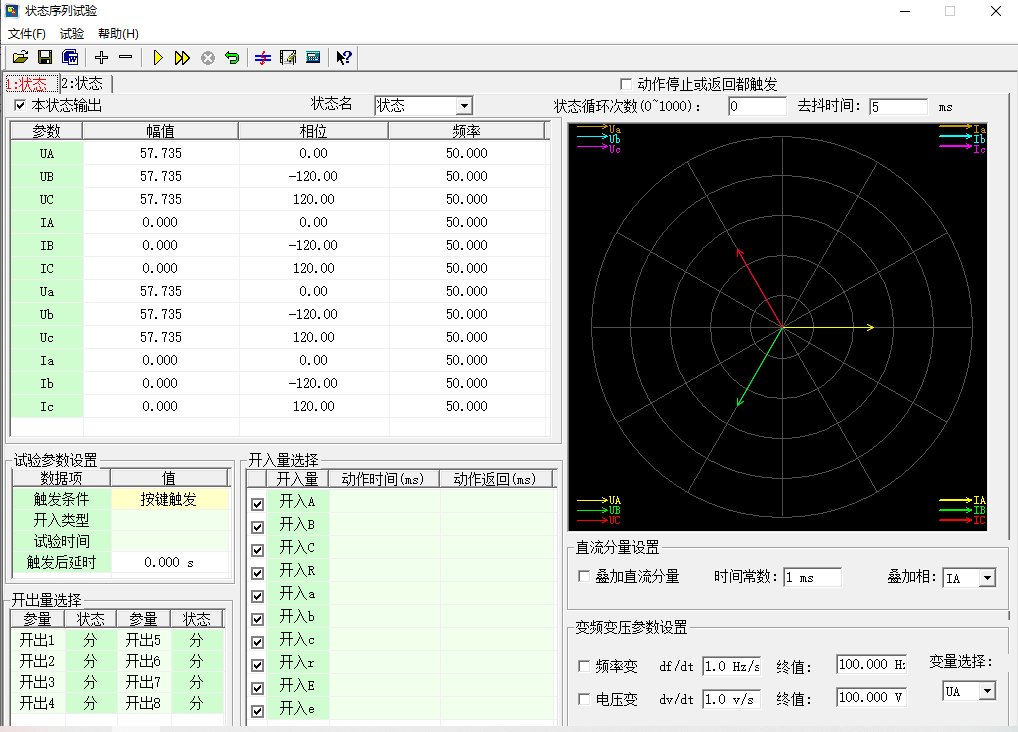

狀態1：

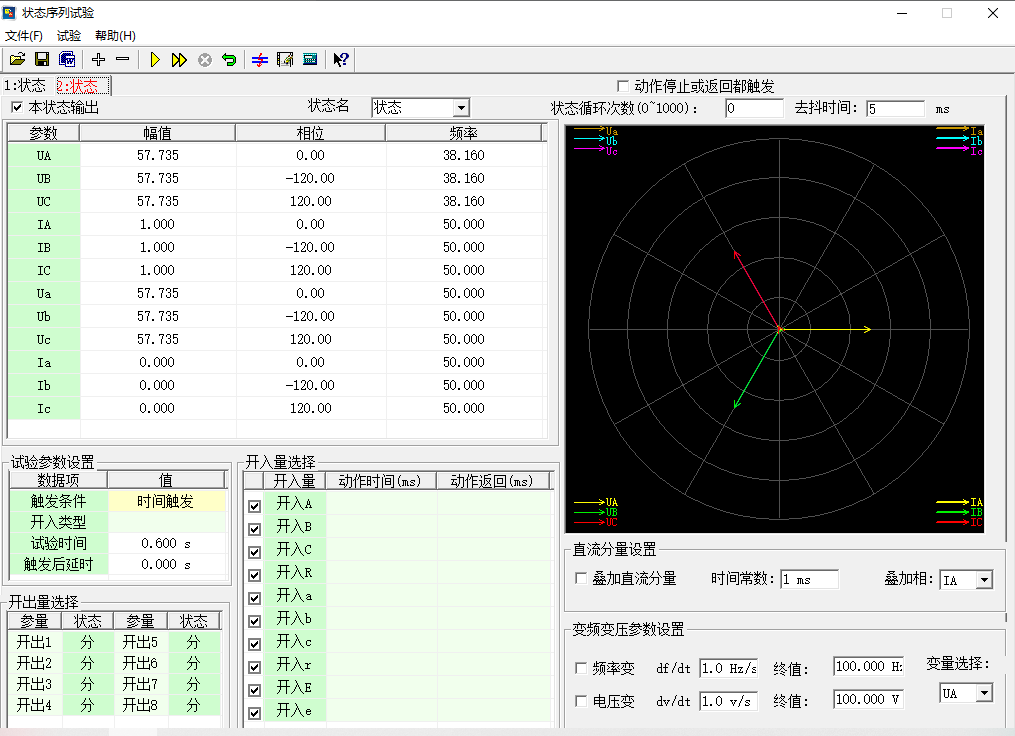

狀態2：
