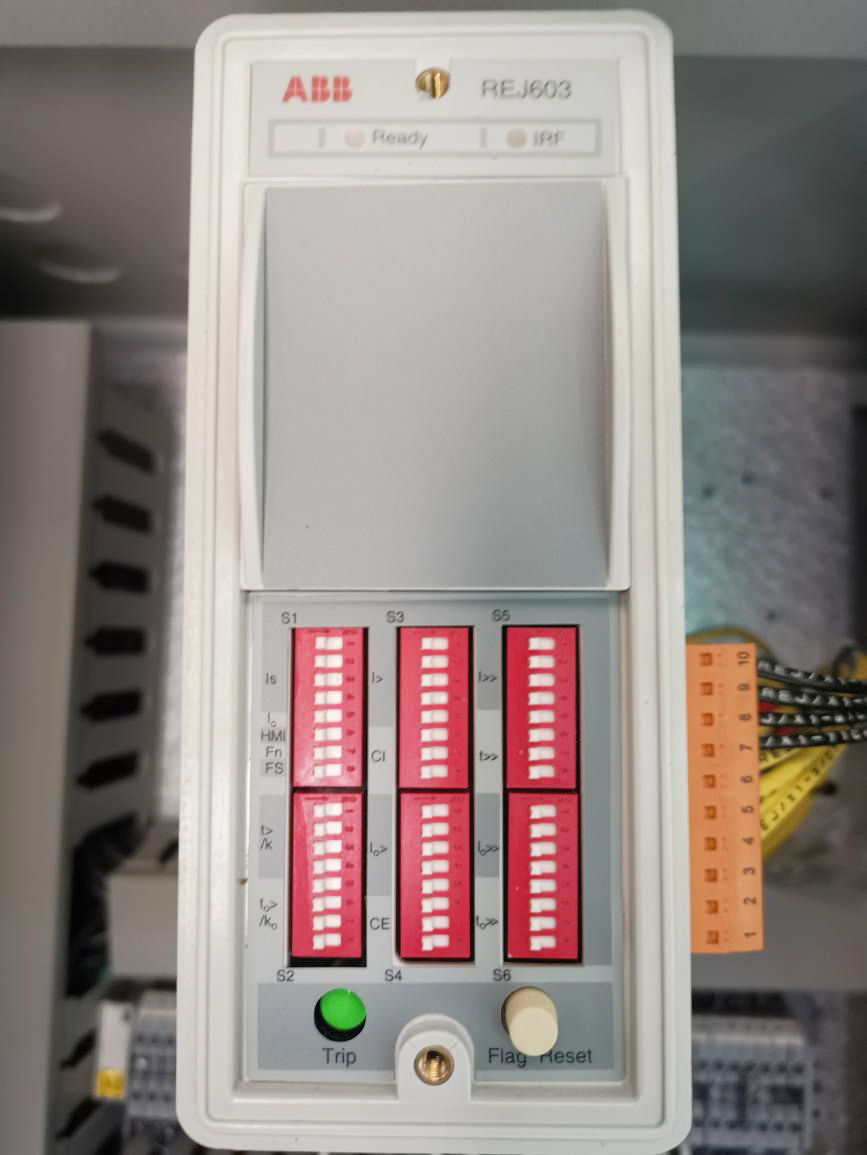

REJ603 保護繼電器是 一種饋線保護繼電器（撥碼式保護），為配網中饋線間隔二次提供選擇性相間短路保護、接地保護，保障饋線間隔可靠動作，避免越級至主線路跳閘，造成大面積停電。

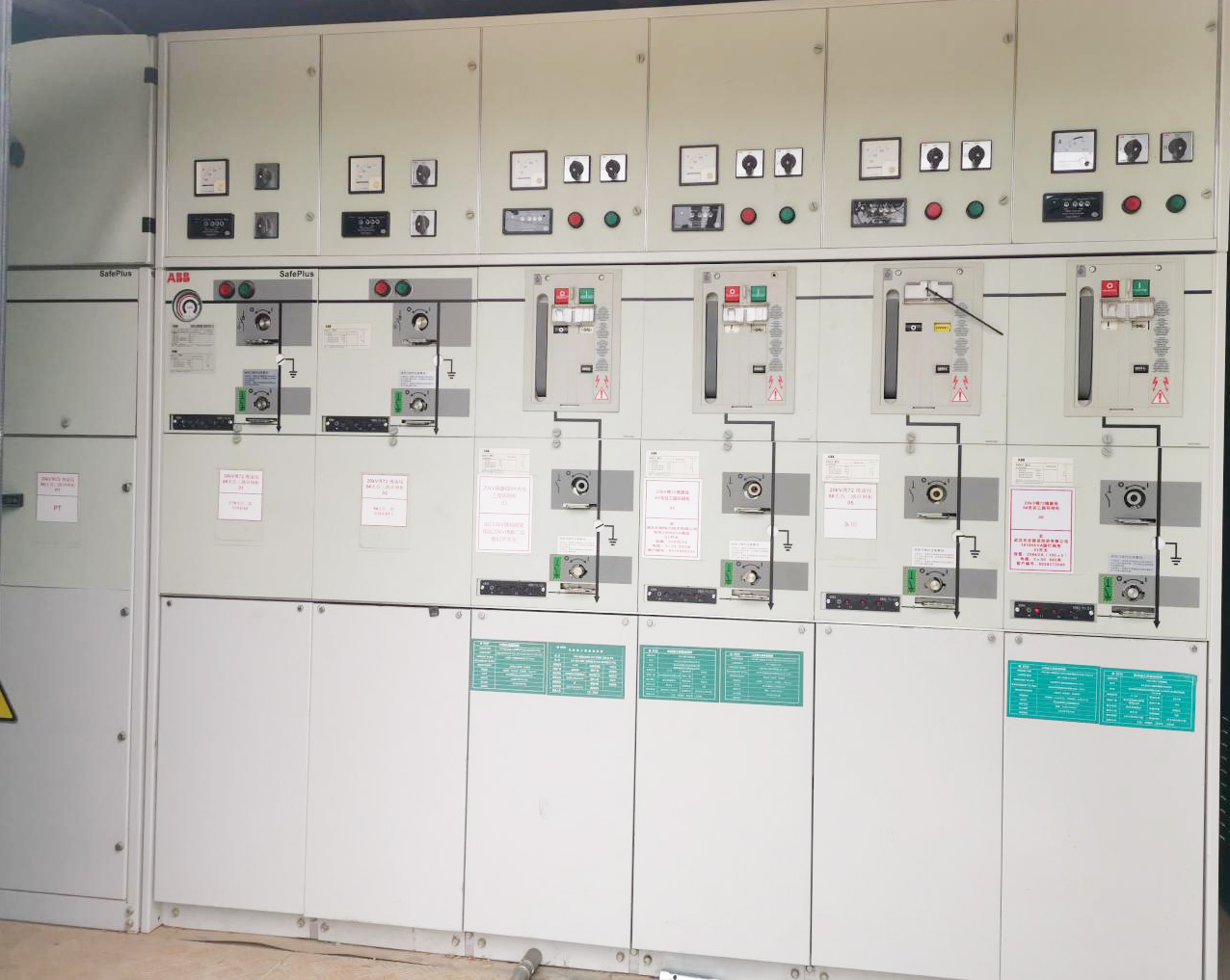

經逐一分析排查，本次線路跳閘原因為20kV佛康線8#環網柜04間隔電纜故障導致越級跳閘，具體分析如下：

20kV佛康線8#環網柜04間隔容量為2000kVA，電流互感器變比為200/5，零序電流互感器為100/5，過流一段定值為7.1A/0S，過流二段定值為1.8A/0.3S，電流互感器型號為AMZ-0.5W5（CT5），對應電流區間為128A-448A。 此類型互感器CT大小的選擇取決于變壓器的額定電流，2000kVA/√3/20kV=57.8A。

20kV佛康線8#環網柜04間隔所帶變壓器額定電流為57.8A， 現場實際電流互感器電流為 128A-448A ， CT 大小的選擇遠大于該 間隔容量所對應 CT 大小，所以該間隔發生故障時，保護裝置無 法動作，導致線路越級跳閘。

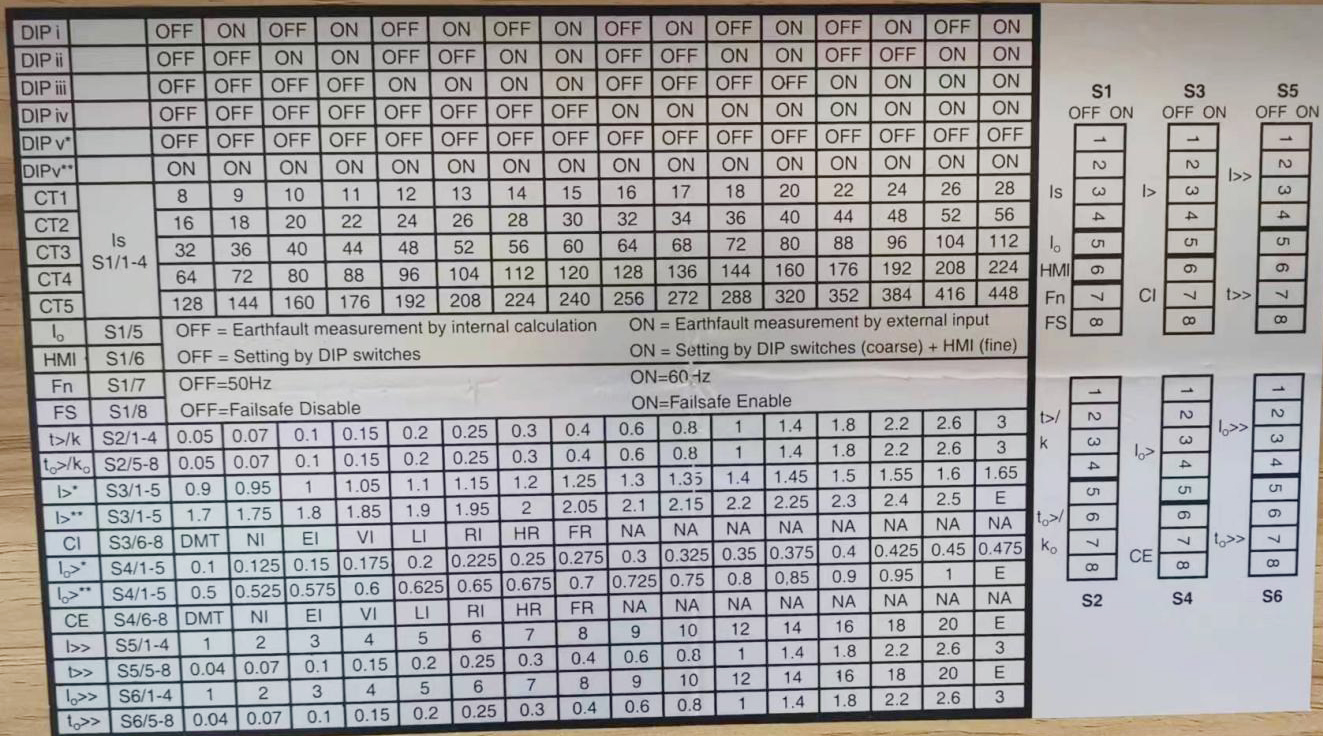

20kV佛康線8#環網柜04間隔對照上圖應選擇電流互感 器 CT2 ，電流區間 16A-56A ，現場需更換 AMZ-0.5W2 （ CT2 ）電流 互感器，該間隔電流互感器變比為 200/5 ，零序電流互感器為 100/5 ，過流一段定值為 7.1A/0S ，過流 二段定值為 1.8A/0.3S ， CT 電流大小選擇 CT2 區間 56A 。

20kV佛康線8#環網柜04間隔對照上圖應選擇電流互感器CT2，電流區間16A-56A，現場需更換AMZ-0.5W2（CT2）電流互感器，該間隔電流互感器變比為200/5，零序電流互感器為100/5，過流一段定值為7.1A/0S，過流二段定值1.8A/0.3S，CT電流大小選擇CT2區間56A，對應上圖S1撥碼開關（S1開關序號1-4為CT開關）為開、開、開、開； 對應上圖S2撥碼開關（S2開關序號1-4為過流二段定值時間）為關、開、開、關； 對應上圖S3撥碼開關（S3開關序號1-5為過流二段定值電流）為關、關、關、開、關； 對應上圖S5撥碼開關（S5開關序號1-4為過流一段定值電流）為關、關、開、關； 對應上圖S5撥碼開關（S5開關序號5-8為過流一段定值時間）為關、關、關、關。
