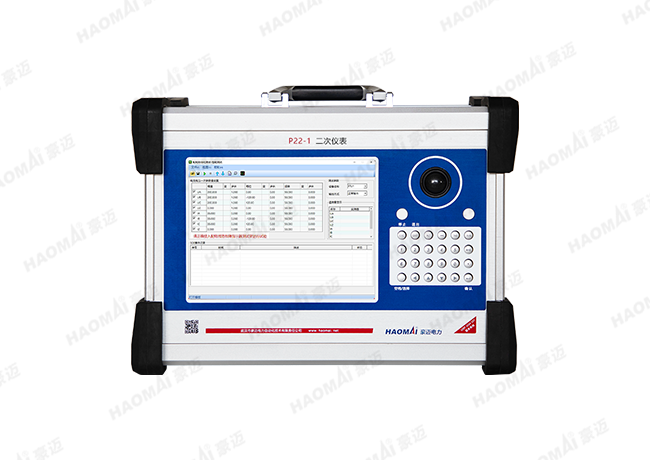

P22-1 二次儀表
——4U4I 輸出,滿足電網測試規范要求,便攜式設計,可擴展為8U8I

P22-1 二次儀表是一款用于電磁式配電自動化終端設備二次部分功能、性能檢測與校驗的高精度儀器。該產品的工作原理是從開關二次側注入測試電流的同時回采終端報文形成測試閉環,通過注入電流與數字報文的動態調整分析測試終端的保護、“三遙”等功能,采樣、通訊等性能。該產品具備4U4I輸出,電流0~30A,電壓0~264V,精度0.05%,支持最大528V電壓輸出、及任意一路100A輸出;可對配電自動化終端(FTU 、DTU、TTU、故障指示器)及饋線自動化(FA)進行功能、性能測試。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 自動化測試解決方案:實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試, 精度高,速度快, 運輸方便
  • 可擴展為8U8I輸出,完成20倍(100A)大電流沖擊測試
  • 對配電自動化終端設備(DTU 、FTU 、TTU、故障指示器)一鍵自動化聯調測試, 無需人工干預
  • 完善的虛擬主站和監視主站功能,在單機模式下完成通訊、聯調對點等功能測試
  • 不停電的狀態下,實現多點的DTU/FTU及TTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試
  • 可針對不同終端自定義測試方案庫,測試時智能匹配、一鍵測試,并生成標準測試報告
  • 支持IEC101、IEC104等通訊規約 ,一鍵導入各大配電自動化終端廠家的規約點表
  • 可讀取故障錄波數據文件,回放故障波形情況下的動作行為及反演功能
  • 4路264V電壓、4路30A電流輸出(任意一路短時100A輸出),精度可達0.05級
  • 4路電壓,4路電流采樣, 采樣精度可達0.5%
  • 8路開入,8路開出;開出速率可達0.1ms;開入支持自適應的有源與無源輸入
  • 提供網口、串口232/485、USB、GPS、WiFi、4G等多種通訊接口
  • 提供1路0~60V直流電壓輸出,精度可達0.1%;1路4~20mA直流電流輸出,誤差±0.02mA
  • 9.7寸超大Windows操作界面,布局合理,操作方便
技術參數

交流電流輸出

4路電流輸出幅值

4×30A/相,短時100A(切換輸出)

電流輸出范圍

0~100A

準確度

±2.5mA(小于0.5A);

0.05%RG(0.5A≤I≤30A);

0.1%RG(30A<I≤100A)

分辨率

1mA

電流長時間允許輸出值

10A/

輸出功率

200VA/

交流電壓輸出

4路電壓輸出幅值

4×264V/相

電壓輸出范圍

0~528V

準確度

±2.5mV(≤2V);≤±0.1%RG(2~10V);

≤±0.05%RG(10~264V)

分辨率

1mV

最大輸出負載

每相180VA

相位/頻率

相位范圍

-360°~360°

相位準確度

±0.1°

電壓電流頻率

0~1200Hz

頻率準確度

<1mHz(0~65Hz);

±2mHz(65~450Hz);

<5mHz(450~1200Hz)

分辨率

0.001HZ

開關量輸出

通道數

8組快速開出

類型

空接點,不分極性

各開出量輸出不同步時間誤差:≤0.1ms

容量

DC 250V/0.2A,AC 250V/0.5A

開關量輸入

通道數

8電氣隔離)

開入特性

空接點或帶電位(自適應)

門檻特性

“0”:0~6V;“1”12~250V

時間分辨率

100μs

計時范圍

0.1ms~9999.999s

計時誤差

±1ms

錄波電壓電流采樣

電壓采樣通道

4路(0~264V)

電流采樣通道

4路(0~30A)

測量精度

±0.5%

直流信號輸出

直流電壓幅值

0~60V

直流電壓測量精度

±0.1%

直流電流幅值

4~20mA

直流電流測量精度

±0.02

通信接口

4G通信; WIFI通信; GPS對時;B碼對時

1個RS232、1個485接口,用于規約通信

2個10/100MRJ45網口,用于連接PC和配電終端

供電電源

額定電壓

AC 220V

允許電壓

220V±10%

額定頻率

50Hz

最大電流

10A

規格

箱體

全鋁合金擠壓型材,電磁兼容機箱

尺寸

405×295×250mm3 (長×寬×高)

重量

19kg

?
