保護裝置： CSC-103線路保護裝置
測試設備： 繼保之星-Z70 手持式數模一體繼電保護測試儀

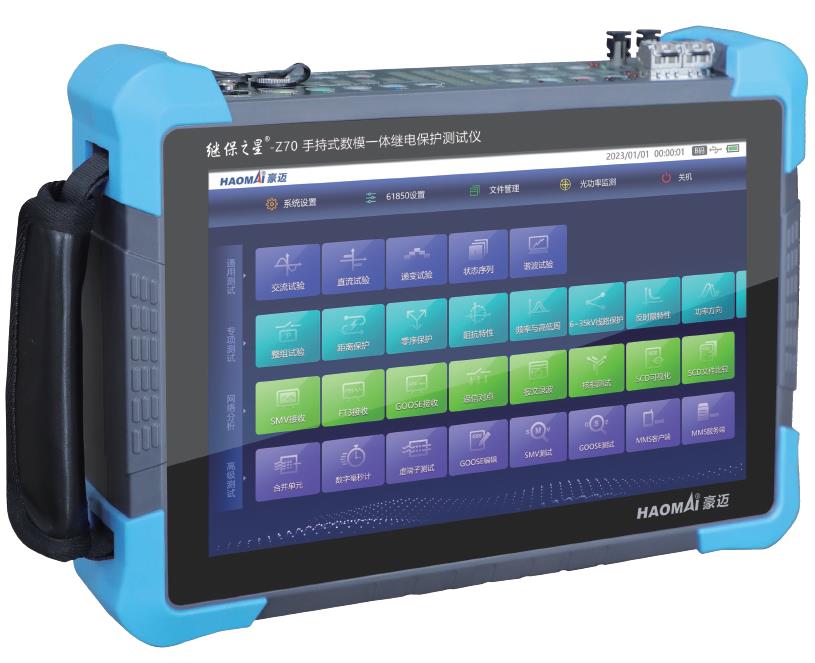

△ 繼保之星-Z70 手持式數模一體繼電保護測試儀
智能站超高壓線路保護裝置調試與常規站相比，主要區別在于IEC61850數字量配置，下面簡單介紹如何使用繼保之星-Z70 手持式數模一體繼電保護測試儀對CSC-103 線路保護裝置進行光纖差動保護試驗。
繼保之星-Z70 IEC61850數字量設置：
1）解析SCD文件： IEC61850打開SCD文件，找到需要試驗的保護裝置IED名稱，也可通過搜索IED名稱定位。 右邊控制塊信息顯示所選IED的GOOSE及SV信息，左下角顯示導入的GOOSE，右下角顯示導入的SV。
△ SCD文件解析圖
2）配置SV控制塊信息，點擊導入的PL2201操作箭頭，進入SV控制塊設置，選擇通道為1，自動映射電流電壓到IABC、UABC上。
3）配置GOOSE控制塊信息，點擊導入的PL2201A控制塊，類型改為訂閱，點擊箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應跳閘開入量。

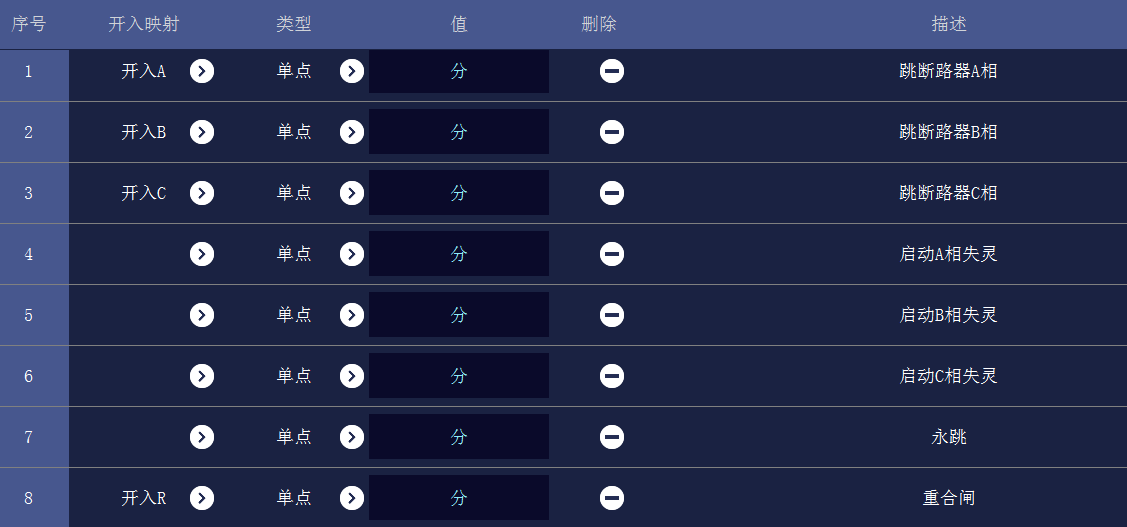

△ 開入量映射配置
4） 點擊所導入的IL2201A控制塊，類型改為發布，點擊箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應開關位置開出量。

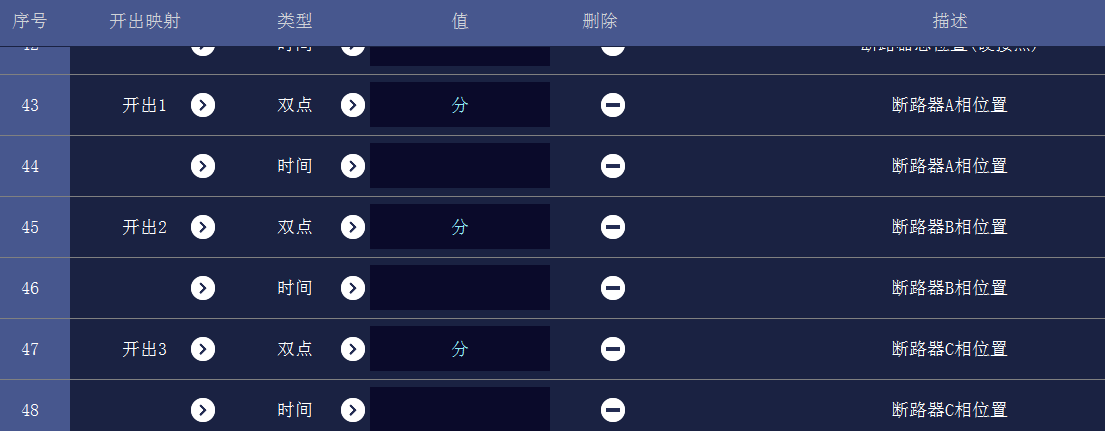

△ 開出量映射配置

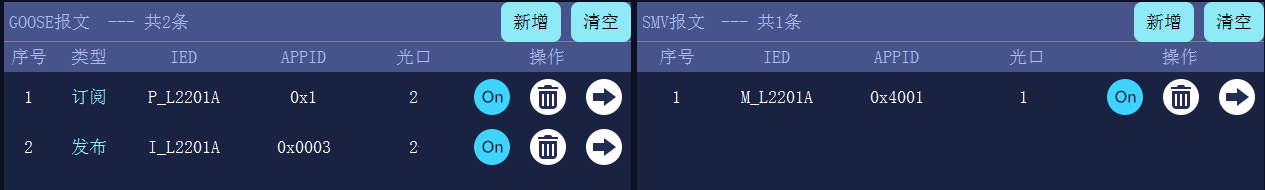

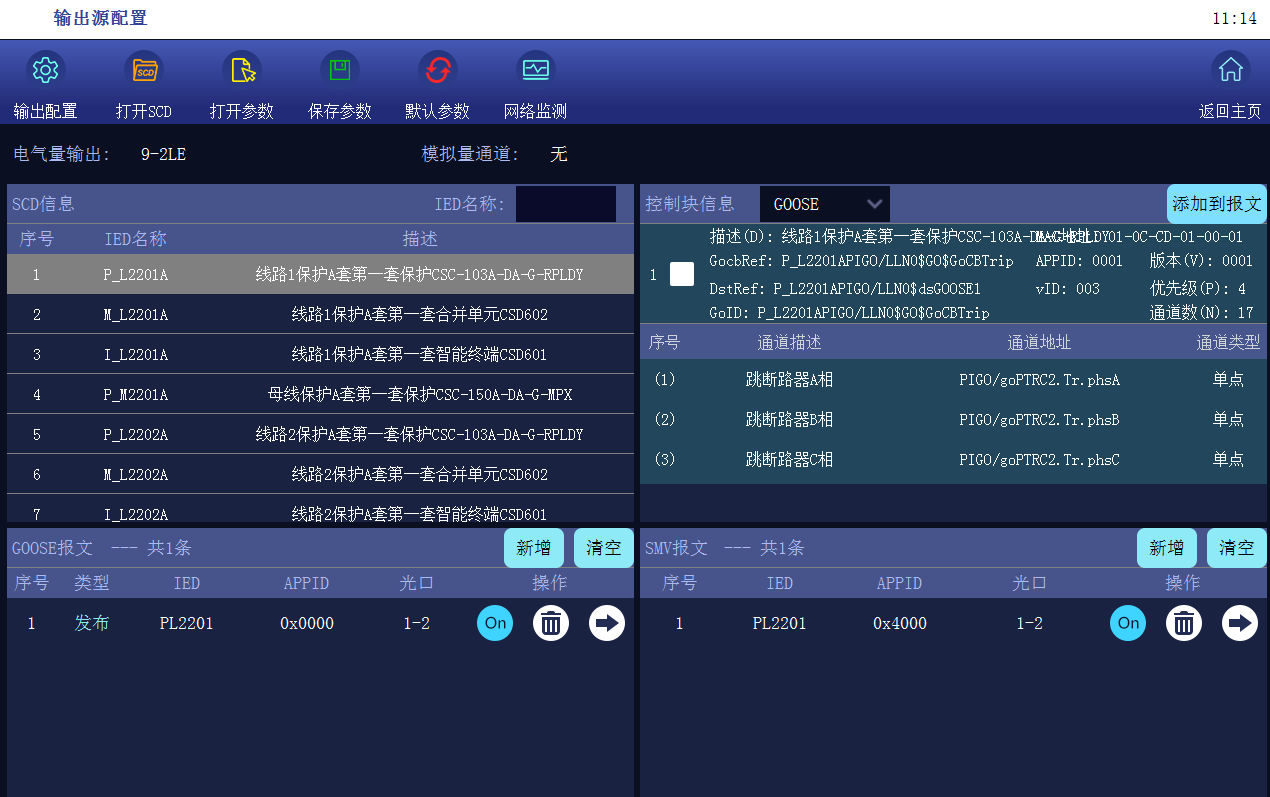

△ SV/GOOSE配置
6） 在輸出配置菜單中配置SMV變比設置，此處只需更改電壓電流一次額定值，其他默認項可不做修改。

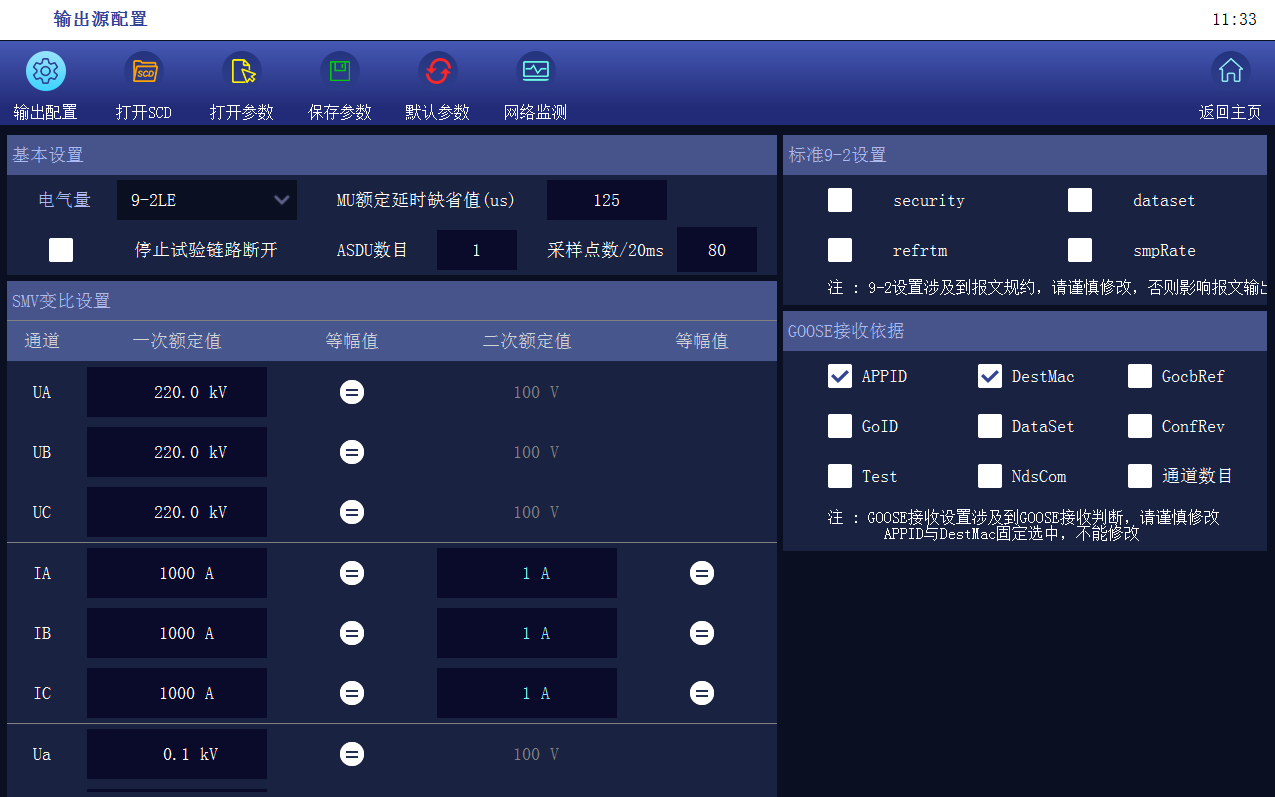

△ SMV變比配置
以上操作結束后即完成了CSC-103保護裝置的IEC61850配置。
將繼保之星-Z70 光口1接入保護裝置SV板的2口，用于給保護裝置加量，光口2接入保護裝置GOOSE板的2口，用于給保護裝置施加開關位置和采集保護裝置動作時間。

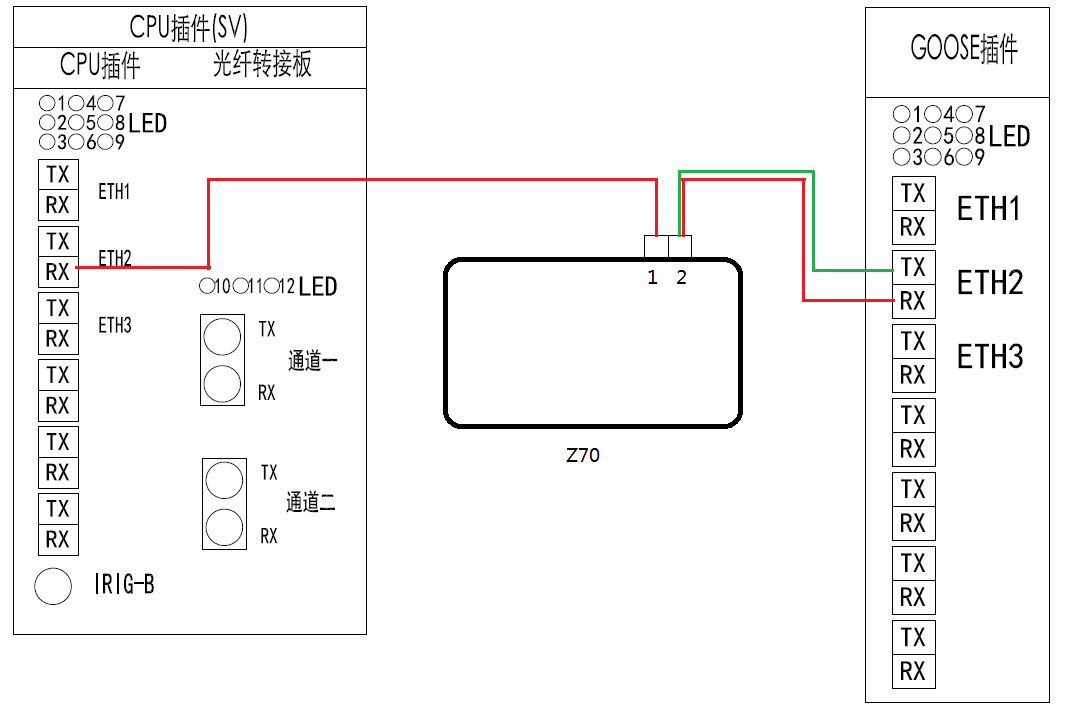

△ 光纖接線示意圖
在“壓板定值”界面，將“差動保護”軟壓板置“1”，在保護屏上，斷開“檢修”功能硬壓板，檢查保護裝置光纖通道處于自環狀態。
3、光纖差動保護試驗方法
繼保之星-Z70 主界面包含通用測試、專項測試、網絡分析和高級測試等主要測試模塊。

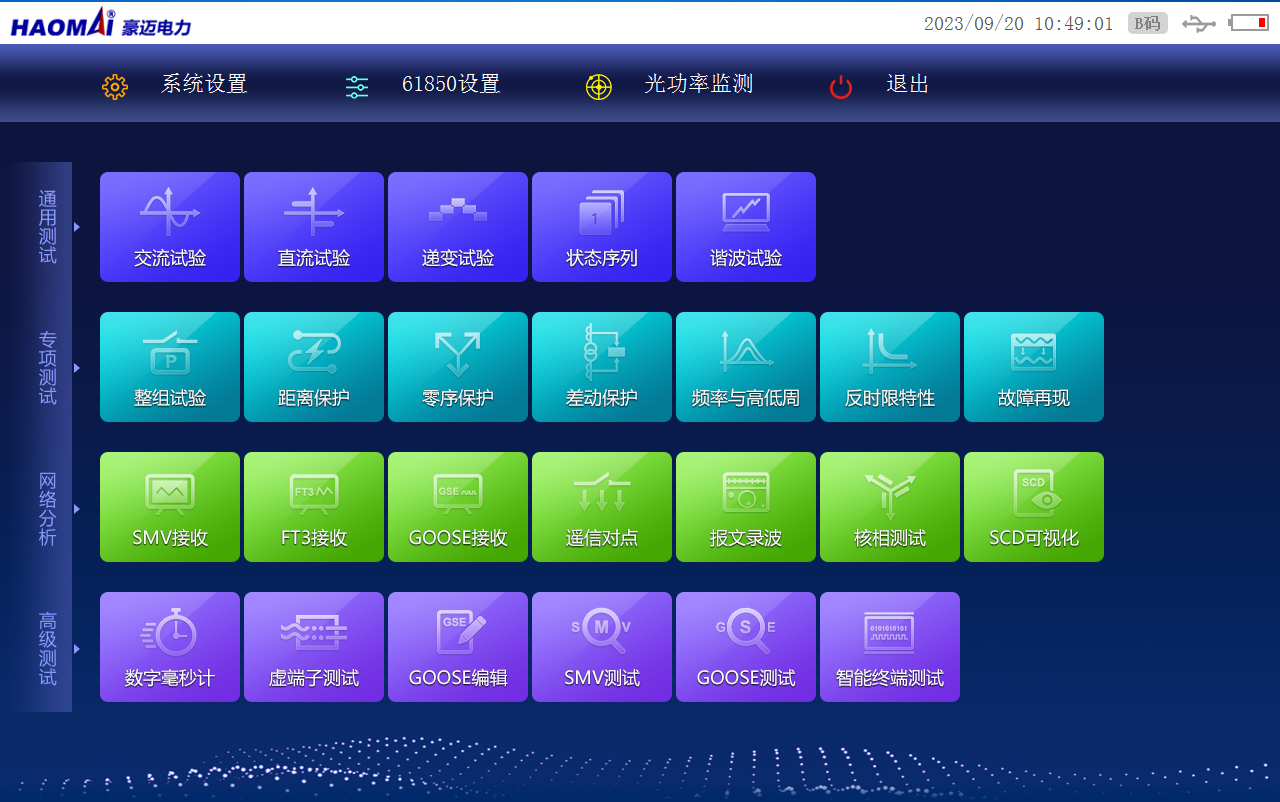

△ 繼保之星-Z70 軟件主界面
驗證0.95倍整定值下動作情況：
1）模擬A相接路故障，根據差動定值2.0A計算可得，差動電流試驗值2*0.5*0.95=0.95A。
在“狀態序列”菜單，添加兩個狀態。
狀態1設置： UA=UB=UC=57.734V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 按鍵觸發。

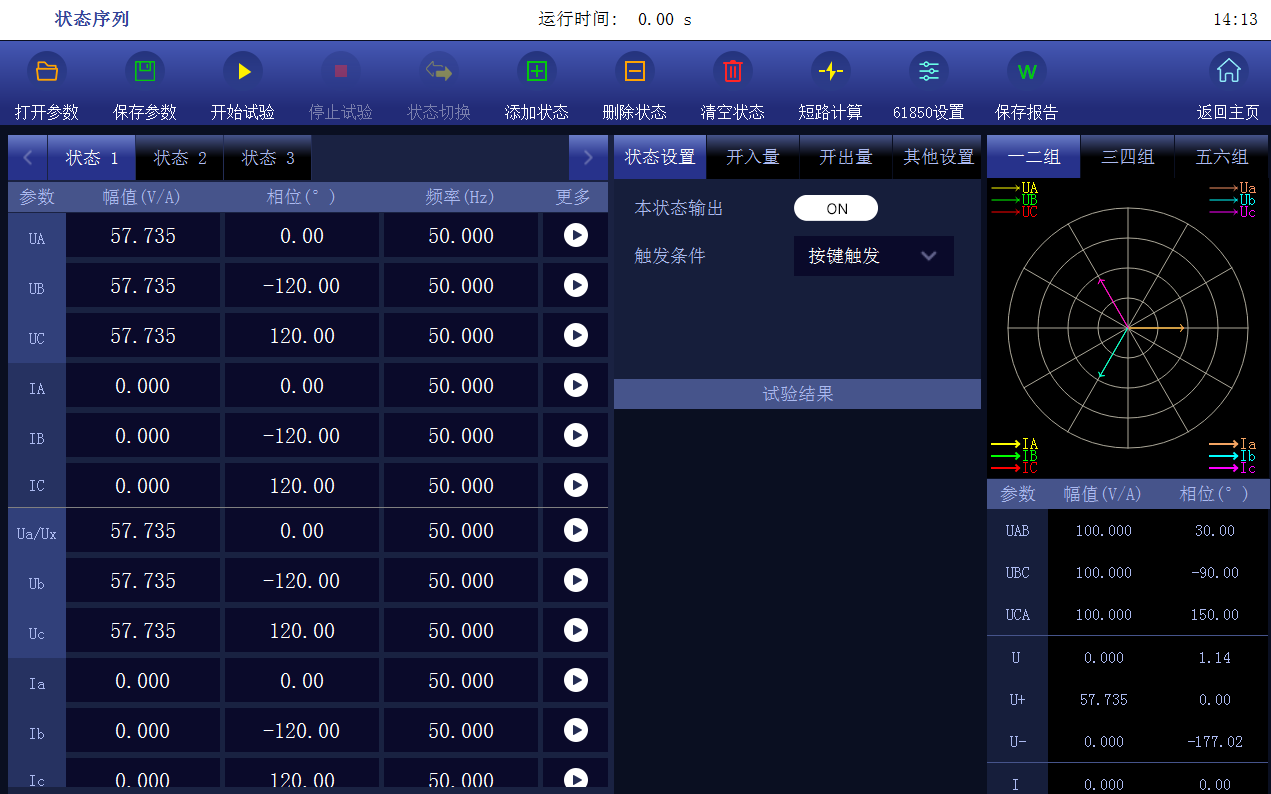

△ 正常狀態參數設置
狀態2設置： UA=UB=UC=57.734V，IA=0.95A，電壓電流均為正序，觸發方式： 時間觸發100ms。

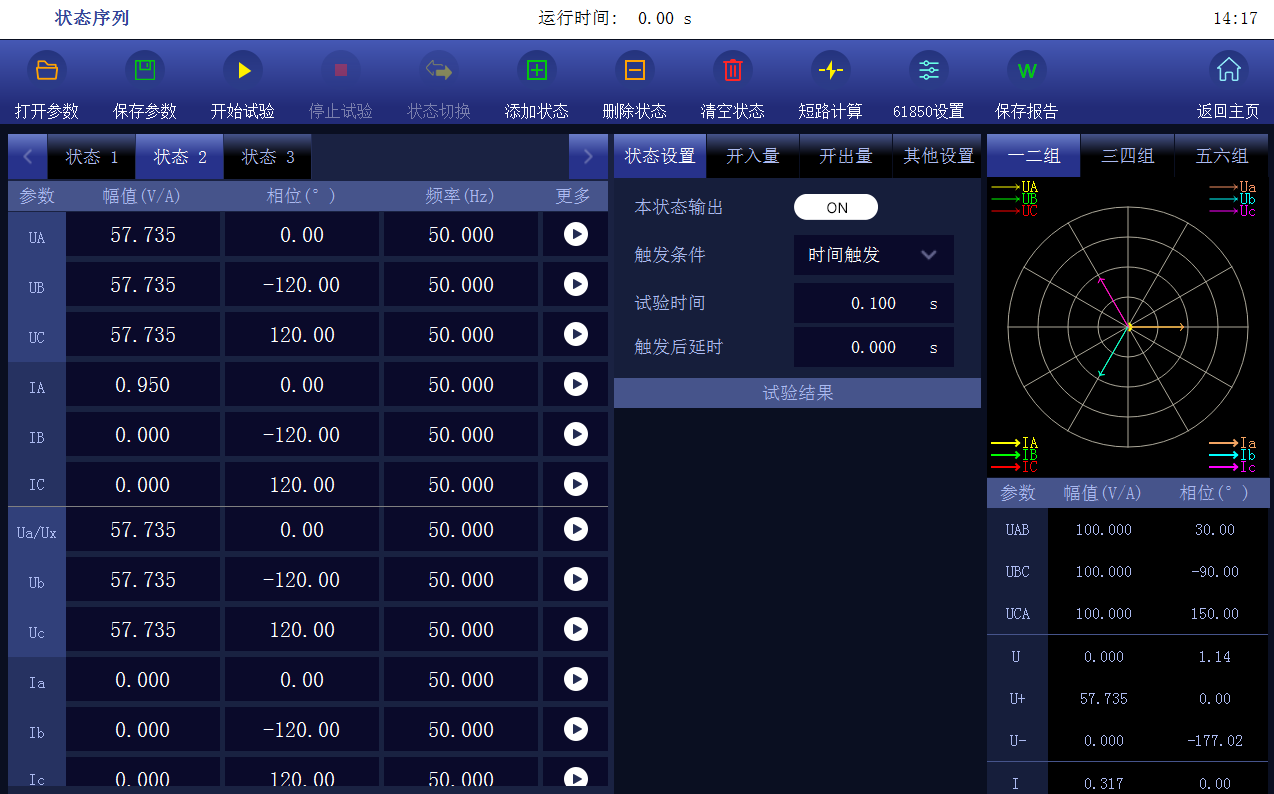

△ 故障狀態參數設置
狀態3設置： UA=UB=UC=57.734V，IA=IB=IC=0A，電壓電流均為正序，觸發方式： 時間觸發1000ms。

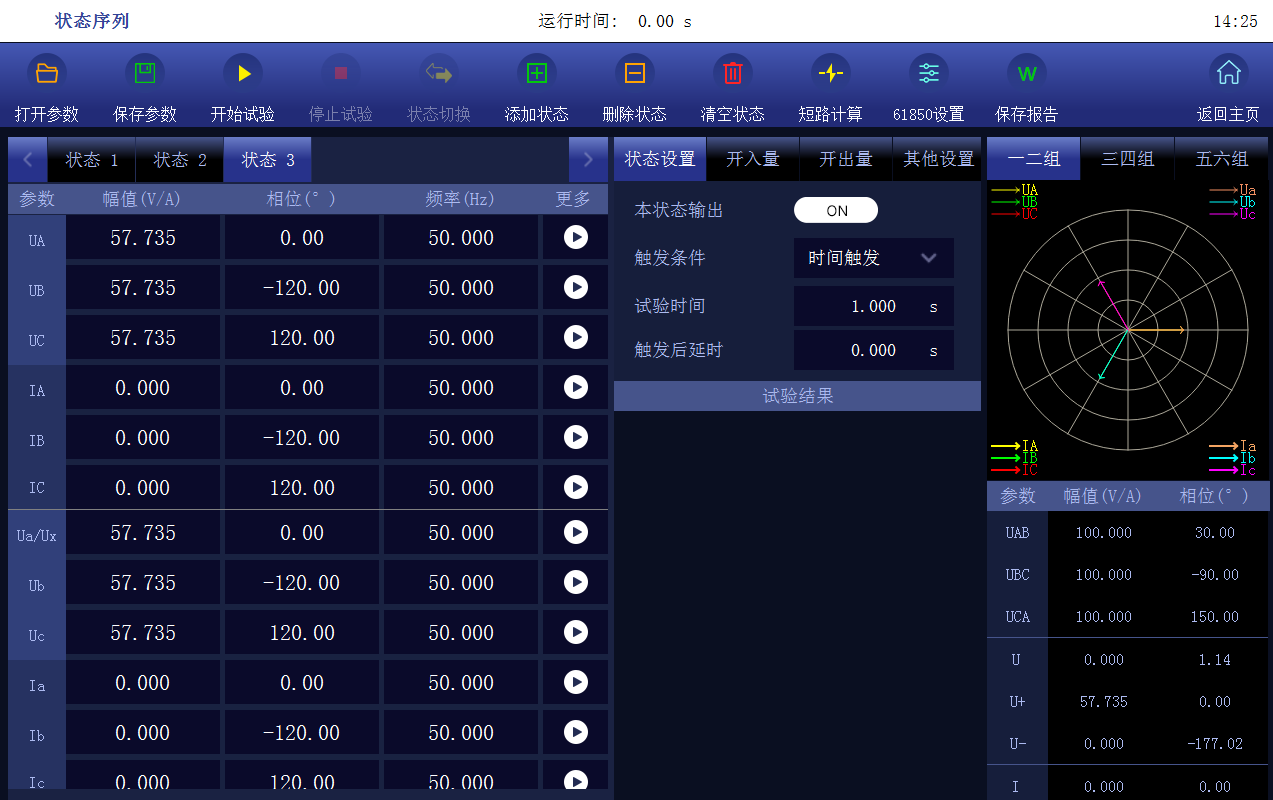

△ 重合狀態參數設置
2）加量，設置完成后點擊運行。 待充電指示燈亮后，切換至下一狀態， 繼保之星-Z70 按照故障態設定值輸出持續時間100ms。
3）試驗結果： 保護裝置未動作，繼保之星-Z70 未采集到跳閘信號。
驗證1.05倍整定值下動作情況：
模擬A相接路故障，根據差動定值2.0A計算可得，差動電流試驗值2.0*1.05*0.5=1.05A。
1）在“狀態序列”菜單，添加故障前、故障兩個狀態，狀態1、狀態3設置見上圖。
狀態2設置： UA=UB=UC=57.734V，IA=1.05A，電壓電流均為正序，觸發方式： 時間觸發100ms。
△ 故障狀態參數設置
2）加量，設置完成后點擊運行。 待充電指示燈亮后，切換至下一狀態，繼保之星-Z70 按照故障態設定值輸出持續時間100ms，然后到重合態輸出1s。
3）試驗結果： 保護動作出現跳閘信號燈顯示，繼保之星-Z70 收到保護發出的跳閘信號，測試儀GOOSE開關量狀態2開入量A測得差動動作時間為32ms，狀態3開入量R測得重合時間為832ms。

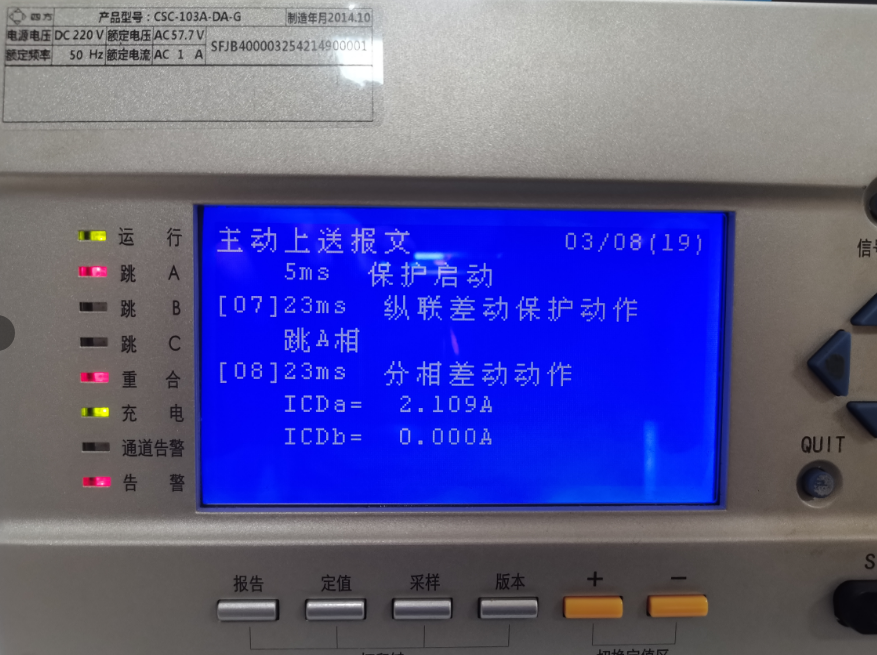

△ 保護裝置動作情況
驗證1.2倍整定值下動作時間：
模擬A相接路故障，根據差動定值2.0A計算可得，差動電流試驗值2.0*1.2*0.5=1.2A，將狀態2的IA設為1.2A，其他設置參考驗證1.05倍整定值試驗。 測得差動動作時間為31ms。

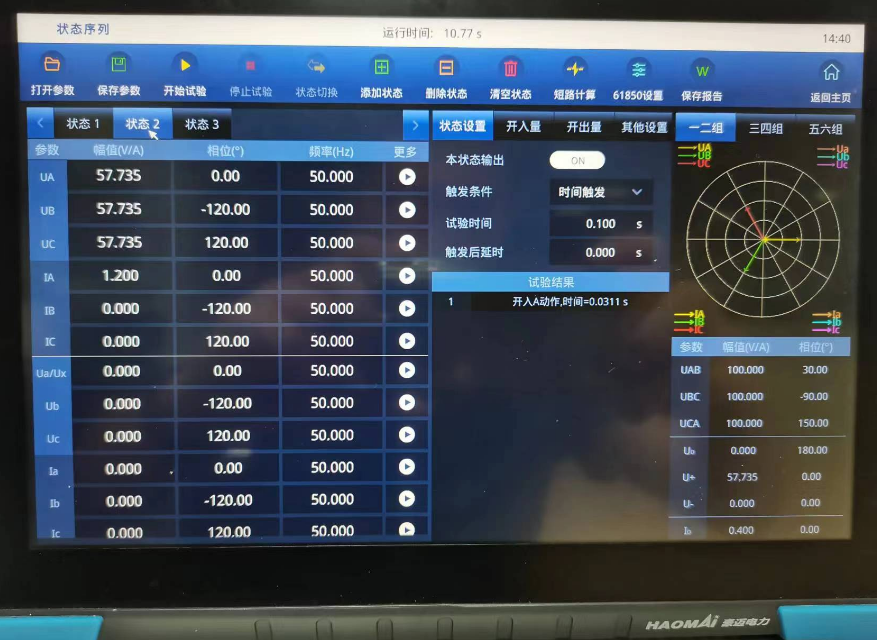

△ 保護動作時間測試
通過試驗可以看出，智能站光纖差動保護調試與常規站調試方法類似，重點是數字量配置，對于同一個保護裝置只需進行一次配置，然后完成其他后備保護試驗。
