案例實操丨配網自動化無線遙控帶電合解環
發布時間：2023/12/21武漢市豪邁電力自動化技術有限責任公司


為進一步提高配網自動化實用性，打破原先需要等待停電計劃再進行遙控的限制，降低配網操作人員工作強度，減少用戶停電時長，某供電公司積極響應無線遙控試點工作，在供電區域內配電線路上開展無線遙控配網自動化開關測試，武漢豪邁受邀提供設備支持和技術協助。





近日，某35kV變電站10kV I線914開關間隔存在異響，為實現用戶停電“零感知”，供電公司決定安裝聯絡開關，將10kV I線負荷轉移至10kV II線，再對開關間隔進行檢修，同時測試無線遙控帶電合環。 測試前，相關部門圍繞無線遙控的網絡安全性、可行性、帶電合環準備工作、開關定值整定等進行了充分探討，最終確定工作方案與工作計劃，并在調度控制中心進行無線遙控預演，開關分合均正常。 此次，使用WDS-3 配電開關模擬試驗盒進行遙控預置和遙控邏輯的驗證。

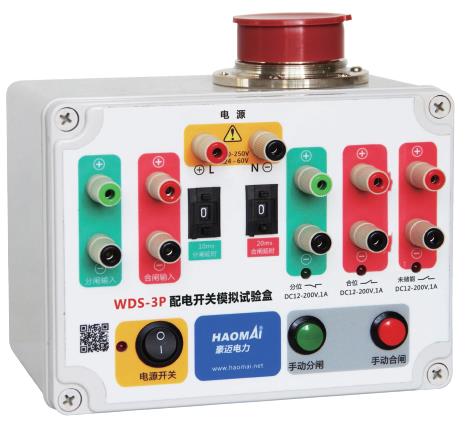

△ WDS-3 配電開關模擬試驗盒

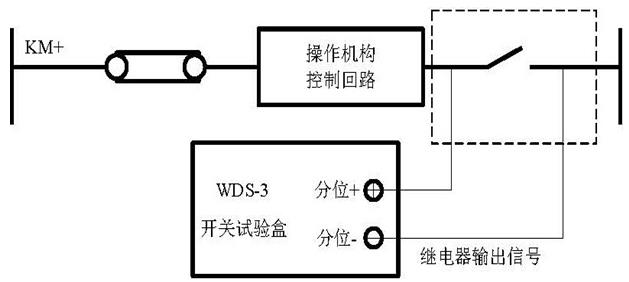

△ 分位輸出繼電器接線示意圖

  • 當開關合閘處于通電狀態，檢測到合閘輸入電壓后，自動讀取用戶設定的合閘延時設定時間，進入合位操作，延時設定時間之后進行繼電器狀態切換試驗，紅燈亮起。
  • 當檢測到分閘輸入電壓后自動讀取用戶設定的分閘延時設定時間，進入分位操作，延時設定時間之后進行繼電器狀態切換試驗，綠燈亮起。
  • 當同時檢測到分閘及合閘輸入之后，合位及分位繼電器輸出接點將保持上一狀態的斷開/閉合狀態，同時蜂鳴器報警。
  • 按手動合閘按鍵，模擬開關合閘，立即進入合位，分位繼電器接點斷開，綠燈滅，合位1及合位2對應合位繼電器接點閉合，對應接點紅燈亮起。
  • 按手動分閘按鍵，模擬開關分閘，立即進入分位，分位繼電器接點閉合，綠燈亮，合位1及合位2對應合位繼電器接點斷開，對應接點紅燈滅。
通過對WDS-3 配電開關模擬試驗盒的合分閘時間設定，模擬一次柱上開關的延遲跳閘或者拒動情況，對開關在運行過程中可能遇到的各種情況進行模擬。



供電公司領導對此次聯絡開關帶電安裝工作高度重視，現場指導并提出先核相再T接，確保遙控合環萬無一失。 現場工作人員在反復確認遙控網絡安全及具備合環條件后，進行無線遙控帶電合環，在調度員正確的操作與監護下，聯絡開關順利合閘成功，配電自動化系統顯示聯絡開關為合位，三相電流變?yōu)?0A，現場人員確認開關由分位變?yōu)楹衔弧?mpchecktext contenteditable="false" id="1703146721322_0.04410113388861103"> 10kV I線914開關間隔檢修完成，調度員通過遙控分閘將10kV I線和II線解環，無線遙控帶電合解環測試工作宣告圓滿成功。



此次測試，該供電公司首次實現調度員在兩套自動化系統上分別遙控操作10kV線路站內開關及線路開關，避免了檢修停電，完成不停電倒負荷，體現了無線遙控線路開關的實用性及有效性，大大提高了工作效率，提升了用戶服務水平。 下一步，供電公司將擴大無線遙控自動化開關至所有分段、分支及聯絡開關，進一步提升供電可靠性，減少中壓用戶平均停電時間。 武漢豪邁將努力配合用戶需求，定制升級無線遙控所需配套測試設備，共同推進配電自動化建設，讓運檢更高效。



?
