案例實操丨接地距離保護試驗方法

發布時間：2024/01/10武漢市豪邁電力自動化技術有限責任公司

距離保護裝置通常以阻抗或者電抗為定值整定，下面以繼保之星-1600 繼電保護測試儀對CSC-101A線路保護裝置（以電抗為定值整定）調試為例，介紹如何使用距離與零序試驗模塊更加快捷高效地完成線路保護接地距離的三段式故障模擬試驗。

1、保護定值與壓板設置

序號	定值名稱	數值
1	接地距離Ⅰ段電抗定值	0.590Ω
2	接地距離Ⅰ段時間	0s
3	接地距離Ⅱ段電抗定值	1.740Ω
4	接地距離Ⅱ段時間	0.8s
5	接地距離Ⅲ段電抗定值	2.010Ω
6	接地距離Ⅲ段時間	3.000S
7	零序電抗補償系數	0.470Ω
8	零序電阻補償系數	0.930Ω
9	跳閘硬壓板	投
10	距離Ⅰ段硬壓板	投
11	距離Ⅱ、Ⅲ段硬壓板	投
12	距離保護軟壓板	投

2、試驗接線

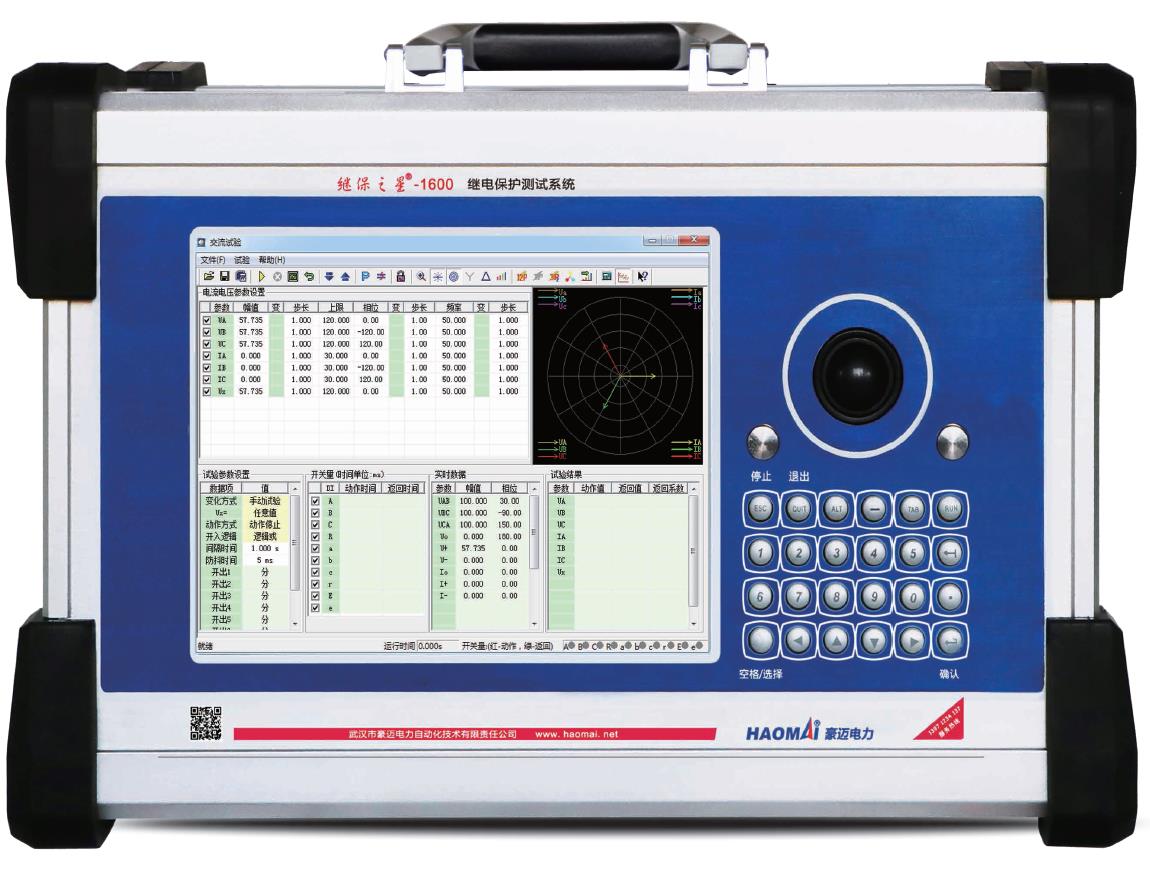

△ 繼保之星-1600 繼電保護測試儀

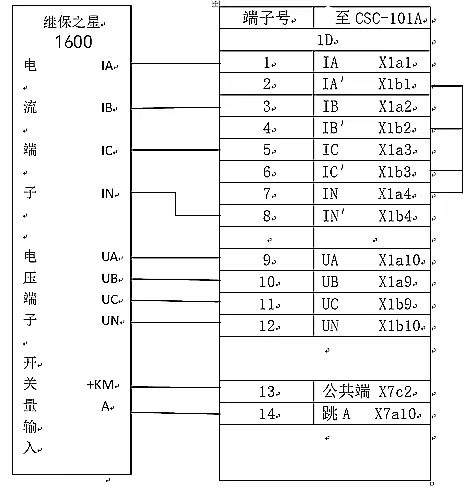

△ 縱聯距離保護接線圖

將繼保之星-1600 電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“UA”、“UB”、“UC”、“UN”端子連接。繼保之星-1600 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連。保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-1600 的電流輸出端“IN”。繼保之星-1600 的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”連接，繼保之星-1600 的“+KM”與保護裝置的公共端連接，此處該線路對應的開關位置在“合位”，不考慮開出接線。

3、接地距離功能校驗

1）參數設置

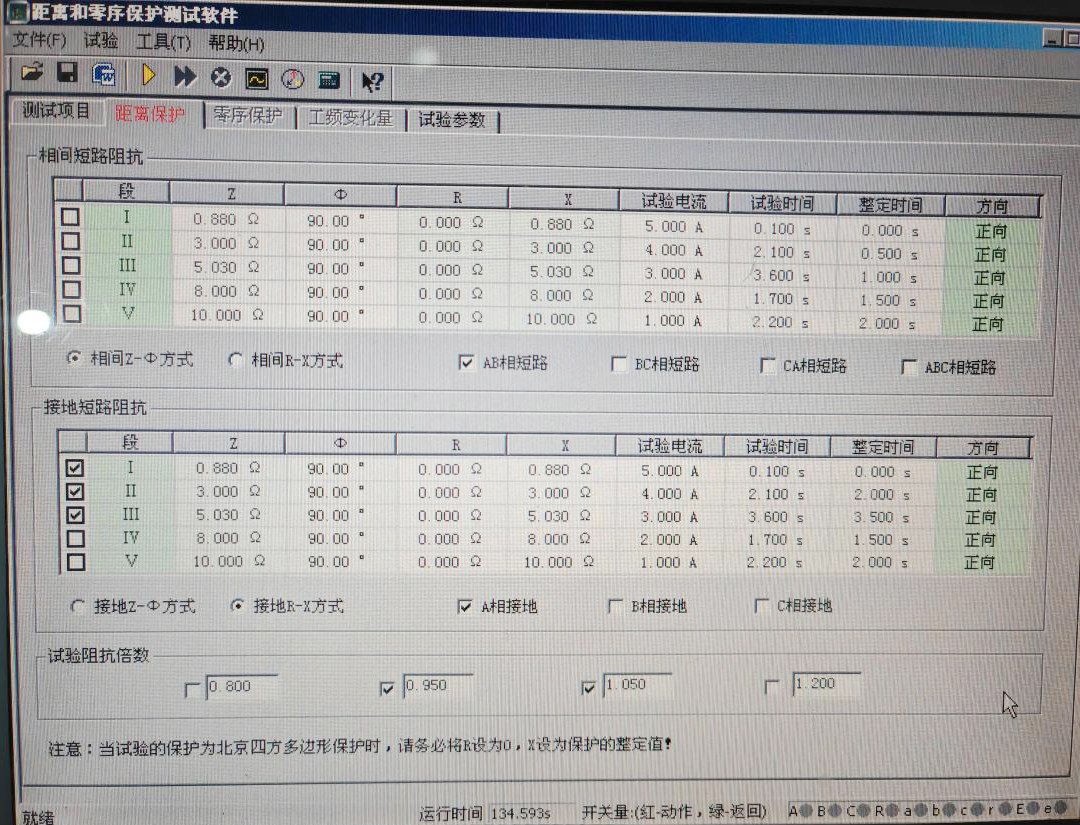

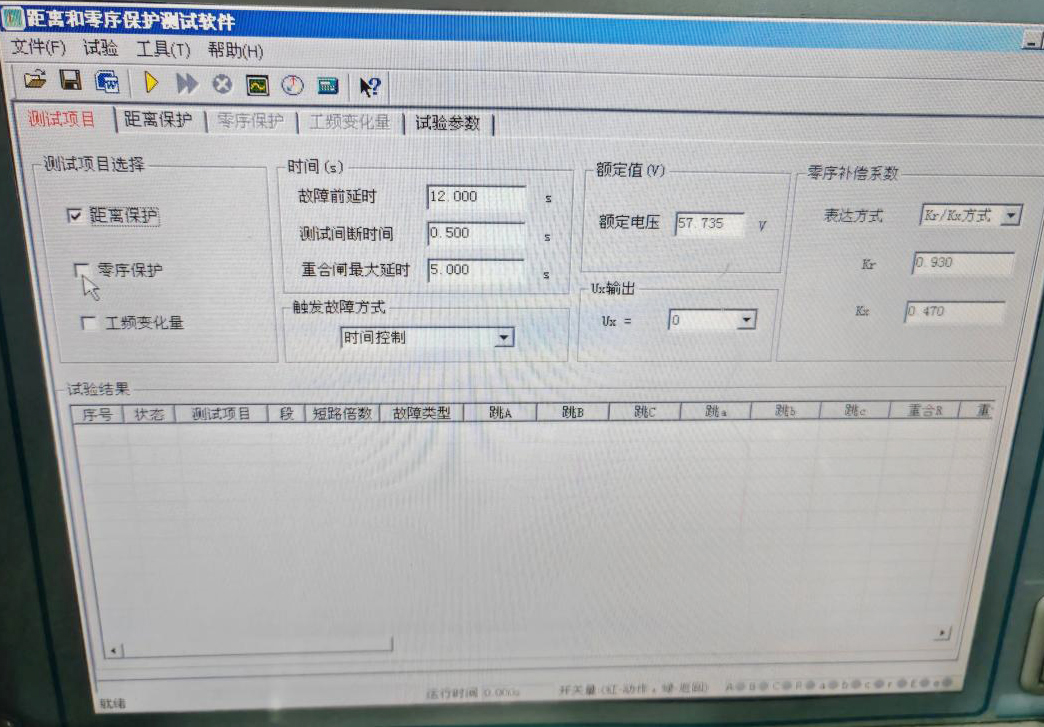

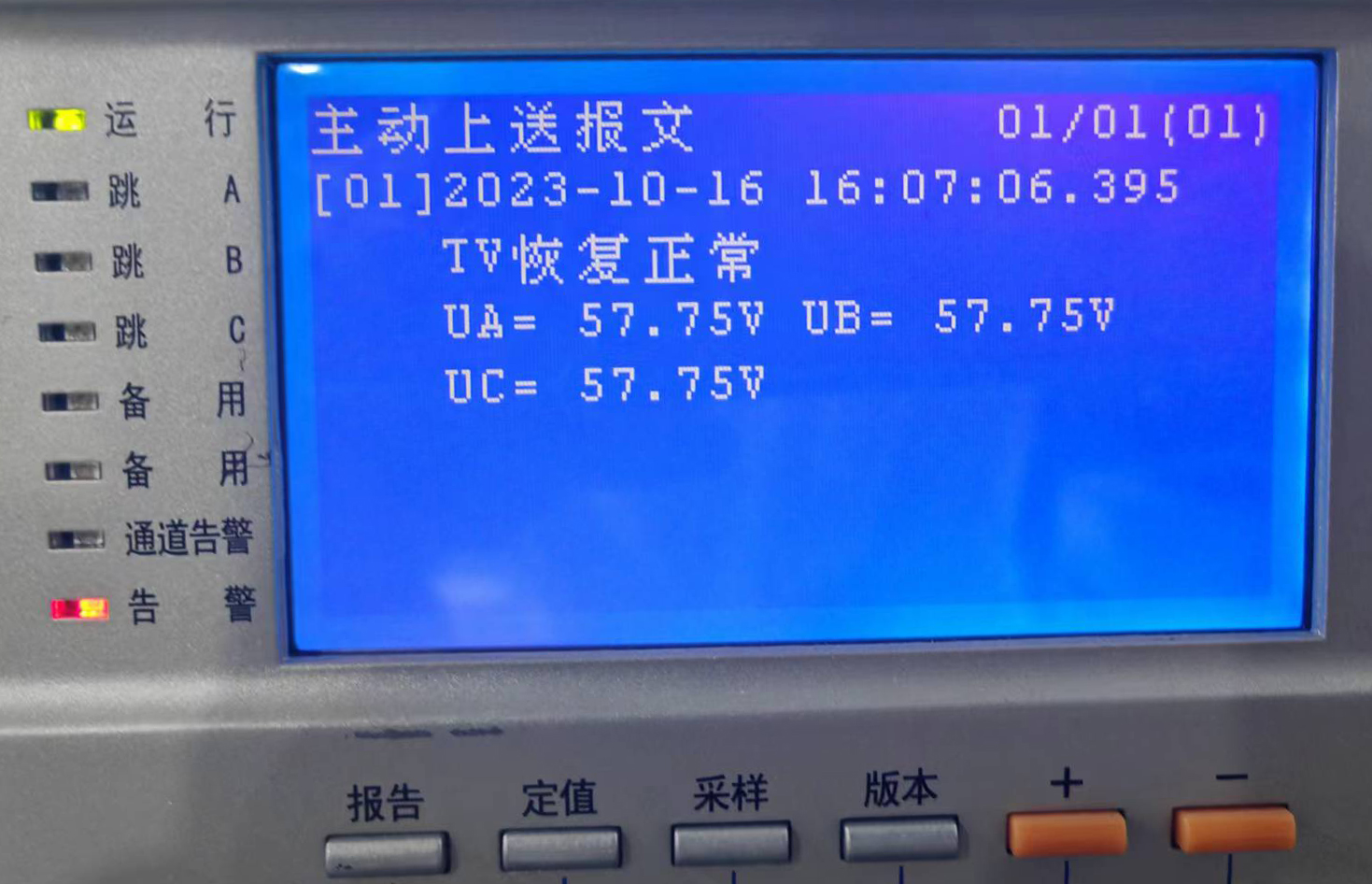

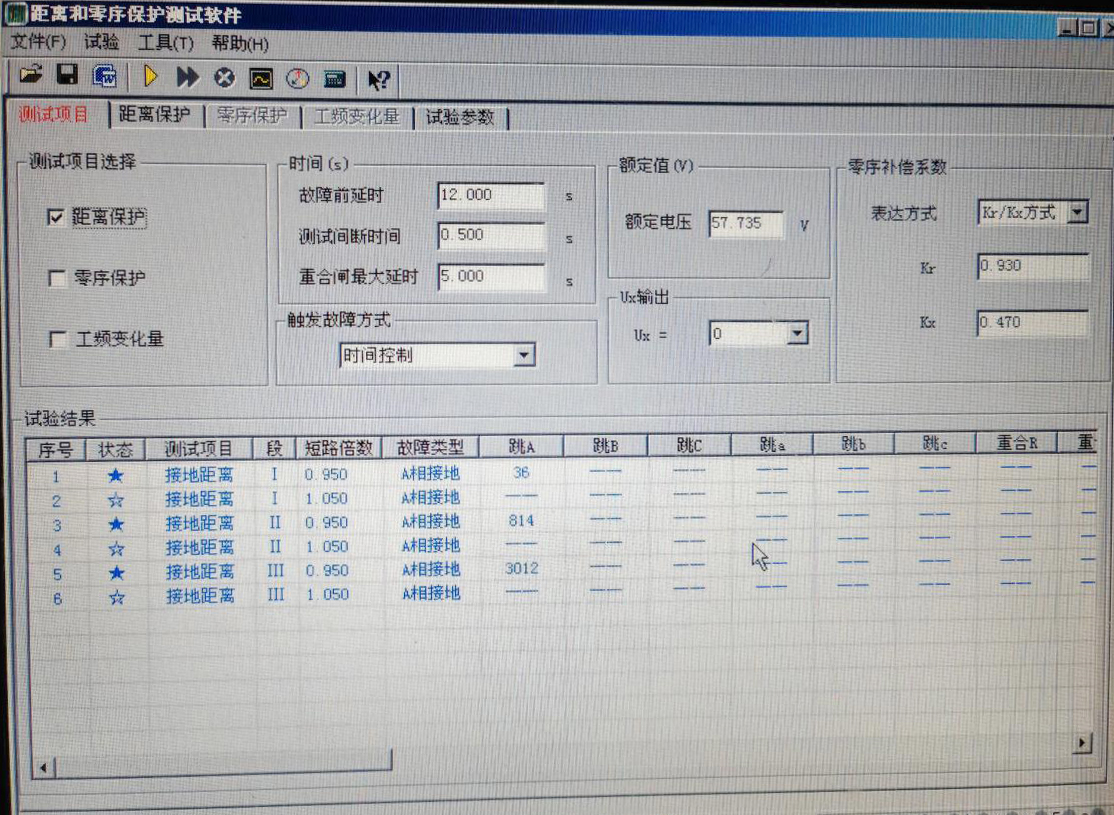

打開距離和零序保護菜單，測試項目勾選距離保護，故障前延時設置為12s，保證TV斷線告警消失，測試間隔時間和重合閘最大延時值選擇默認，觸發方式時間觸發，選擇分相跳閘方式，零序補償系數選擇Kr/Kx方式，Kr為0.930Ω，Kx為0.470Ω。
