案例實操丨光伏升壓站投運前向量極性檢查
發布時間：2024/04/24武漢市豪邁電力自動化技術有限責任公司
光伏升壓站向量極性檢查主要是對電壓電流相位關系進行檢測，驗證電壓和電流的相位關系是否符合預期，確保電力設備的正確接入和運行，在并網操作時不會對電網造成不利影響 。 下面是某 110kV光伏升壓站部分一次接線圖，需在送電前對401和402間隔進行向量校核，確保正確后再接入110kV線路進行并網。

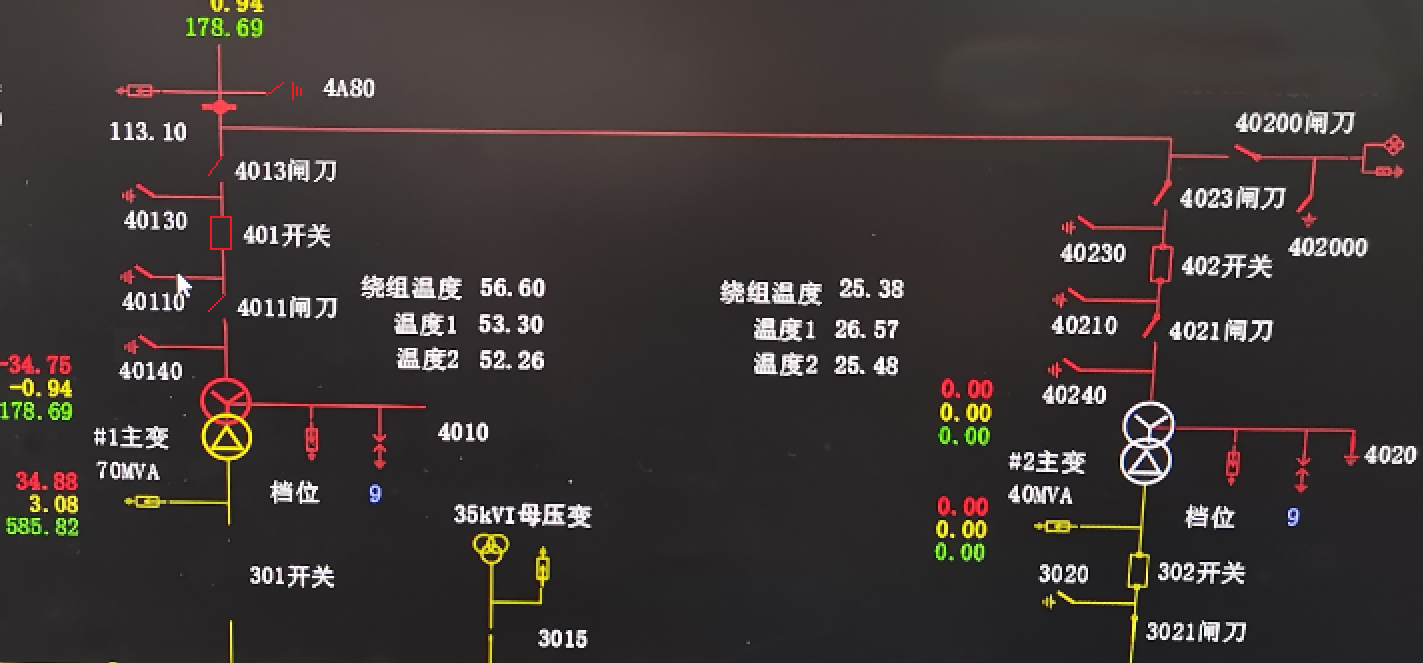

△ 部分一次接線圖

1

試驗方式

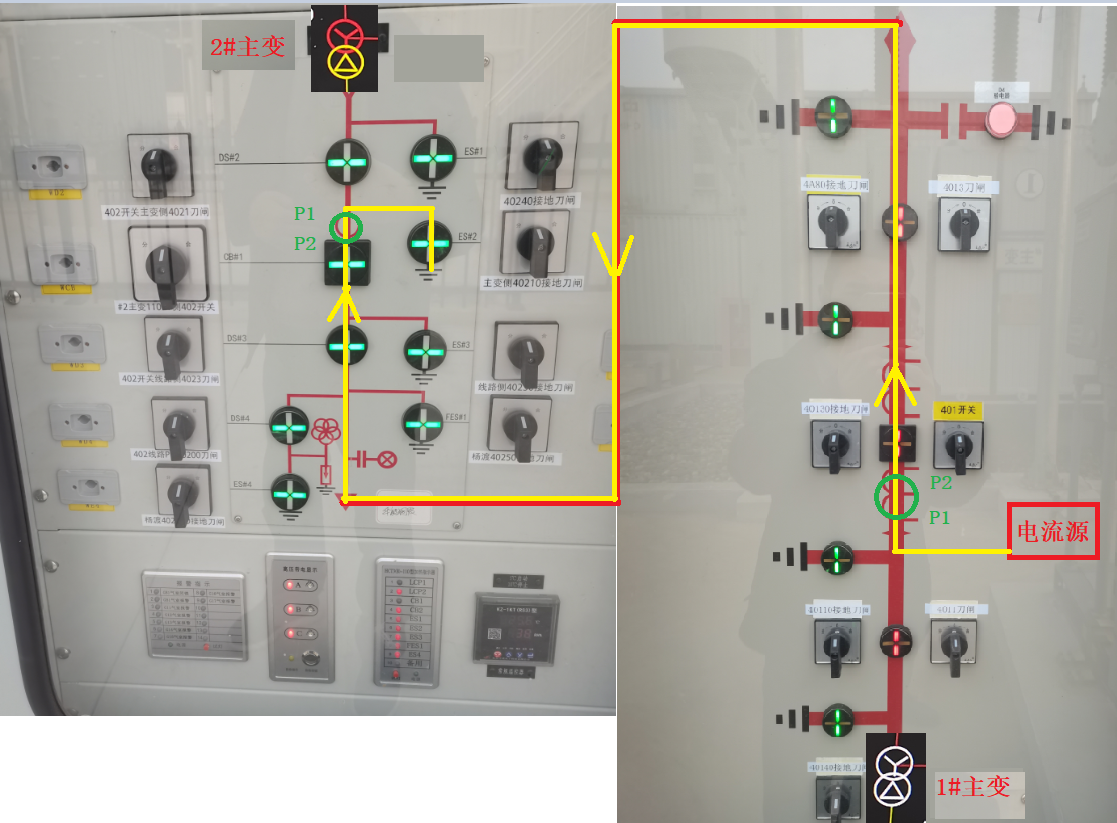

△ 兩個主變間隔和通流方向

試驗時1#主變側需斷開4011隔刀、40130地刀，合上40140地刀、401開關、4013隔刀，拆開40110地刀。 2#主變側需斷開4021隔刀、40230地刀，合上40240地刀、402開關、4023隔刀、40210地刀。 HTA-3300 三相數字式智能大電流源從1#主變側40110接地刀閘處流入，過401間隔CT，再流入402間隔CT，最終由2#主變側40210接地刀閘處流入大地形成電流回路。 HTV-6000 三相數字式智能高電壓源二次電壓接入401間隔PT端子箱，引入到401線路保護裝置處， 通過電纜 并接到402線路保護裝置，使用YD-300E 智能電流電壓源無線遙控主機實現電流電壓同步輸出。

為了查看電流回路的絕對相角，需要施加二次電壓，通過HTV-6000 直接輸出額定電壓至保護裝置，以A相母線電壓為基準，可在各間隔保護裝置上查看CT二次幅值角度，根據CT極性端定義由此判斷向量極性是否正確。

2

試驗接線

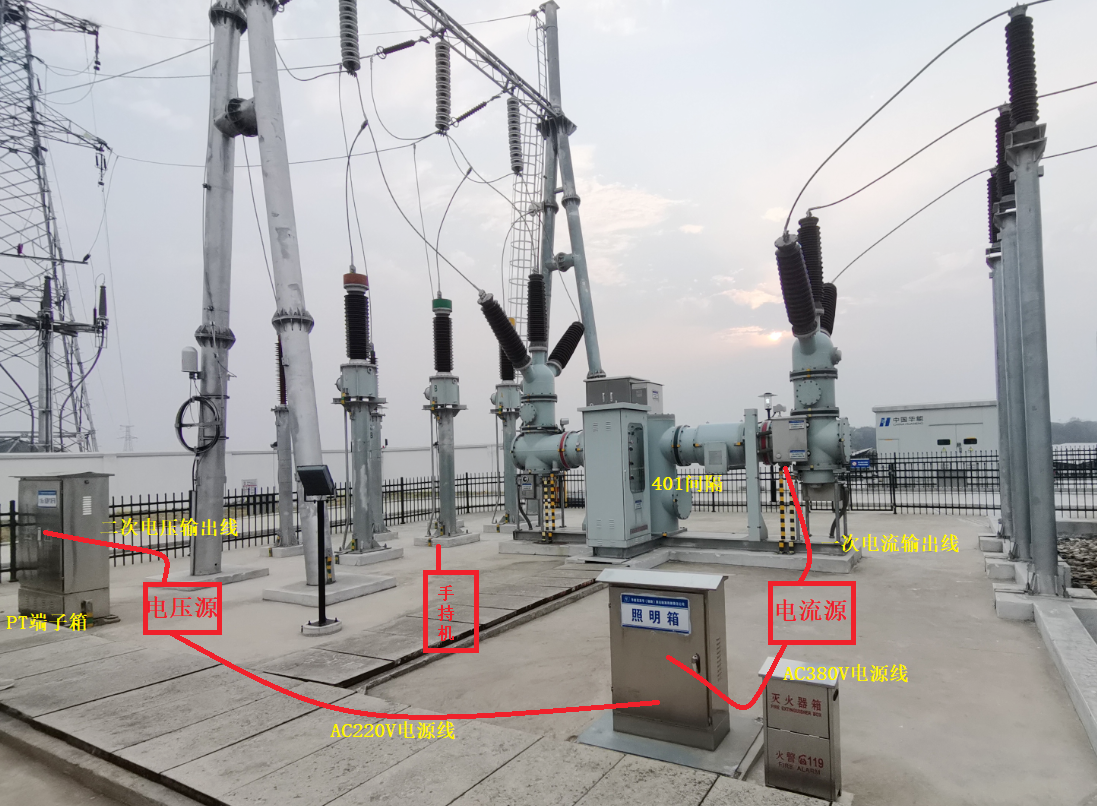

由于本站110kV部分為GIS設備， 注 流 點選取需考慮空間足夠，保證試驗過程中一次設備與人員之間有足夠的安全距離，附近可 提供滿足試 驗設備供電的三相電源，經勘查后確定在401間隔進行通流。

電流源接線

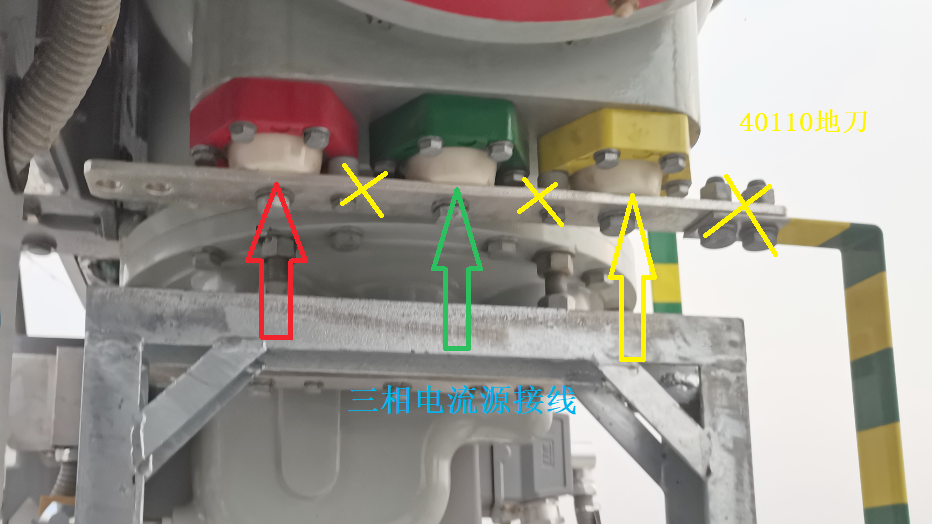

接線方式： 在401間隔拆開40110地刀，將三相電流源的A/B/C三相測試線接入到對應的A/B/C端子上，作為電流注入點，經試驗回路后從402間隔40210地刀電流流入大地。



電壓源接線

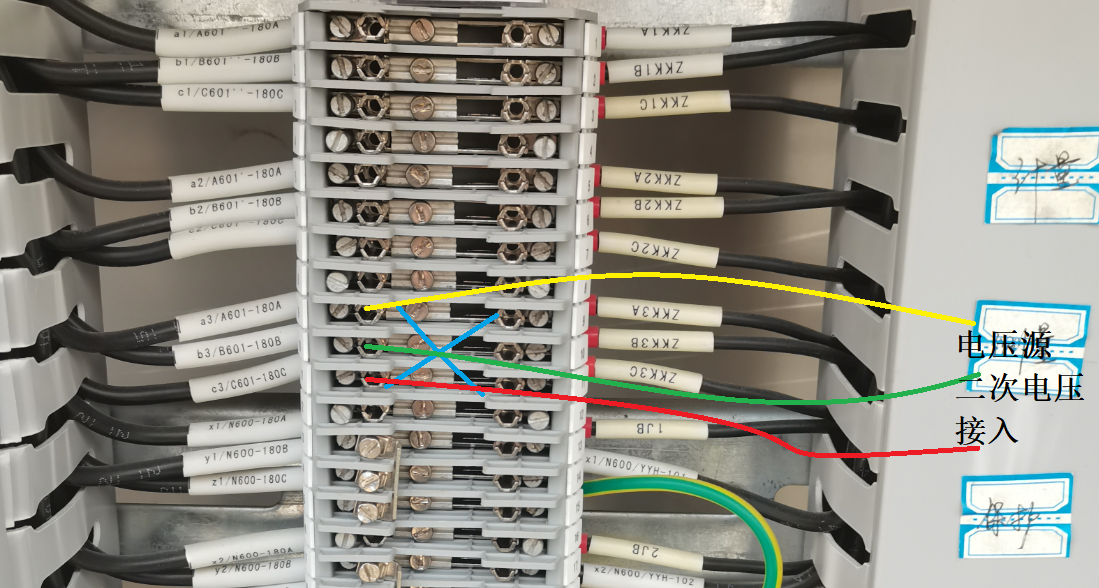

接線方式： 斷開401間隔PT端子箱內保護繞組的劃片（防止電壓發送到PT一次側），將電壓源三相二次電壓接入到保護電壓繞組端子。 電壓PT端子箱二次至保護#1并 聯到保護#2作為基準電壓，接入YD-300E。



3

試驗過程

升壓站40 1間隔CT保護繞組變比為1000/5，402間隔CT保護繞組變比為800/5，兩間隔CT繞組不一致，保護裝置內會進行變比系數補償計算差流值。 完成以上接線后，檢查電源是否正常，電流源和電壓源通電，先單機分別輸出合適的不平衡一次電流和二次電壓值，在保護裝置查看采樣值，檢查相序是否正確。

4

試驗結果

待電流升起來后，在保護屏柜查看各間隔側電流。

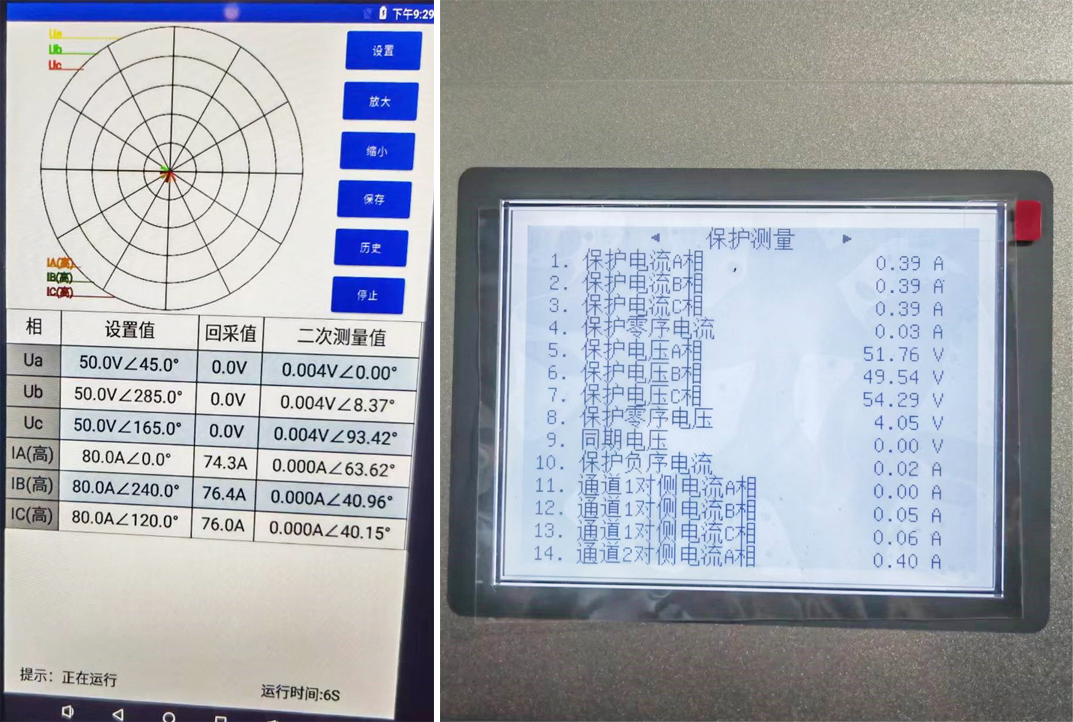

△ 裝置輸出值與保護采樣值
多次試驗數據：
1）設置電流輸出80A，電壓50V，超前電流角度0°輸出。
#1保護采樣
設置輸出
A
B
C
電流采樣
0.39A
0.37A
0.40A
電壓采樣
51.81V
49.57V
54.35V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic
0°
3°
5°
#2保護采樣
設置輸出
A
B
C
電流采樣
0.49A
0.48A
0.48A
電壓采樣
51.78V
49.56V
54.25V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic
181°
182°
185°
2）設置電流輸出160A，電壓50V，超前電流角度45°輸出。
#1保護采樣
設置輸出
A
B
C
電流采樣
0.80A
0.79A
0.79A
電壓采樣
51.81V
49.57V
54.35V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic
42°
46°
48°
#2保護采樣
設置輸出
A
B
C
電流采樣
1.05A
0.99A
1.00A
電壓采樣
51.76V
49.57V
54.21V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic
226°
225°
230°
以上數據與YD-300E 在CT端子箱處測得數據一致，由于一次電流是由#1間隔P1流入P2，Ang（U-I）理論值應為0°，一次電流是由#2間隔P2流入P1，Ang（U-I）理論值應為180°，實際測得數據與理論值一致，由此可得兩間隔CT向量極性正確，可以接入110kV線路進行并網。




?
