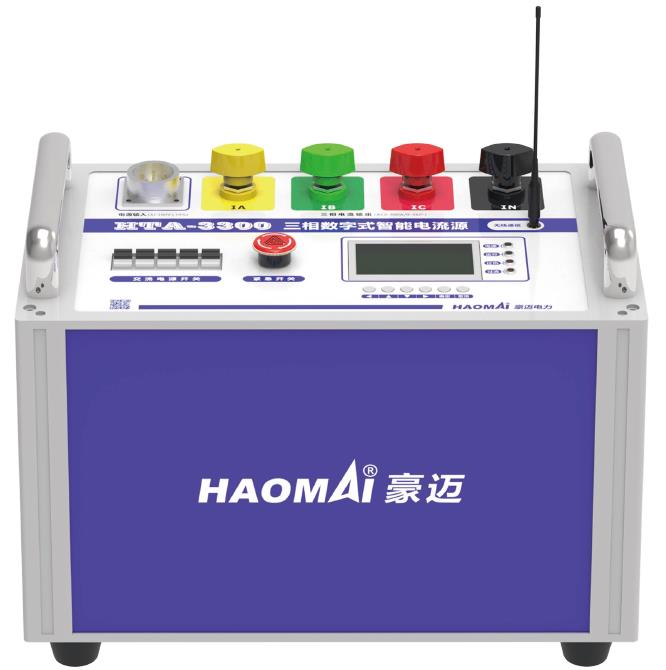

HTA-3300 無線遙控三相數字式智能大電流源最大可支持3相300A電流穩定輸出，電流角度可任意調節，與HTV-6000 三相數字式智能高電壓源和YD-300 智能電流電壓源無線遙控主機配套使用，可實現控制同步輸出最大相電壓6000V、相電流300A，配合YD-300 無線遙控主機進行一、二次側回路同步加量，二次側測量，完成整個一、二次回路的電壓互感器和電流互感器的變比、向量、極性等校驗，同時檢查一、二次回路，排除變電站投運時可能存在的隱患。 本次試驗主要使用HTA-3300 大電流源驗證調相機保護裝置CT變比準確性。

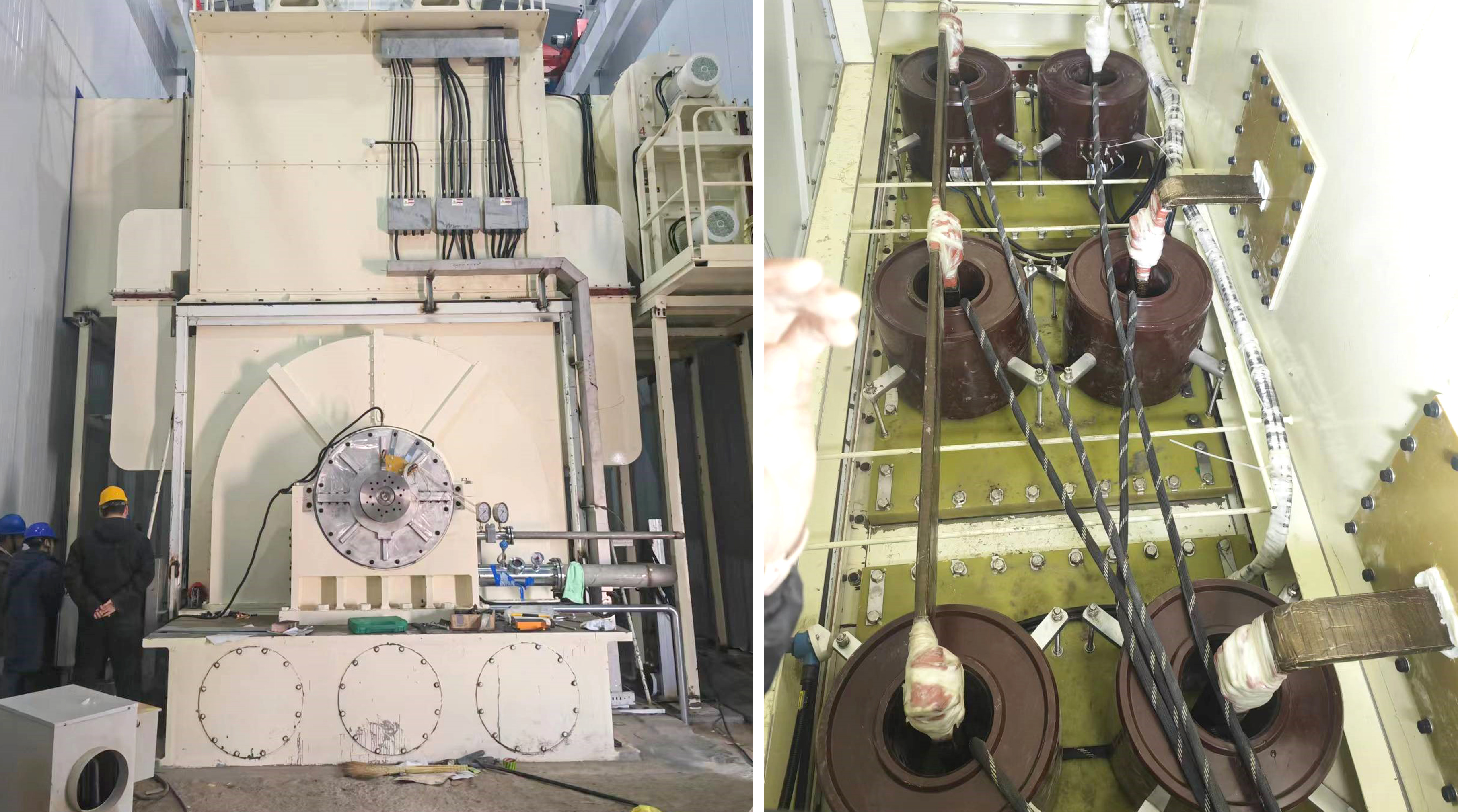

在調相機保護裝置6個穿芯CT加電流。 HTA-3300 大電流源接入380V交流電源，A、B、C三相分別穿過調相機保護裝置6個CT，輸出電纜與大電流源的N線短接形成電流回路。 此次選擇的是單機運行模式，裝置連接可靠接地后開始試驗。

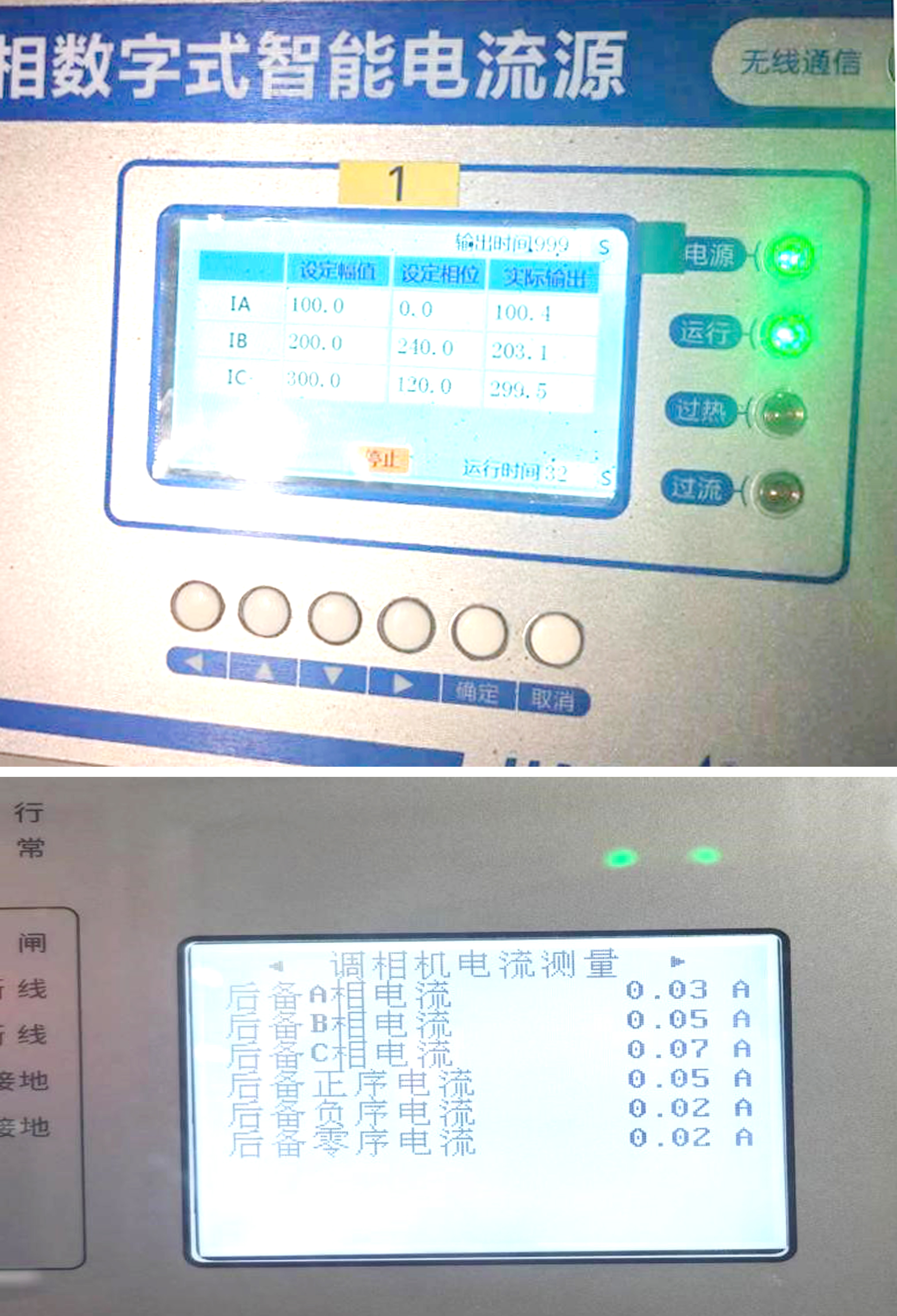

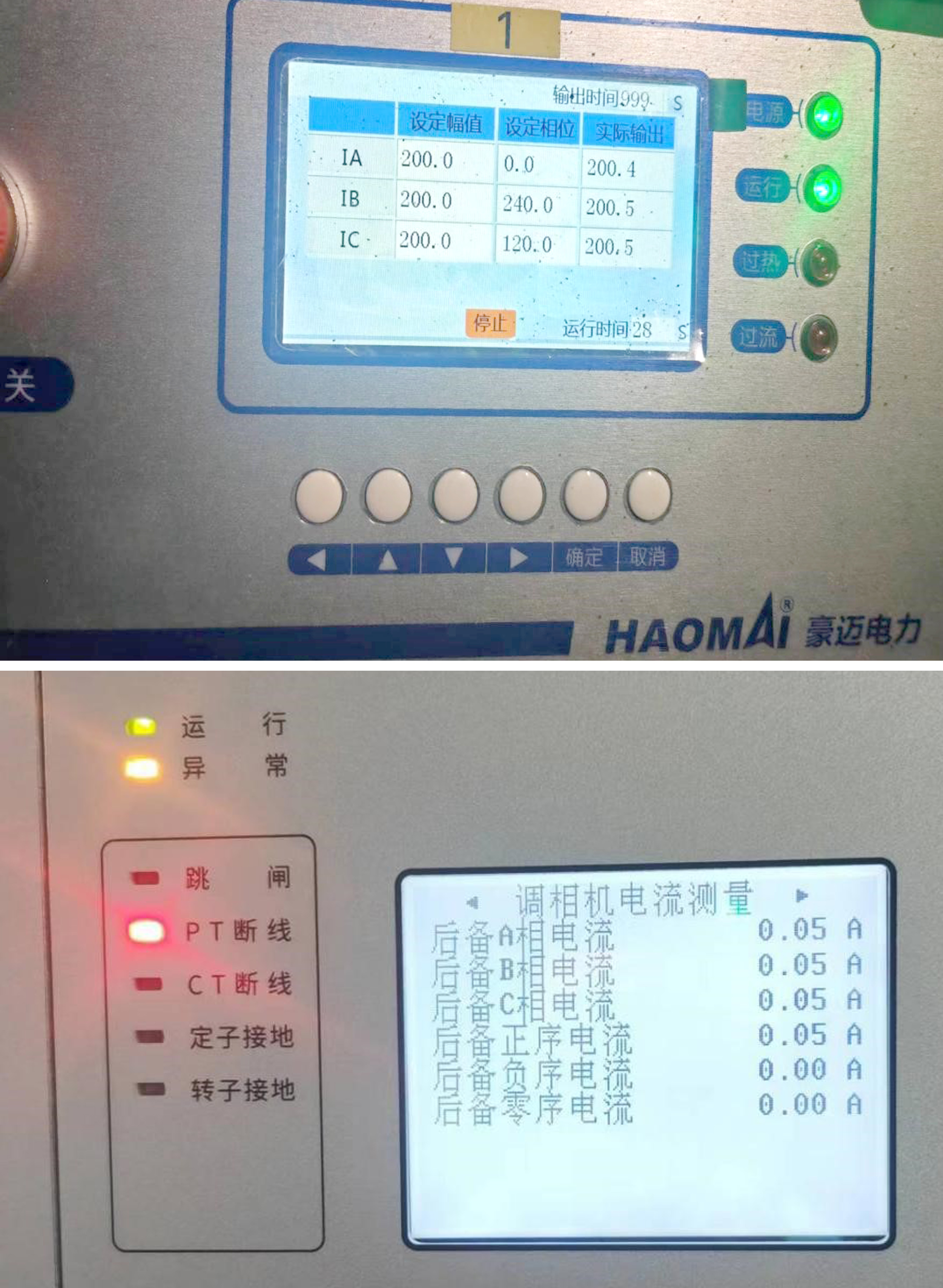

設置A、B、C三相正序200A電流輸出，查看保護裝置和變電站系統后臺采樣信息。
