試驗設備： HTB-8000 大型變壓器一次通流加壓新型試驗裝置 （HTB-8000B 并聯電流源3臺，HTB-8000C 串聯電壓源3臺，單相調壓器3臺）、全套測試線
由于大型電力變壓器等效短路阻抗過大，可采用電容補償新方法，回路中串聯電容以補償部分感抗，降低試驗回路阻抗，提升試驗電流的同時不改變試驗回路的感性效果，即補償時只是欠補償，然后再在試驗電源兩端并聯補償電容，此時基本達到全補償，對試驗電源來說，整個回路接近并聯諧振狀態。 此補償通流方法在提高試驗電流時，降低了系統電源要求。 下面介紹大型電力變壓器通流試驗方法。
1）通流試驗裝置接線： 將單相調壓器、HTB-8000B、HTB-8000C串接為A相輸出接線，B/C兩相同理，3臺單相自耦調壓器工作電源為AC380V（空開不小于16A），三相分別使用A/B/C的火線，零線共用（保證輸出120°相角差）。 HTB-8000B接入工作電源AC220V（10A），HTB-8000B與HTB-8000C通過電源與通訊共用航插線連接，各相之間無其他物理連接，系統輸出接入變壓器的通流側。

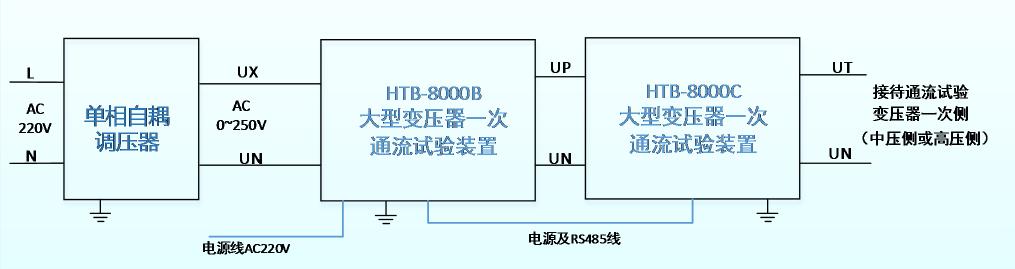

△ A相系統接線示意圖（B/C相同理）
-
單相自耦調壓器： 變壓器通流試驗大功率可調電源輸入；
-
HTB-8000B： 具有獨立控制電源(AC220V)，人機界面操作，并聯電容器組投切控制，整體裝置核心控制系統；
-
HTB-8000C： 串聯電容器組投切控制，獨立的過壓過流保護系統，與B型裝置組成整體裝置的多重過壓過流保護功能。
2）變壓器側接線： 下圖為擴容2#主變相關一次聯絡接線圖，試驗時將三相通流試驗裝置的輸出UT接入主變中壓側，斷開221開關，合上2211隔刀，斷開2211-1/2211-2地刀，電流從CT的P1側流入，作為大電流流入點。 高壓側合上5012隔刀，合上501開關，合上5011-1地刀作為高壓側短路點。 模擬從中壓側往高壓側通流。

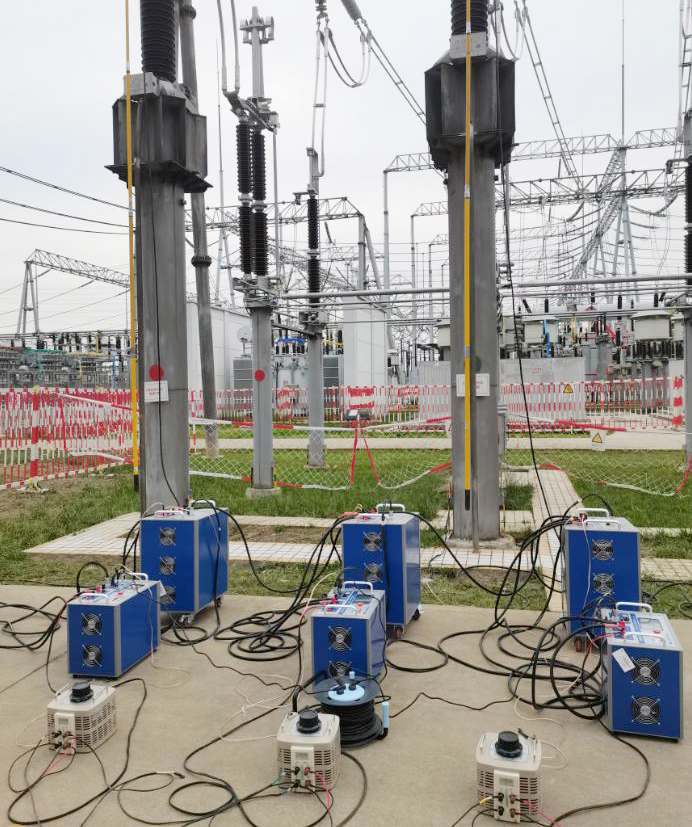

△ 現場試驗裝置接線圖
3）現場安全措施： 各試驗裝置須可靠接地，施加電流至短路點所有區域須確保無人施工，施加電流間隔所有CT二次側不允許開路，作業時相關間隔須安排人員值守。

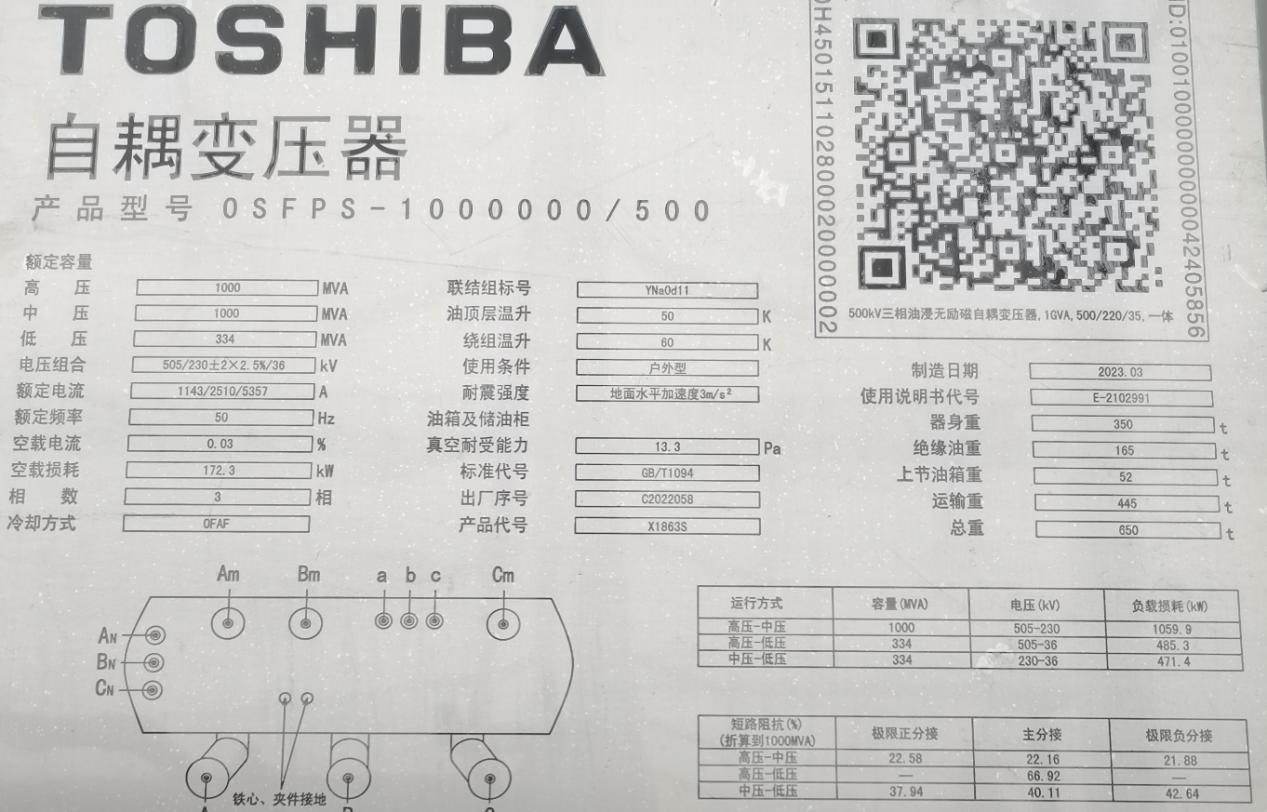

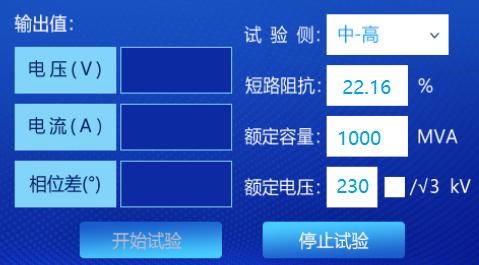

軟件參數設置： HTB-8000B開機進入?yún)?shù)設置界面，根據變壓器銘牌設置參數，查看高/中/低壓額定電壓等級分別為505kV、230kV、36kV，變壓器容量為1000MVA，高對中短路阻抗為22.16%。
按銘牌設置短路阻抗倍數、額定容量與額定電壓，計算出高壓側短路阻抗值為Z=230*230/1000*22.16%=11.72Ω，當輸出到上限100A電流時所需要的電壓約為1172V。

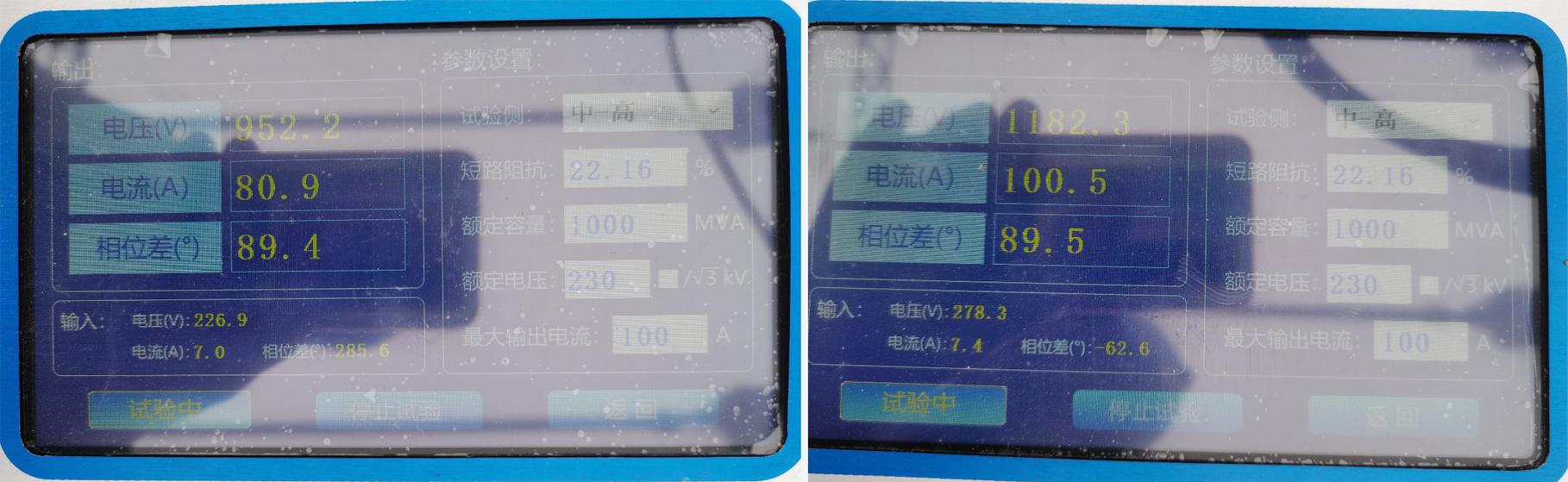

參數設置完畢后即可開始試驗，根據提示操作進行設備自檢，提示升壓即可手動調節調壓器，直到輸出達到所需電流值。 輸出值部分電壓為施加到變壓器上的電壓值，電流為回路中電流值，相位差為電壓與電流相位角度差，此時相位差角度越大（φ）表示需要的電容器補償無功功率越大（cosφ），而消耗的有功就越?。╯inφ），輸入值為消耗的有功電壓電流值。
1）理論計算值： 此變壓器高壓側和中壓側變比均為4000/1，中壓側施加電流為100A，高壓側電流計算為I=100*230/505=45.54A，則高壓側二次電流Ih=45.54/4000=0.011A，中壓側二次電流Im=100/4000=0.025A。 由于短路點在區外，變壓器差流理論值應為0。
2）通過YD-300 無線遙測伏安相位儀可測量二次側電流值與計算電流值一致。

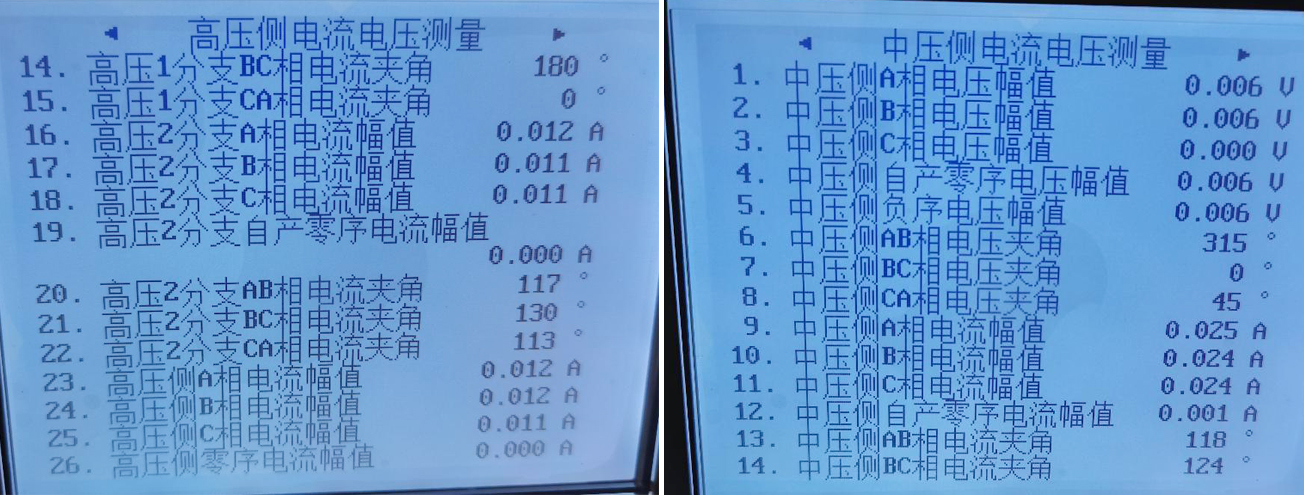

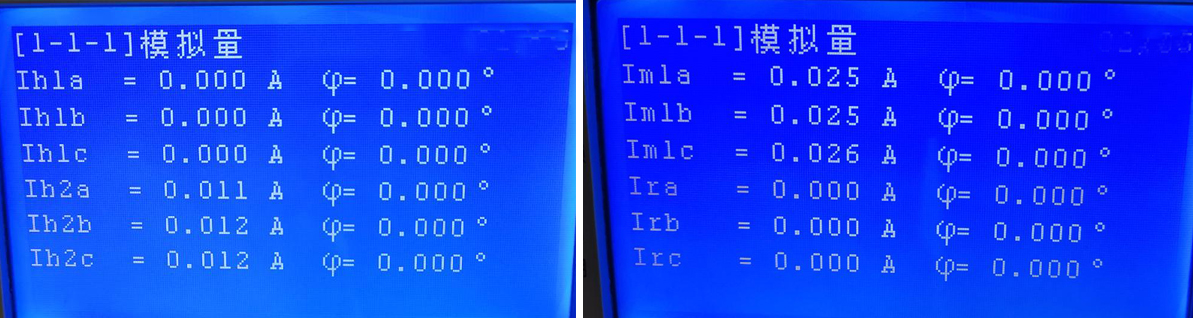

△ 變壓器保護A套采樣值
△ 變壓器保護B套采樣值

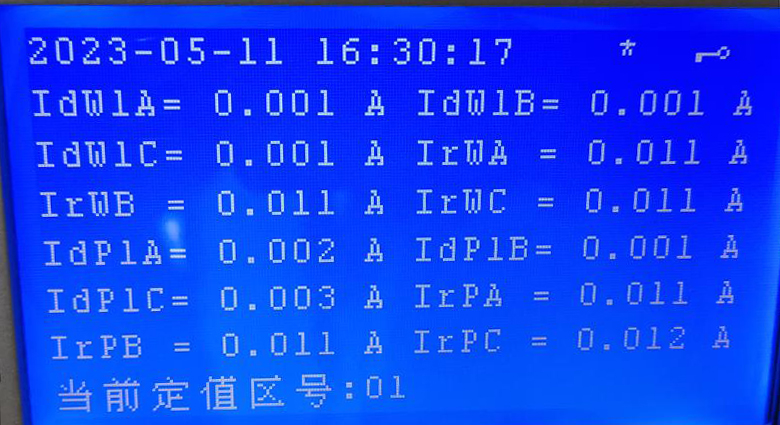

△ 變壓器保護A套差流值

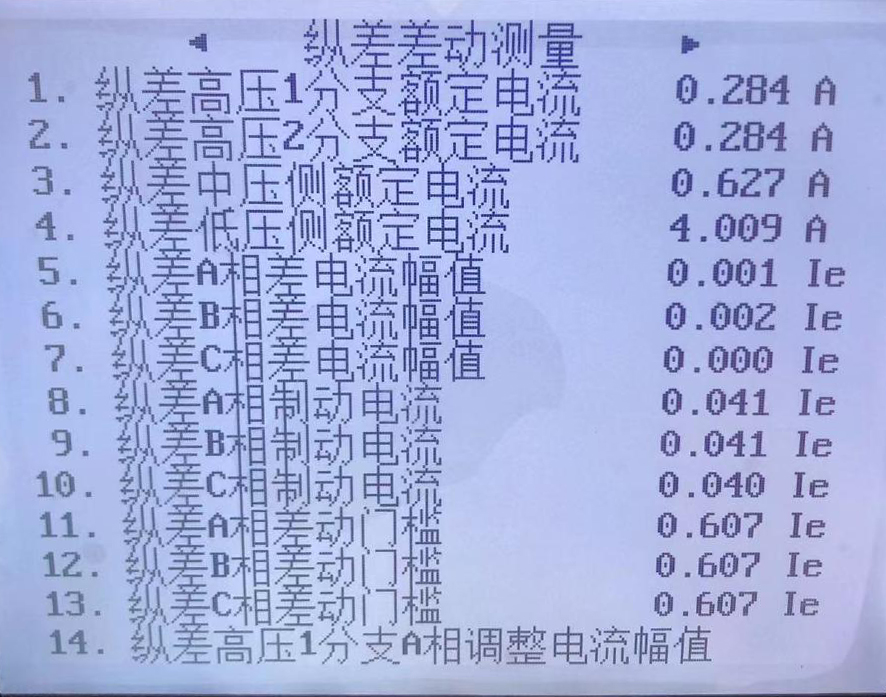

△ 變壓器保護B套差流值
5）對以上數據進行分析，與理論計算值進行比較，充分驗證了此試驗方法的可靠性與準確性，滿足大型變壓器一次通流試驗要求。
HTB-8000 大型變壓器一次通流加壓新型試驗裝置輸入功率最大為2kW，輸出電壓1300V、電流100A，最大130kVA，設計可滿足全站通過變壓器進行通流帶所有間隔進行試驗，所施加通流間隔僅與短路點有關，解決了傳統電流源無法從變壓器一次通流的難題，可完成套管CT極性校驗、變壓器差動與母線差動試驗，在送電前進行無負荷通流試驗完成二次電流回路檢驗，大大提高了一次性送電成功率。
