根據某發電廠220kV變電站運檢需求，此次武漢豪邁配合用戶順利完成互感器測試、直流系統測試項目，得到現場技術人員一致好評。 下面簡單介紹CTP互感器測試儀、FDT系列直流系統綜合測試儀等在該變電站運維中的應用。
互感器測試：

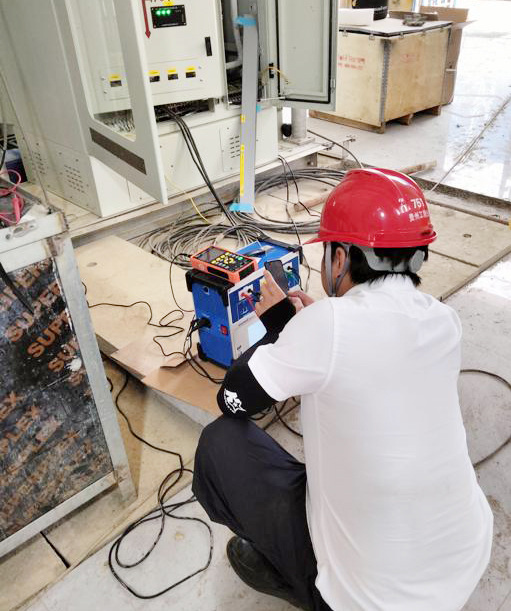

△ CTP互感器測試儀應用現場
IEC6044-6標準中規定CT的測試可在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。 武漢豪邁新一代研發產品CTP互感器測試儀采用方波法技術，可完成拐點電壓50,000V和拐點電流4A的CT測試，勝任當前各種類型（如： 保護類、計量類TPY、TPX套管CT等）和各電壓等級PT的全面測試，可以準確測量包括變比、極性、伏安特性等在內的測試項目，精度達到0.05%。 測試儀自帶打印功能，試驗結束后自動打印變比、極性、拐點電壓、相位、角差比差等數據，保存的5%、10%誤差曲線圖等試驗數據可導出，方便技術人員查看分析。 此次使用最新款CTP互感器測試儀對4000:1的5P30和TPY級CT進行測試，勵磁飽和測試時間由之前的107秒縮短到65秒，大大提高了工作效率。
?
蓄電池充放電試驗：

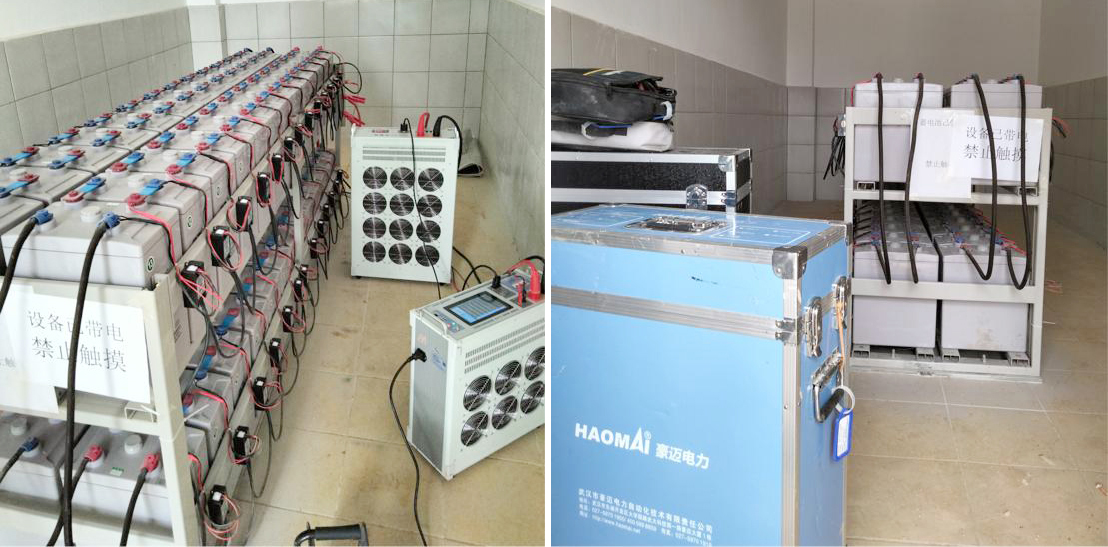

△ FDT系列直流系統綜合測試儀應用現場
目前大多數直流系統測試儀是按照蓄電池容量的最大值進行設計，做整體容量只有500Ah的蓄電池放電試驗時，可能需要帶著重量高達35kg的設備去現場。 FDT系列直流系統綜合測試儀集蓄電池組放電、充電機紋波系數、穩壓穩流精度特性測試于一體，兼容220V/110V/48V蓄電池組放電測試，可根據現場蓄電池容量情況自由搭配，獨立工作可滿足蓄電池容量500Ah的放電試驗，搭配負載擴展箱可滿足高達1800Ah的放電試驗，搭配無線單節電池監測系統，可采集2V/6V/12V蓄電池單體數據，直觀顯示穩壓穩流調節過程及電壓電流變化曲線圖，示波器方式顯示紋波波形圖，并自動生成試驗報告。
?
級差配合校驗：

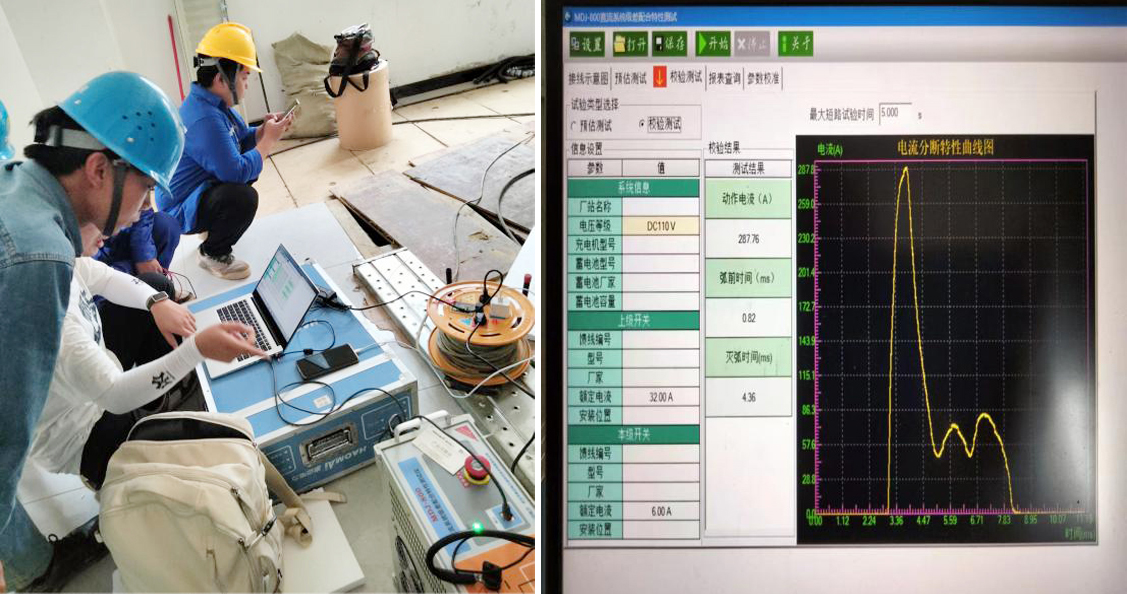

△ MDJ-800 直流系統級差配合特性測試儀應用現場
目前變電站的直流饋電網絡大多采用樹狀結構，從蓄電池組到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器； 在直流系統運行過程中，當上下級直流斷路器保護動作特性不匹配時，下級用電設備出現短路故障就會引起上一級直流斷路器的越級跳閘，進而引起其他饋電線路的斷電事故。 MDJ-800 直流系統級差配合特性測試儀可測試變電站直流回路各級直流斷路器保護動作級差配合的正確概率，并根據測試結果報表來校驗各級直流斷路器的級差配合選型。 此次在變電站對3A、4A、6A三種規格的最末級直流空開進行測試，預設短路電流，直接進行短路試驗校驗級差配合的選擇性，根據帶載小電流預估支路的短路電流，查表計算級差配合概率預估值，結合試驗數據報告對動作電流、弧前時間、滅弧時間以及電流分?jǐn)鄤?dòng)作曲線等結果進行分析，大大縮短了操作時間，保障了直流系統運行可靠性。
