時間：2019年3月

       地點：XX供電公司配電檢修工區

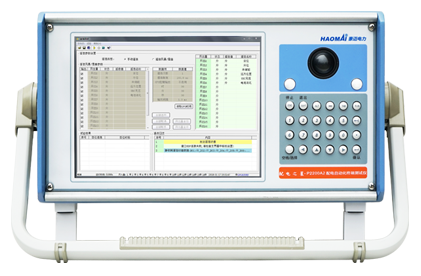

       使用設備：配電之星-P2200 配電自動化終端測試儀

        經過詳細了解供電公司實際現況后，我們?yōu)槠渫扑]了配電之星 -P2200  配電自動化終端測試儀，設備具備以下5項特征， 可很好地完成 DTU 點號核對工作。

      ● 具有8路電壓每路300V，8路電流每路30A輸出，精度達到0.05級；

      ● 8組開出量均采用快速開出，精度<220us，滿足SOE分辨率<5ms及遙信防抖(10ms~1000ms)規程要求；

      ● 具有模擬主站功能，在完全脫離主站的情況下對終端進行就地化對點測試，不需要頻繁進行終端與主站的對點測試；

      ● 能實時監測及解析終端發出的IEC101、IEC104報文，方便測試人員分析報文，同時監測交互報文數據是查找問題的依據，極大節省了解決問題的時間；

      ● 在倉庫完成DTU各個間隔的三遙測試，通過模擬主站完成規約對點工作，保證DTU輸出的點表及各個參數的正確性，DTU在開閉所只需完成外部接線工作，減少了開閉所檢修停電時間。

技改施工規定停電時間為1天，需完成開閉所17個間隔三遙電纜接線施工以及DTU跟主站的通訊聯調和點號核對。

首先，我們進行DTU點號核對工作。后臺廠家先做好配置，我們接上網線至DTU的網口1，分配好模擬主站IP地址和終端IP地址，測試儀顯示IEC104報文，表明通訊正常，接上間隔1的遙測和遙控試驗線后將開始試驗。

通過性能試驗菜單給DTU間隔1施加100V電壓和1A電流，在監視菜單里可以清楚看到回采的遙測量，通過對比實際遙測電流、電壓、有功、無功等點號與點表中點號是否一致，判斷遙測點號的正確性。

接下來，使用測試儀直接遙控開關合閘、分閘，在模擬主站上通過合閘、分閘的動作時間判斷遙控點號正確性。為減少現場工作量，我們無需挨個接遙信線，可直接通過DTU端子排上定義的位置短接遙信點和遙信公共端，查看模擬主站SOE報文以及監視的點號，并結合DTU分合位狀態指示燈便可確認所有遙信點號的正確性。按照此方法，我們完成了17個間隔的所有點號核對工作，檢測出多個間隔的點表配置錯誤：CT變比下錯配置、某間隔遙信點號配漏、某間隔遙控點號配錯導致無法遙控、相鄰間隔三遙點號關聯錯位等，找出了端子排上的遙信 錯接位置、端子排外部放電纜短路等外部原因。 根據問題點，DTU廠家很快完成修改，我們進行再次核實，保證所有配置點表準確無誤。

經過提前核對點表，技改施工開展非常順利，DTU與主站通訊聯調成功后，再次進行主站的三遙檢查，所有項目一次成功，并提前半天完成技改工作。供電公司對配電之星-P2200 配電自動化終端測試儀使用成效非常滿意，并表示后期DTU技改工作都將按此方法進行，更快更好更準確地完成技改工作，減少停電時間，提高供電優質服務水平。
