隨著智能電網建設的不斷深入，作為智能電網核心的智能變電站建設也在飛速發展。在變電站工程中使用光纜代替電纜，IED裝置的物理聯接變?yōu)?ldquo;虛端子”，二次系統變?yōu)?ldquo;黑匣子”，這對智能變電站的管理和維護工作提出了更高的要求。另一方面，電網規模不斷擴大，變電站內的二次設備數量同步增加，也在一定程度上增加了檢修人員的日常維護工作量。

武漢豪邁電力就智能站二次系統狀態監測技術進行研究，開發了BDZ智能站可視化運維裝置，建立基于監測信息的故障和異常診斷策略，實現二次設備的在線監測，有效地減輕檢修人員的工作量，提高工作效率，避免因?yàn)闄z修人員業務水平參差不齊導致的人為錯誤。下面，我們從SCD文件解析、在線監測智能校核、智能變電站壓板投退策略三個方面進行論述。

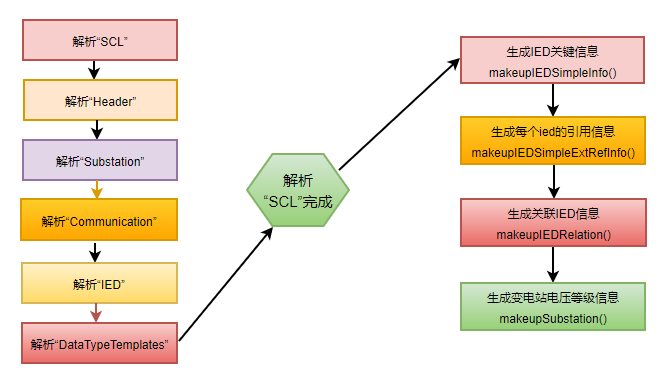

解析流程圖：

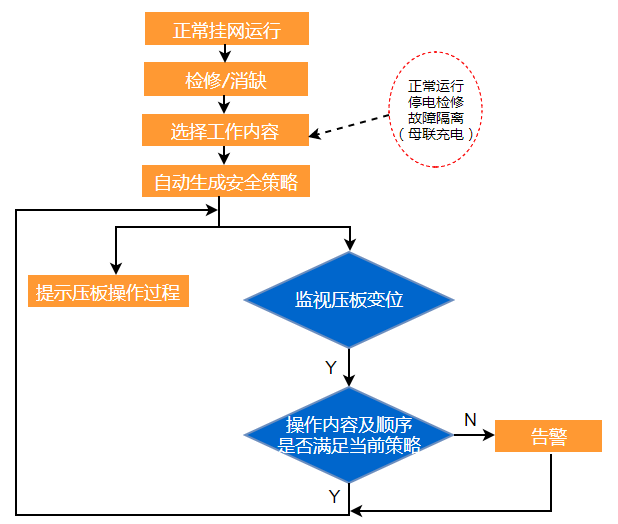

1）壓板變位告警：實時監測壓板狀態，當壓板狀態變化時，產生變位告警，經用戶確認后變位告警可復歸。

2）壓板智能告警：壓板不滿足保護設備運行方式要求的告警，告警信號不能復歸，壓板滿足投退原則要求后自動復歸。

根據保護單元、合并單元、智能終端、開關保護等不同裝置故障時整套二次設備的投退原則，本系統設置了兩種故障隔離原則供用戶選擇。

如上所述，BDZ智能站可視化運維裝置基于IEC61850標準實現了完備的智能變電站壓板投退策略及基于智能變電站壓板投退策略的自動監測核對方法，大大減少了現場所需的人力成本，通過自動監測方法以及投退策略機制，提高二次設備智能化管理水平，減少因壓板誤操作事故的發生，提高了電網運行效率和安全可靠性。
