2）帶負荷向量檢查是在投運初期組織完成，例如電廠反送電， 高鐵牽引站送電等，負荷組織較為困難。

3）投運后驗證方式本身無法保證投運前接線是否正確，故經常出現投運不成功的情況。

為此，武漢豪邁電力研制了三相通流加壓設備在一次側持續注入大電流、高電壓經過互感器，互感器二次電壓電流進入二次回路，在保護裝置上讀取采樣值以此驗證相關相序、向量等的正確性。該設備必須滿足以下要求：

4）能夠持續輸出相序、相位明確的工頻大電流、高電壓；

5）輸出幅值、相角、頻率可控， 精度高；

6）試驗系統容量應與繼電保護裝置的靈敏度相適應。

?

CT回路：將主接線CT兩側的斷路器或隔離開關打開，將三相大電流裝置輸出的交流恒流電流注入到主接線CT的一次回路兩端，注入的大電流經過CT的轉換產生的二次電流進入二次電流回路。

PT回路：將主接線PT的隔離開關打開，將三相大電壓裝置輸出的交流恒壓電壓接入到PT的一次側，注入的高電壓PT的轉換產生二次電壓進入二次電壓回路。

二次回路：二次電壓電流通過二次回路系統接入保護裝置，保護裝置獲得采樣值。（當前國內主流繼電保護廠家的保護裝置采樣靈敏度，達到二次電壓0.2V、二次電流0.015A以上量值即可穩定顯示相序相位關系）

電壓、電流同步：三相大電流裝置和三相大電壓裝置分別位于主接線CT和PT附近以利于縮短接線。兩裝置相距一定距離。測試時需保證兩裝置輸出的電壓電流頻率相同、相位同步（可設定為任意相位關系），兩裝置通過無線進行頻率和相位同步，且兩裝置由一個控制器進行控制，以方便于施加任意給定的電壓電流量進行向量測試。

?

?

輸出功率足夠大， 滿足保護試驗需求；

電壓、電流源分離， 降低單功能設備的重量，方便接線；

多機聯測，無線相位同步，無線數據傳輸；

手持控制器遙控操作，調試控制多個電流、電壓源同步輸出，遠離式操作，安全性高。

?

檢查的保護項目：

1）線路除光差外的所有保護，含距離、方向等

2）母線保護

3）母聯保護

4）變壓器高壓側后備保護

試驗參數：

40A、600V（一次/相）

0.22A、0.25V（二次/相）

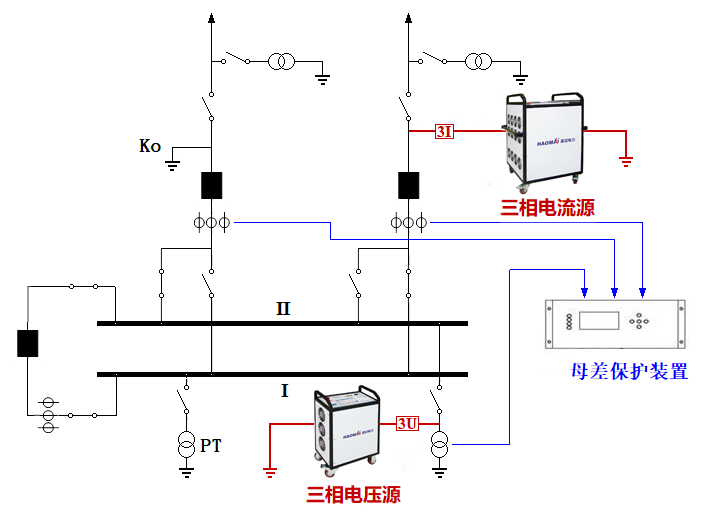

接線原理圖：

?

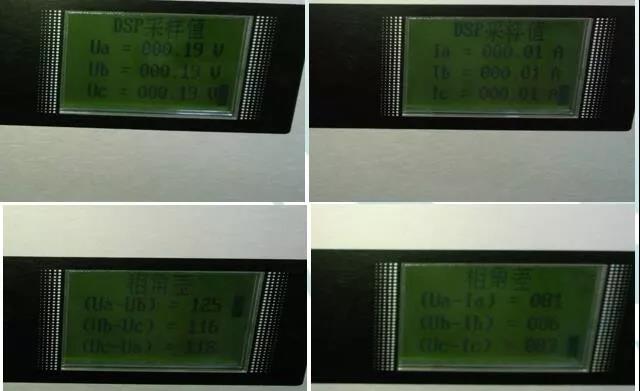

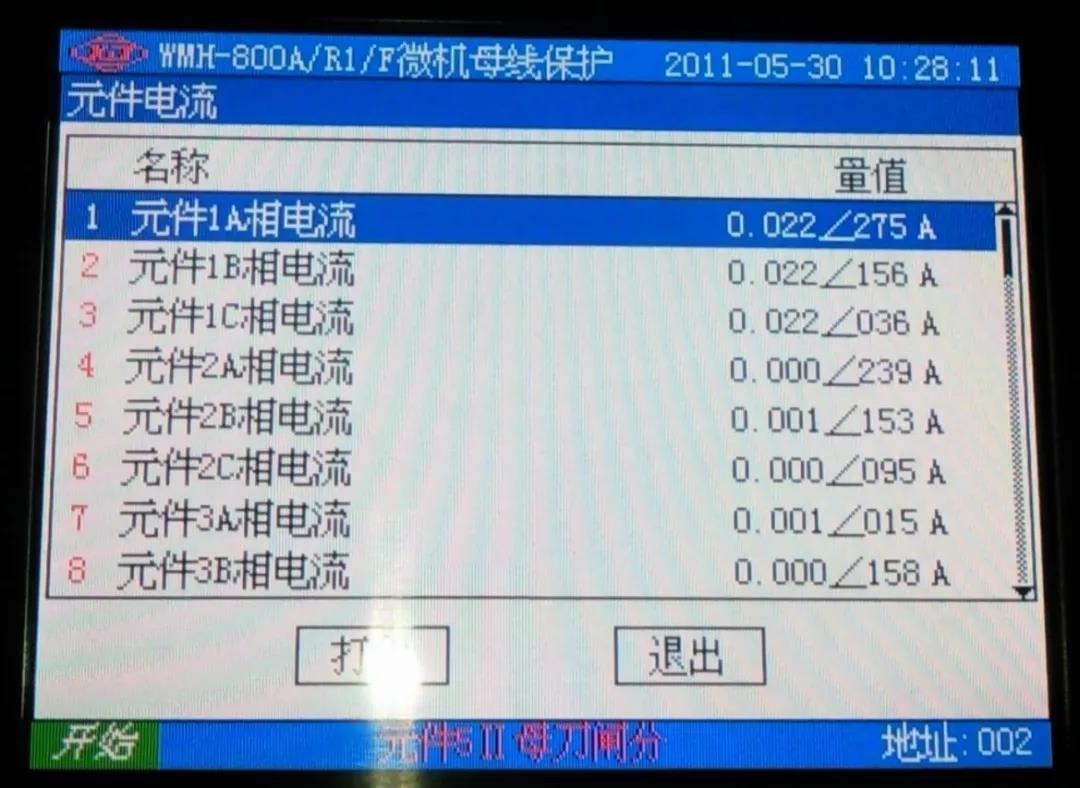

二次采樣結果：

?

?
