備用電源自動投入裝置是指當線路或用電設備發生故障時，能夠自動迅速、準確地把備用電源投入用電設備中或把設備切換到備用電源上，保障不斷電。

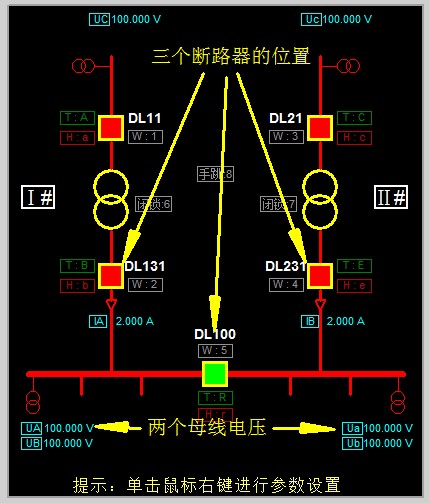

備用電源自動投入裝置的主要判據是兩個母線電壓和三個開關的位置。 在母線有壓且可以操作真實斷路器的情況下，我們可以通過“拉開關”的方式傳動備自投。 母線電壓正常輸入到備自投裝置，DL131、DL231合，DL100分（紅色代表合并，綠色代表斷開），如下圖：

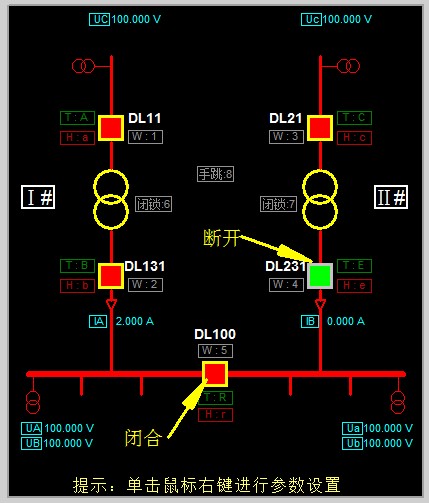

拉開II母電壓輸入的空氣開關，備自投裝置感知II母失壓，將跳開進線2斷路器DL231、合橋（分段）斷路器DL100，如下圖：

若沒有母線電壓，進行試驗則需要使用繼保儀給備自投裝置加兩組電壓。

武漢豪邁電力繼保之星-1600 繼電保護測試系統具備6相電壓且有專門的備自投實驗?zāi)K，進行備自投裝置試驗比較方便。 接下來，我們一起來看看，如何使用只有4相電壓和4路開出的 繼保之星-S系列手持式繼電保護測試系統 進行備自投試驗。

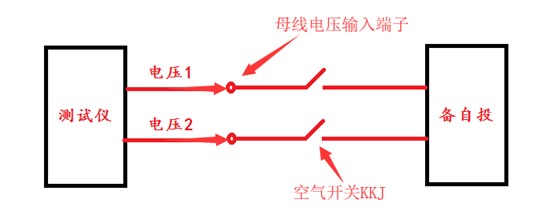

若可以操作三個真實斷路器，僅需要手持式繼保儀提供兩組電壓，接線方式如下：

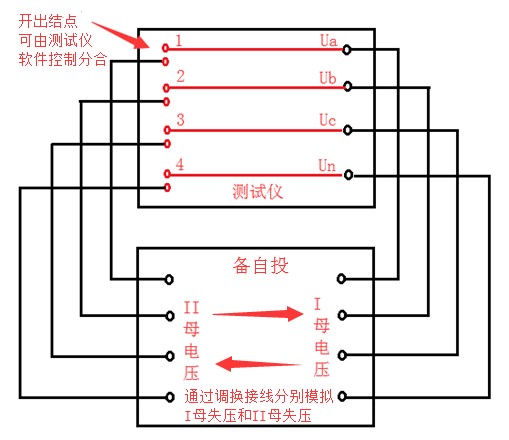

將Ua、Ub、Uc接入I母電壓輸入端子，在手持式繼保儀的電壓輸出端子并聯出一組電壓線，接在繼保儀的開出接點，再由繼保儀開出接點的另一端接入II母電壓。 此時 繼保儀的開出接點充當一個三相空開，可以由軟件控制分合，模擬II母有壓和失壓。 需 要模擬I母有壓、失壓時，將接在備自投裝置端子排的兩組電壓線調換即可。

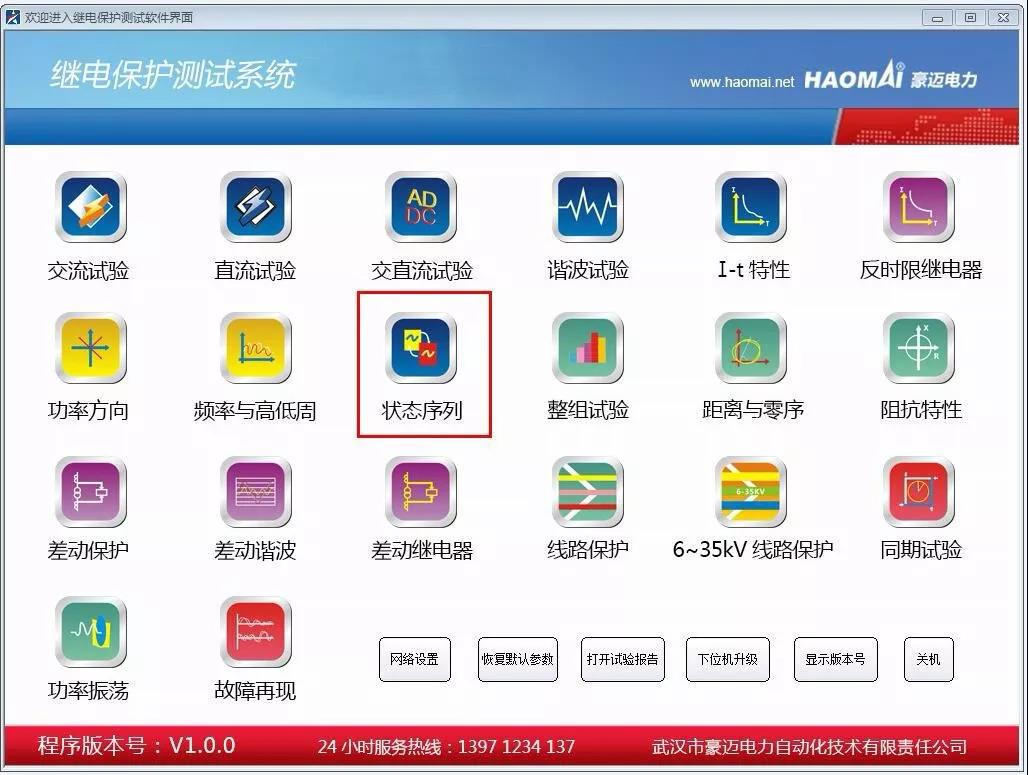

通常使用“狀態序列”進行該試驗。

第一個狀態設為故障前狀態： 將電壓設置為57.735V，開出量1~4狀態全部設為合。 I、II電壓輸入備自投裝置、再手動將斷路器置于合適位置，備自投充電。

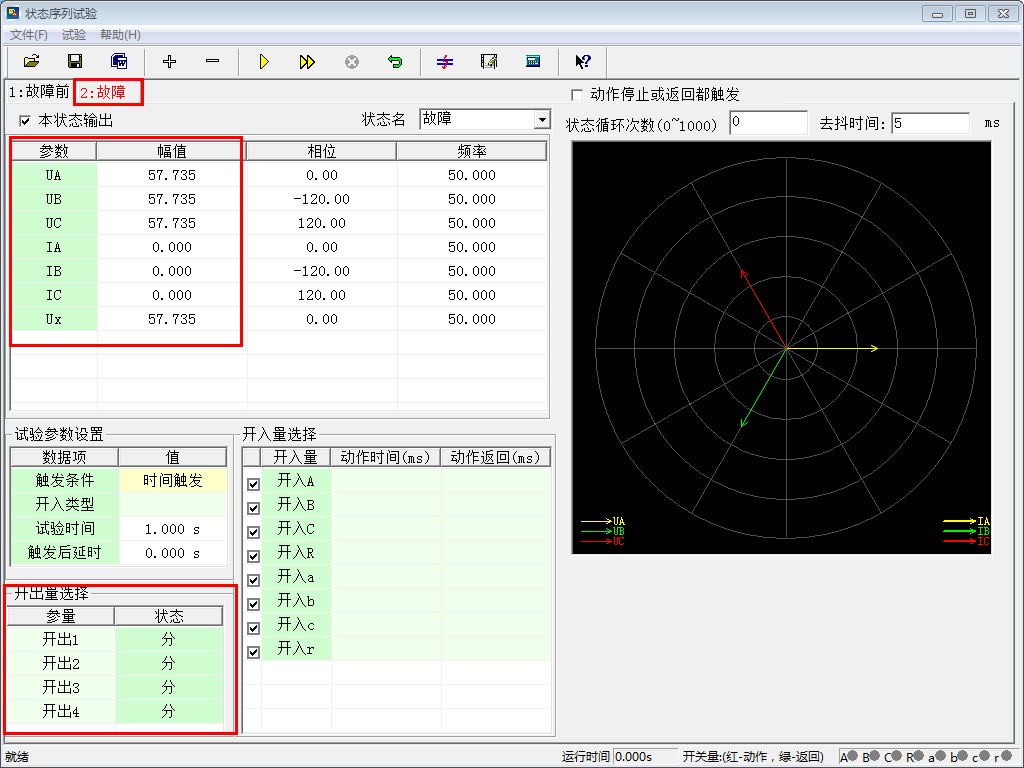

第二個狀態開出量狀態全部為分，繼保儀的開出接點處于斷開狀態，可以模擬II母失壓。

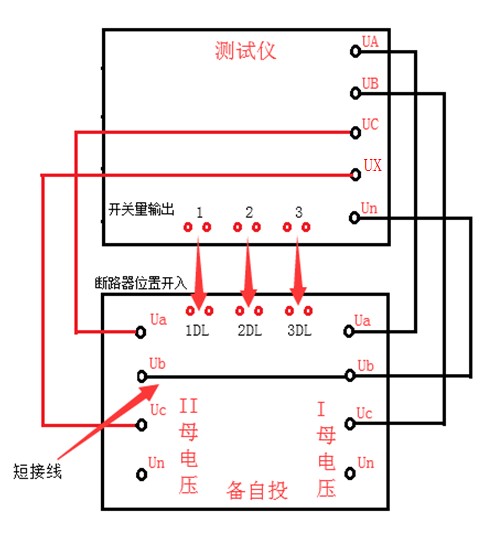

以上接線方式占用了所有的開出。 若我們不能操作真實斷路器，需要用開出節點模擬斷路器位置時，可以采用以下接線方式實現用4路電壓模擬2組電壓。

如上圖所示： 繼保儀的UA接備自投I母的Ua； UB接備自投I母的Uc； UC接備自投II母的Ua； UX接備自投II母的Uc； 備自投I、II母的Ub短接后接在繼保儀的Un上。 狀態序列應設置四個狀態：

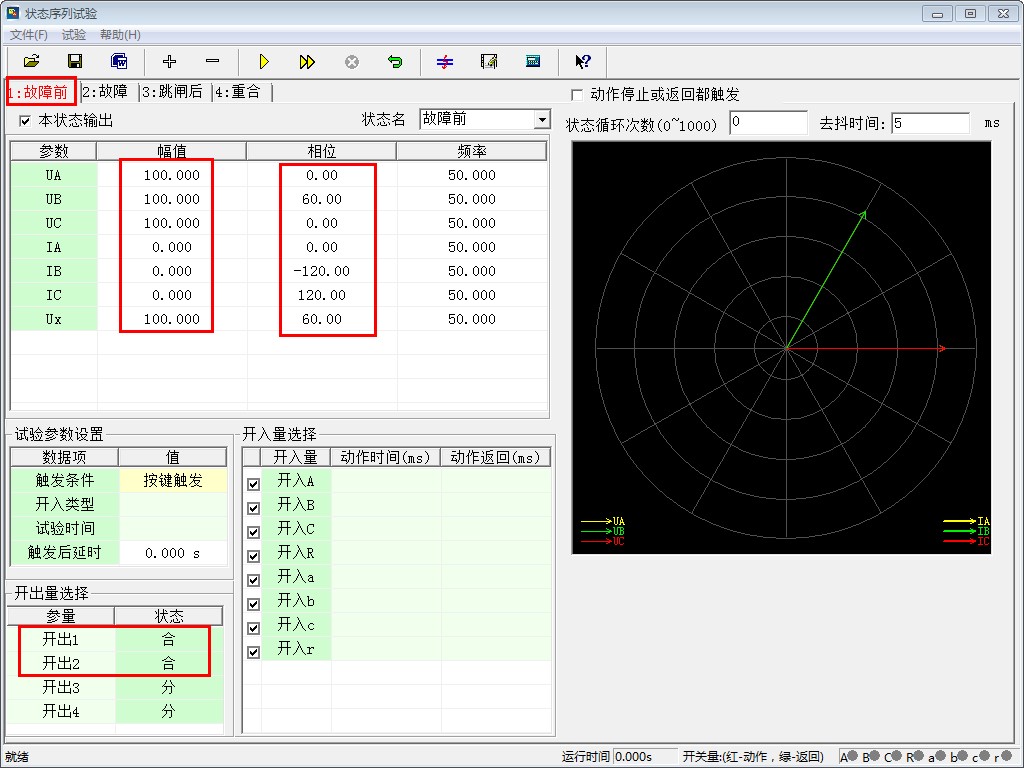

1）故障前。 UA和UB將模擬I母電壓，幅值均設置為100V、相位相差60°； UC和UX將模擬II母電壓，幅值均設置為100V、相位相差60°。 因 繼保儀的開出1、2分別接DL131、DL231的合位信號（HWJ），設置開出1、2狀態為閉合，表示進線DL131、DL231斷路器都處于合位。

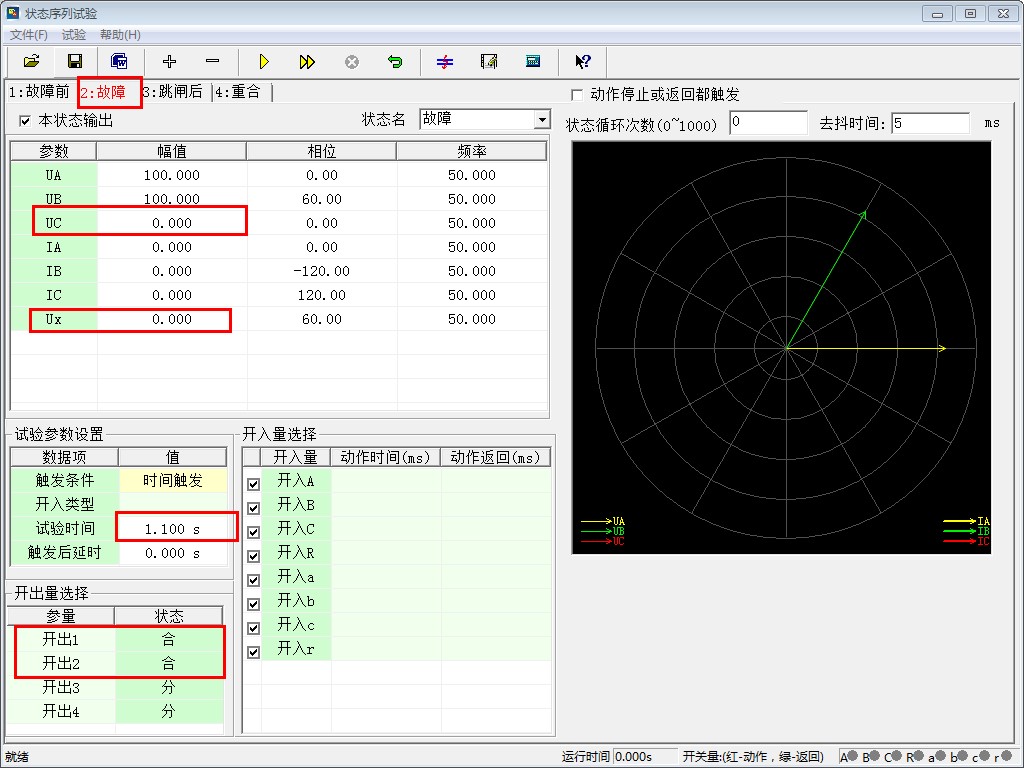

2）故障態。 UC和UX電壓設置為0表示II母失壓，假設備自投裝置跳閘延時1s，則狀態二的輸出時間要比定值大0.1s。 進入此狀態時，備自投裝置還未給DL231斷路器發跳閘命令，故DL131、DL231仍為合位，開出1、2狀態仍為閉合。

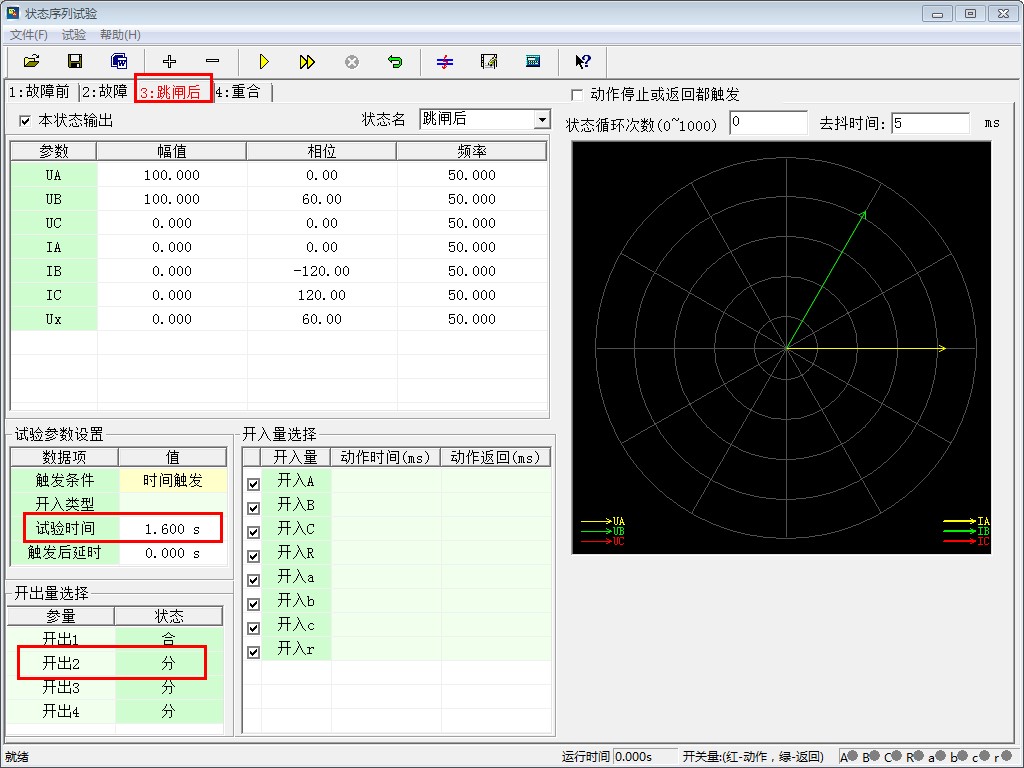

3）跳閘后。 II母失壓后，備自投檢測到DL231斷開才會給DL100發合閘命令。 因此開出量1狀態設為閉合，表示DL131合位、開出量2狀態設為斷開，表示DL231已跳開。 這個狀態的輸出時間應大于備自投裝置的合閘時間，假設合閘時間為1.5s，那么設置1.6s比較合適。

4）重合。 在傳統變電站，測試儀依次模擬前三個狀態后，備自投裝置會向外發出合DL100的命令，備自投試驗結束。 若 不設置重合狀態，備自投裝置可能會因?yàn)闆]有接收到DL100的合閘位置，會報備自投失敗。 狀態四設置時 I母、II母均有壓，DL131、DL100合位，輸出時間任意。
