【實操】IEC61850-9-2參數配置方法
發布時間：2019/08/01武漢市豪邁電力自動化技術有限責任公司
界面說明：

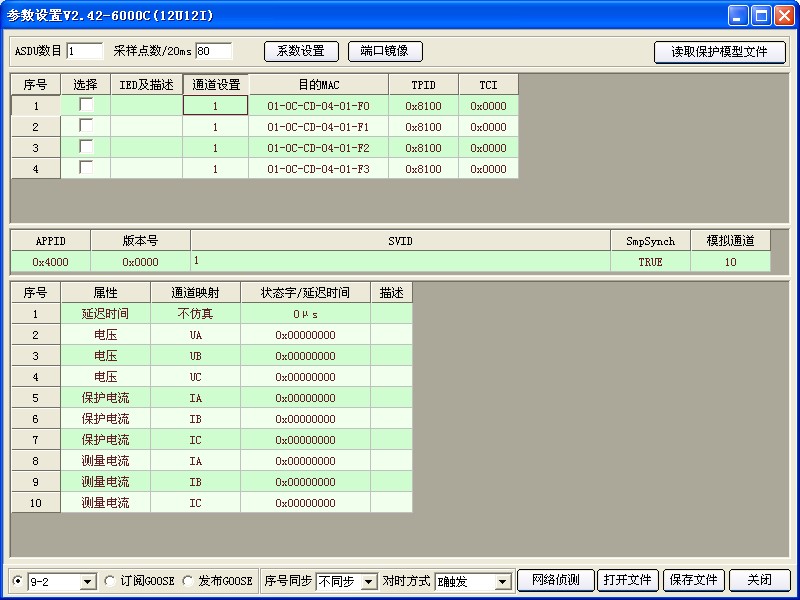

ASDU數目： 每幀報文中包含的采樣點數目，最大為10
采樣點數/20ms： 20ms時間中采樣點數目
目的MAC地址： 表示目的MAC地址（列表一）
TPID： 標識號（默認為8100，不能修改）
TCI： 標識（通過設置優先級，CFI和VLanID進行修改）
APPID： 裝置 標識ID（列表二）
版本號： 配置版本號
SVID： 虛擬ID號，最大為50字符
SmpSynch： TRUE或FALSE
模擬通道： 設置輸出模擬通道個數，最大為50
屬性設置和通道映射設置（列表三）

狀態字/延遲時間： 范圍為0~99999μs



系數設置如下：

說明：

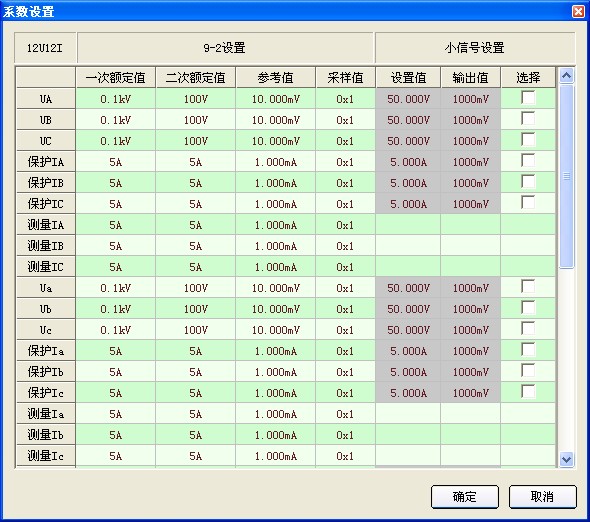

設置系統的一次額定值、二次額定值、參考值、采樣值和小信號信息， 輸出通道有UA、UB、UC、保護IA、保護IB、保護IC、測量IA、測量IB、測量IC、Ua、Ub、Uc、保護Ia、保護Ib、保護Ic、測量Ia、測量Ib、測量Ic和UU、UV、UW、保護IU、保護IV、保護IW、測量IU、測量IV、測量IW、Uu 、Uv、Uw、保護Iu、保護Iv、保護Iw、測量Iu、測量Iv、測量Iw共36路。

1

訂閱GOOSE配置





界面說明：

目的MAC地址： 表示目的MAC地址（列表一）

TPID： 標識號（默認為8100，不能修改）

TCI： 標識（通過設置優先級，CFI和VLanID進行修改）

APPID： 裝置標識ID

通道數目： 設置通道輸出數目，手動輸入最多為200

可以設置StaNum、SeqNum、GocbRef、GoID、DsRef等信息（列表二）

可以設置通道映射關系、描述、類型和值（列表三）

讀取保護模型文件： 用于打開分析保護廠家提供的SCD文件。 將目的MAC地址、TPID、TCI、APPID、GocbRef、GoID、版本號、DsRef等信息解析，同時也提取出相應的開入量信息，包括描述、類型和值，設置映射節點。

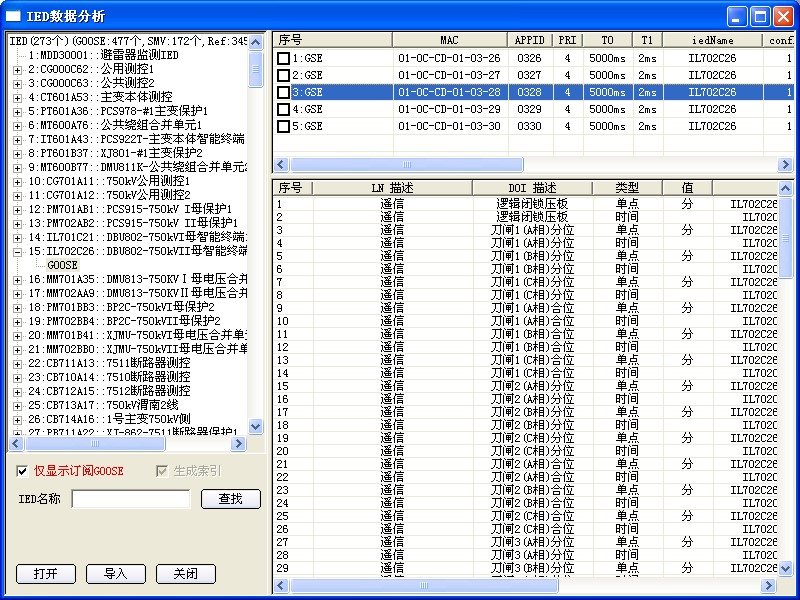

打開SCD文件窗口：

選擇需要配置的項目導入，選擇不同的試驗項目導入相應的參數設置，包括9-2、FT3擴展、訂閱GOOSE、發布GOOSE的試驗參數導入。

操作：

通過鼠標左鍵選擇IED名稱

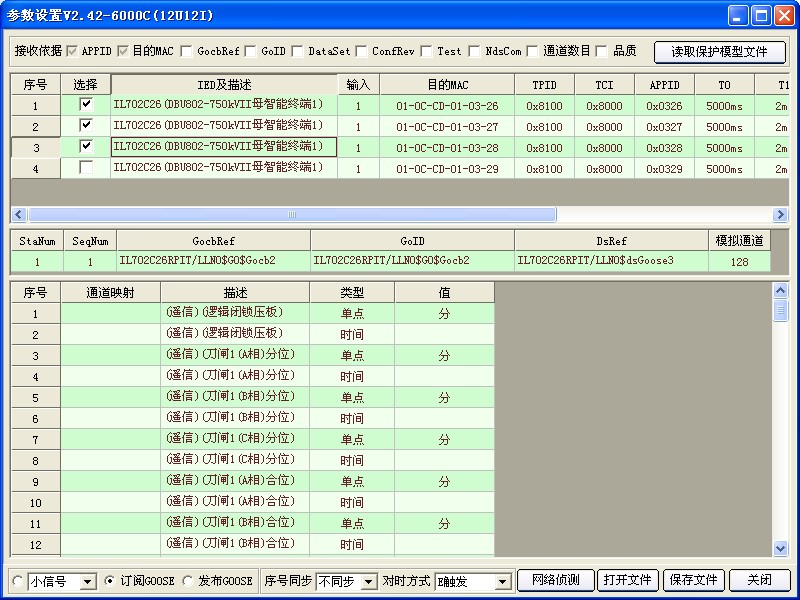

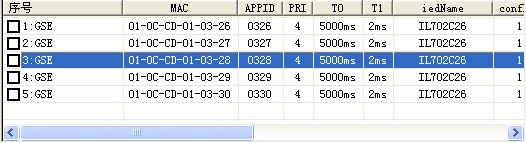

在右邊列表中顯示配置信息，通過鼠標左鍵選擇某項GSE信息：

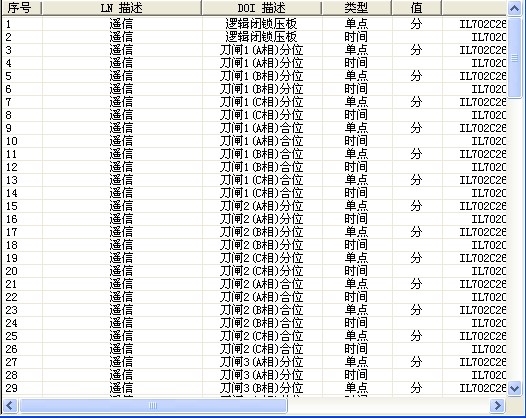

在界面下方顯示對應IED中某GSE或SMV信息中的通道詳細信息：



選擇完成后，點擊左下方的“導入”按鈕，將對應信息導入到主界面，包括IED名稱及描述、目的MAC、TPID、TCI、APPID、GocbRef、GoID、DsRef和所有通道類型、值和描述等。

2

發布GOOSE配置



界面說明：

目的MAC地址： 表示目的MAC地址（列表一）

TPID： 標識號（默認為8100，不能修改）

TCI： 標識（通過設置優先級，CFI和VLanID進行修改）

APPID： 裝置標識ID

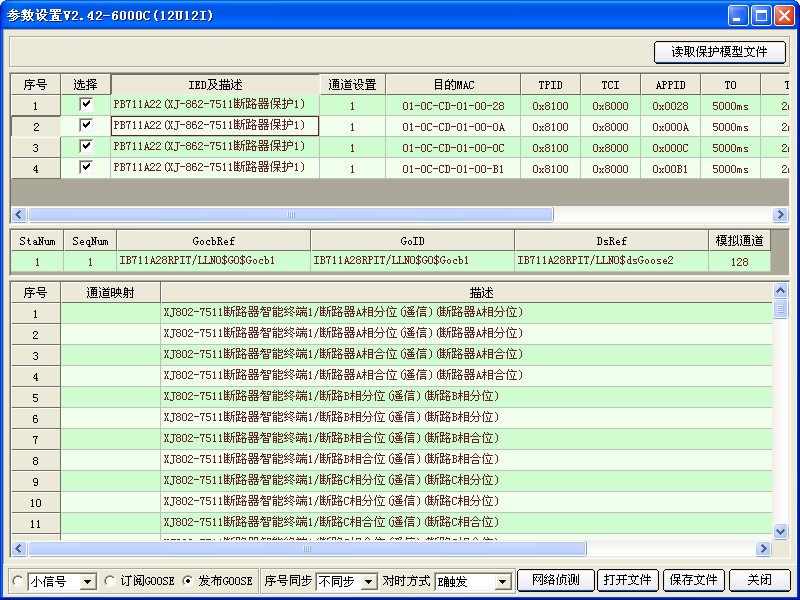

通過[列表2]設置參數StaNum、SeqNum、GocbRef、GoID、DsRef等

通道數目： 設置通道輸出數目，手動輸入最多為200。

讀取保護模型文件： 用于打開分析保護廠家提供的SCD文件。 將目的MAC地址、TPID、TCI、APPID、GocbRef、GoID、版本號、DsRef等信息解析，提取相應的開入量信息，包括描述、類型和值，設置映射節點。
?
