合并單元測試時需要對其額定延遲時間、角差以及比差等參數進行驗證，測試原理一般采用插值法和同步法。

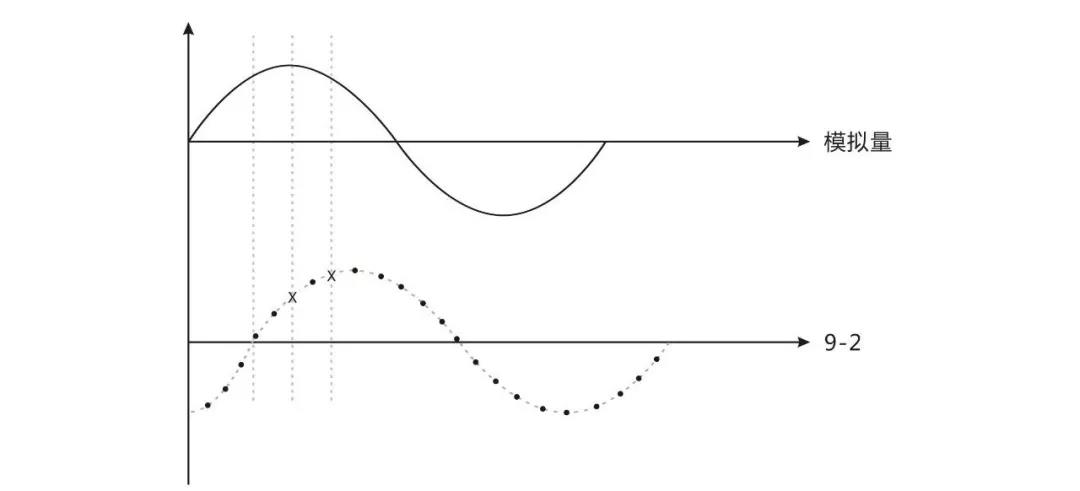

設置自身晶振控制采樣，此時有可能出現模擬量的采樣點無對應的9-2點，則需插值計算出9-2點的大小，如上圖中X點需要插值計算得到。

假定9-2為Am，模擬量為An：

• 相差計算： 上位機取軟件界面的設置頻率，相應地計算出9-2及模擬量Ai表達式。

• 時差計算： 上位機計算出角差之后，取軟件界面的頻率設置值參與時差計算，在已知頻率的情況下，可通過相差計算出時差。

• 比差計算： 離散傅氏變換法得到當前頻率下9-2和模擬量的幅值，在比差計算中，測試機設定模擬量的幅值為基準值，從而得到比差。

• 諧波計算： 測試儀輸出包含多次諧波分量的模擬量，在基波頻率為50Hz的情況下，根據傅氏變換可得A50為基波含量，A100為二次諧波含量，A150為三次諧波含量，以此類推，以模擬量各次諧波含量的幅值為基準值，得到諧波含量的比差。 （計算方法與比差計算一樣）

已知同一采樣周期內的模擬量及9-2的4000個點數據的情況下，通過傅氏變換可得兩者的基波函數和諧波函數，在PPS觸發采樣時刻（即整秒時刻）時模擬量點的瞬時相位可通過數學計算得出。 在9-2報文中，計數器為0的報文點的瞬時相位也可計算得出，這兩個點是對應關系，兩者之間的瞬時相差即為同步法下的相差。 兩者之間的時差即為零號報文延時。

插值法不需要外部時鐘對時，依靠裝置本身的時間進行采樣，而同步法需要測試儀與合并單元在同一時間系統內，因?yàn)橥椒ū容^的是整秒時刻的模擬量值與零號報文兩點之間的數據。 由于保護裝置應能具備不依賴于外部時鐘進行計算的能力，故保護裝置通常采用插值法計算9-2報文值。
