保護裝置： CSC-103線路保護裝置
測試儀： 繼保之星-Z70 手持式數模一體繼電保護測試儀
智能站超高壓線路保護裝置調試與常規站調試主要區別是IEC61850數字量配置，下面介紹使用繼保之星-Z7 0 手持式數模一體繼電保護測試儀進行智能站CSC-103線路保護裝置的零序保護試驗。

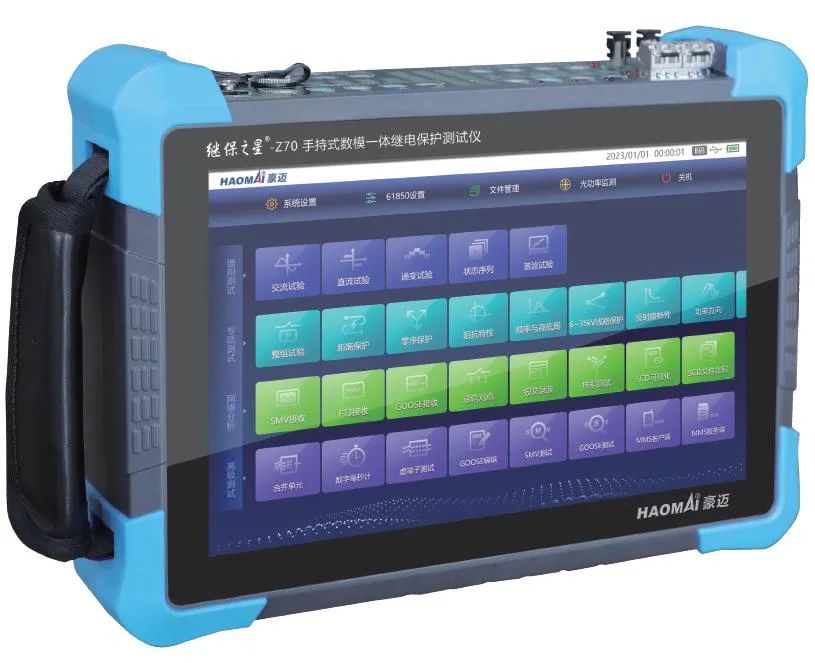

△ 繼保之星-Z70 手持式數模一體繼電保護測試儀
1）繼保之星-Z70 IEC61850數字量設置：
解析SCD文件： 點擊61850打開SCD文件，找到所有試驗的保護裝置IED名稱，也可通過搜索IED名稱快速定位。 右側控制塊信息顯示所選IED的GOOSE及SV信息，左下角顯示導入的GOOSE，右下角顯示導入的SV。
配置SV控制塊信息，點擊導入的PL2201操作箭頭，進入SV控制塊設置，選擇通道為1，自動映射電流電壓到IABC/UABC。
配置GOOSE控制塊信息，點擊導入的PL2201A控制塊，類型改為訂閱，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應跳閘開入量。
點擊導入的IL2201A控制塊，類型改為發布，點擊后方箭頭操作，進入GOOSE控制塊設置，選擇通道為2，映射對應開關位置開出量。

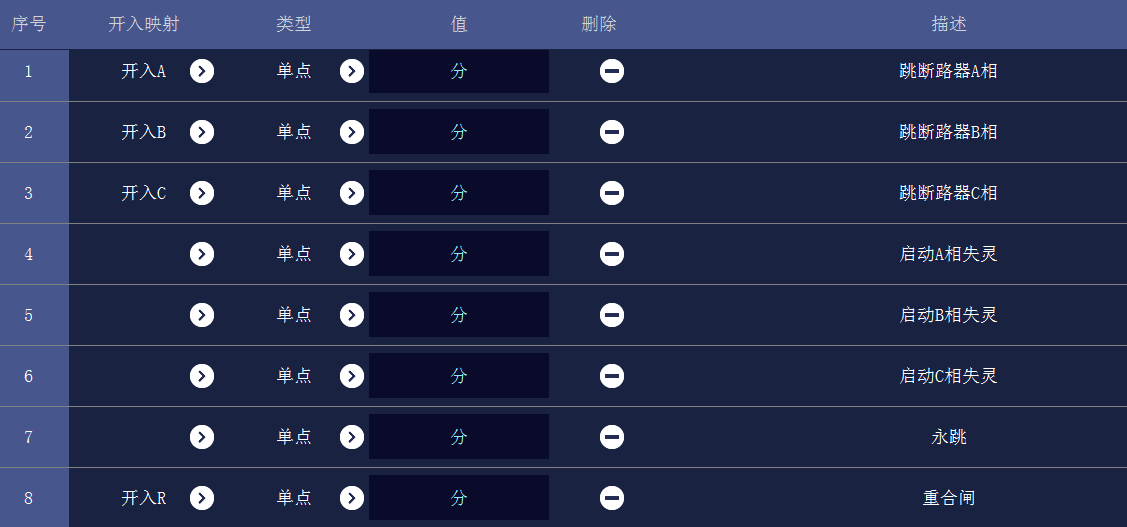

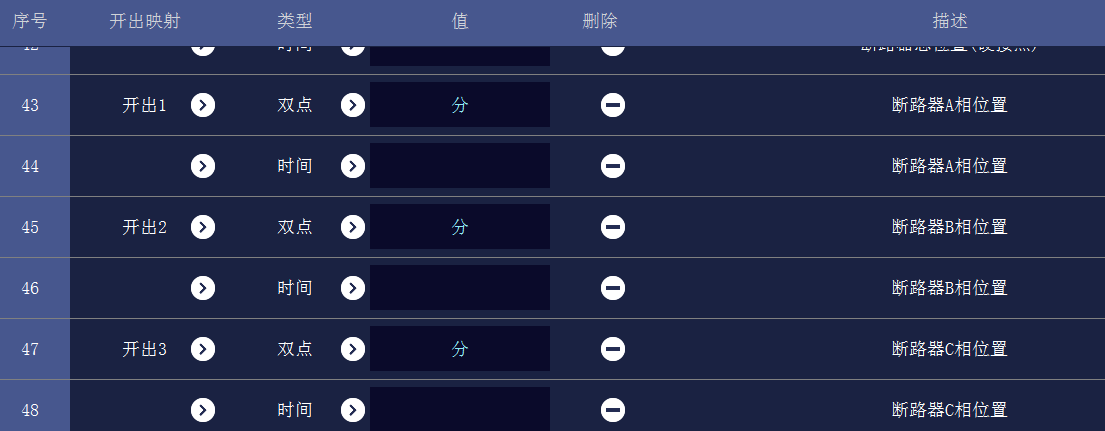

△ 開出量映射配置

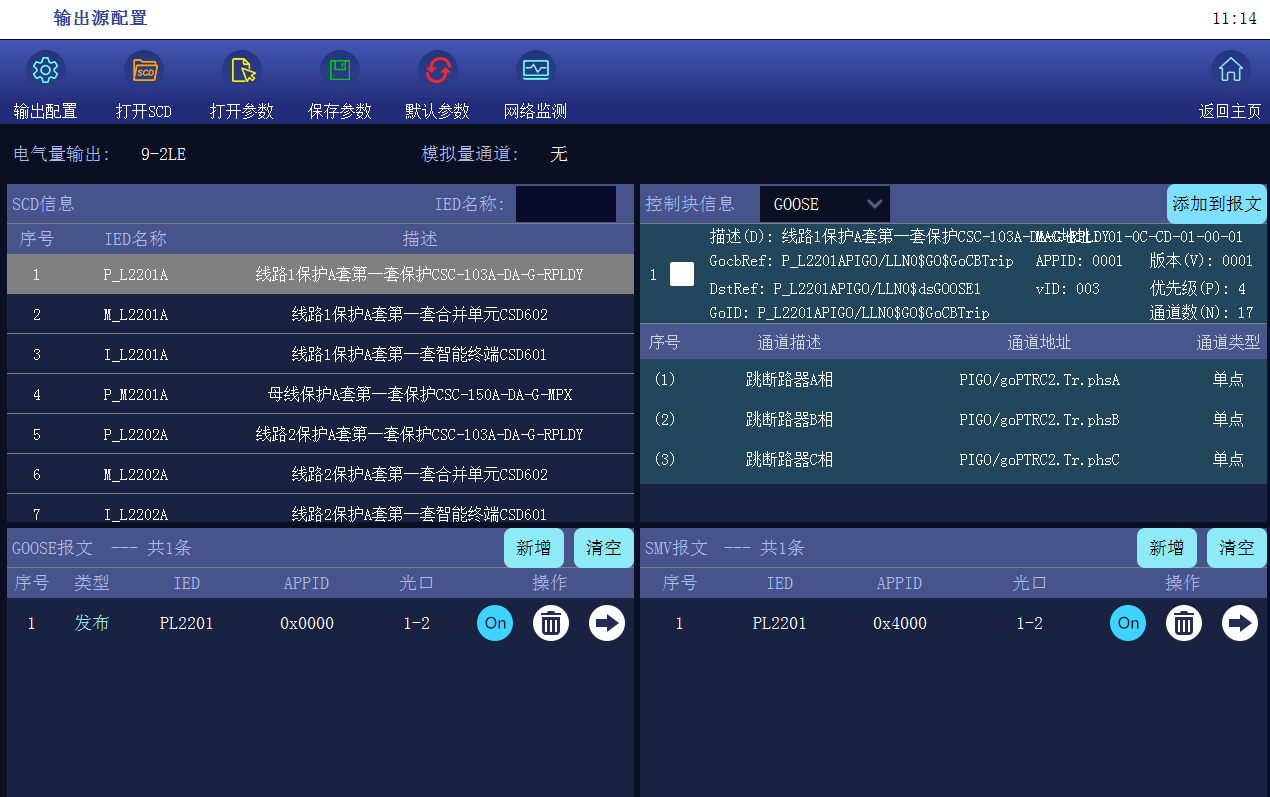

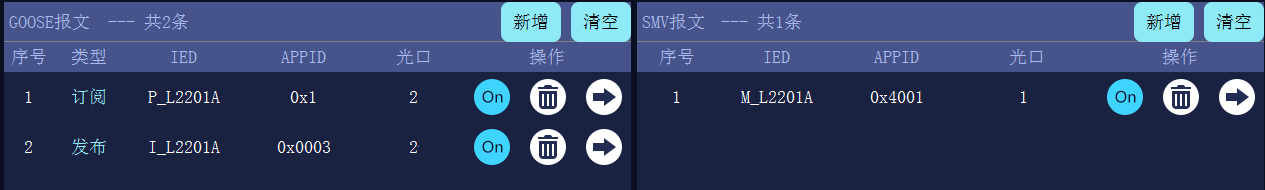

△ SV/GOOSE配置

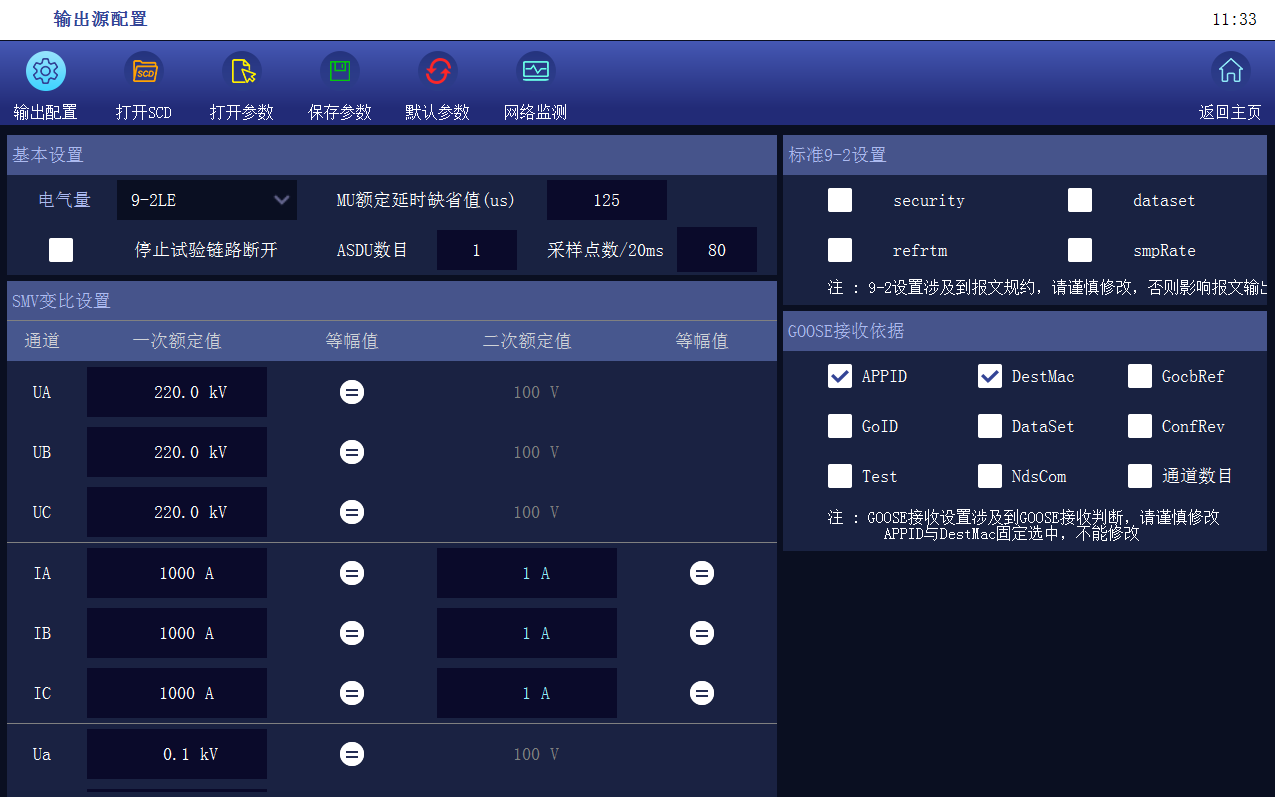

在輸出配置菜單中配置SMV變比設置，此處只需更改電壓電流一次額定值，其他選擇默認。
以上操作即完成CSC-103保護裝置的IEC61850配置。
將測試儀光口1接入保護裝置SV板的2口，用于給保護裝置加量。 測試儀光口2接入保護裝置GOOSE板的2口，用于給保護裝置施加開關位置和采集保護裝置動作時間。

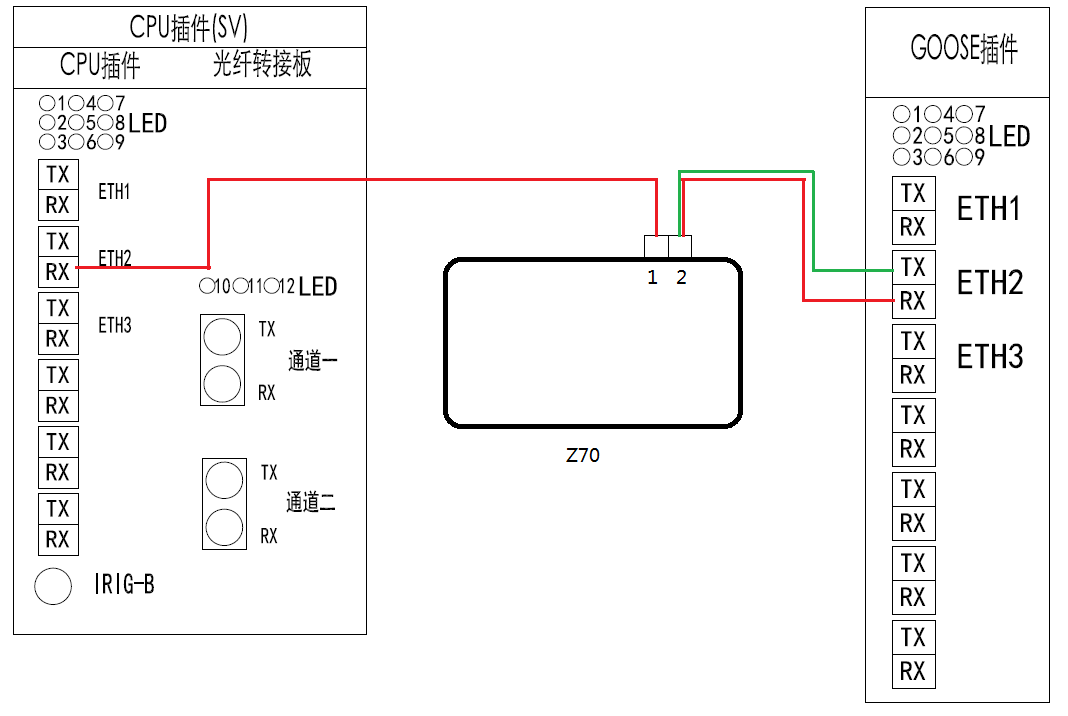

△ 光纖接線示意圖
2） 保護壓板設置：
“壓板定值”中將“差動保護”軟壓板置“0”，將“距離保護”軟壓板置“0”，將“零序保護”軟壓板置“1”，保護屏斷開“檢修”功能硬壓板。
繼保之星-Z70 軟件主要包括通用測試、專項測試、網絡分析和高級測試模塊。

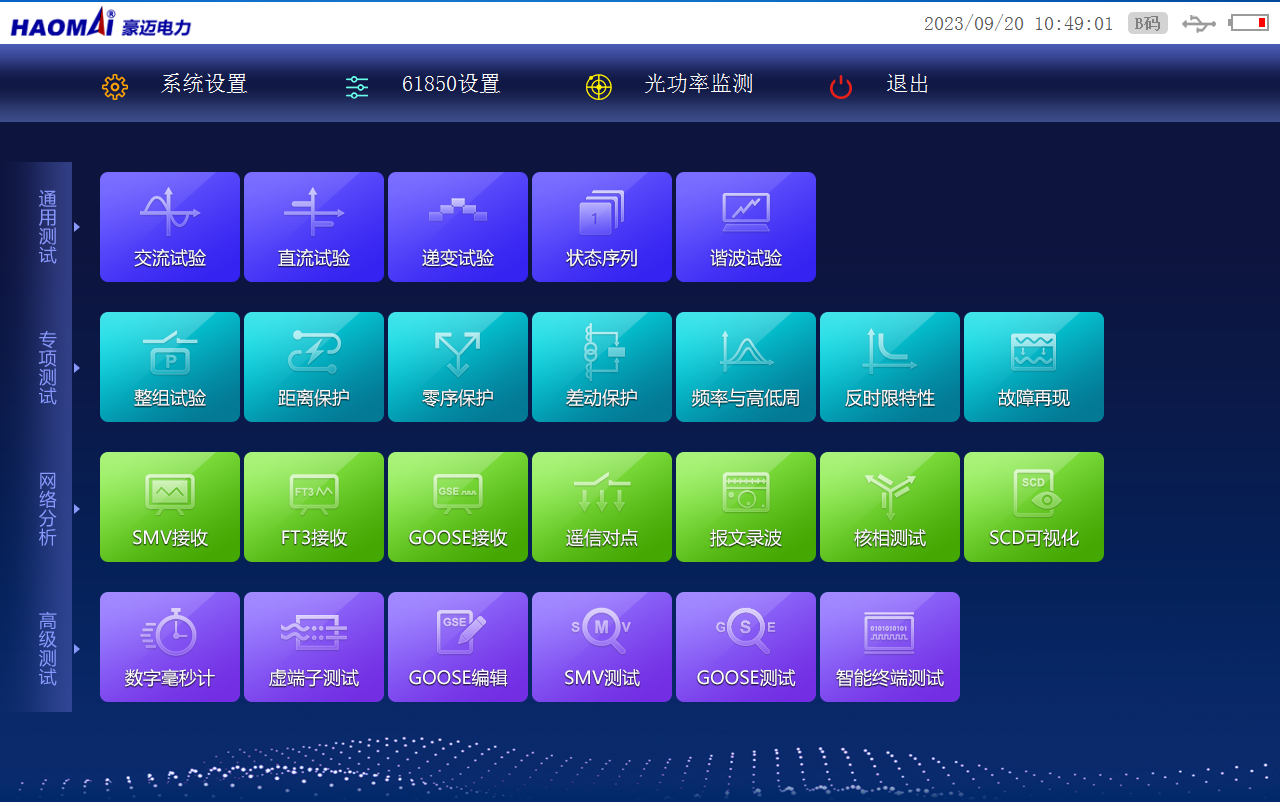

△ 繼保之星-Z70 軟件主界面
1）模擬A相接路故障，在“零序保護”菜單里，按照定值設置參數。

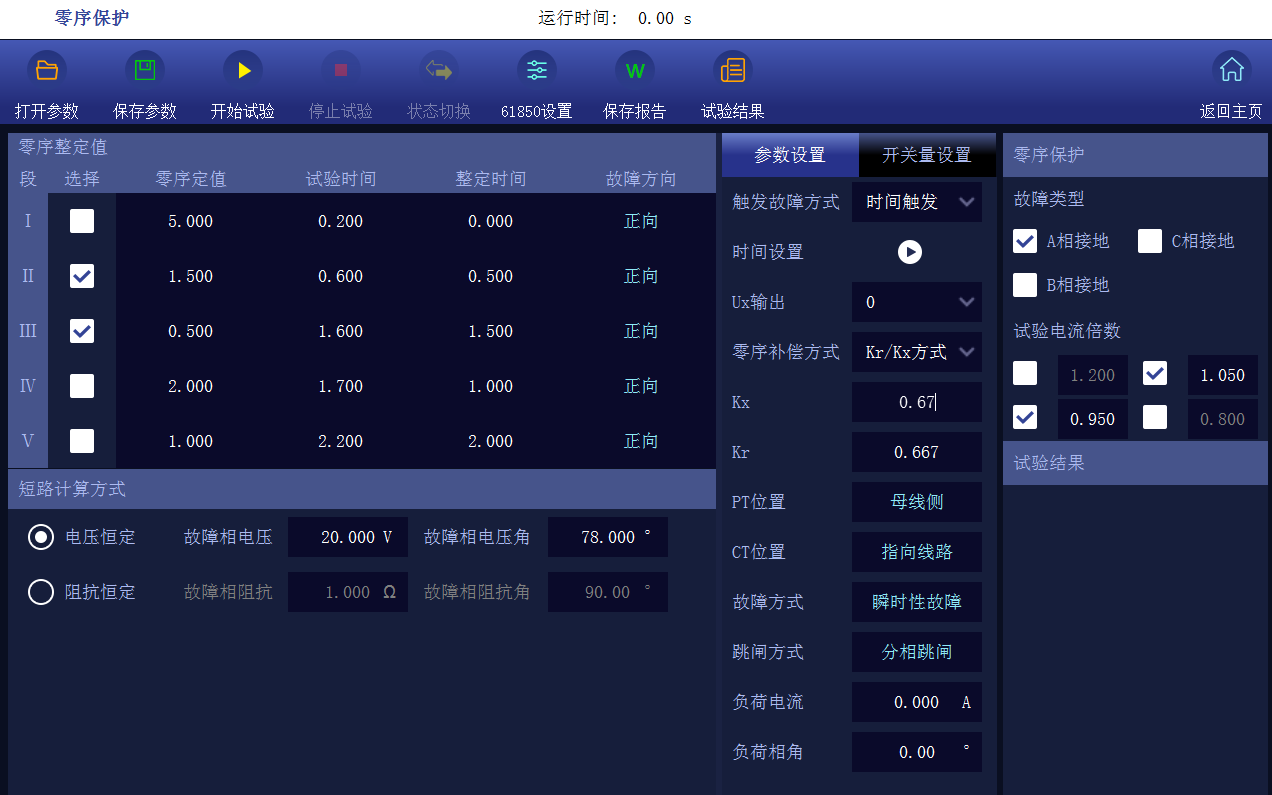

△ 零序保護參數設置
2）加量，設置完成后，點擊運行。
待充電指示燈亮起后，切換至下一狀態， 繼保之星-Z70 按照設置參數依次完成A相接地的1.05倍和0.95倍的動作情況測試。
接地距離II保護動作有跳閘信號燈顯示，先跳A，再重合A，由于瞬時性故障不再三跳，測試儀收到保護發出的跳合閘信號。 接地距離III保護動作有跳閘信號燈顯示，直接跳ABC，由于投的是單相重合閘，三相跳閘時不再重合。 測試儀收到保護發出的跳閘信號及動作時間。

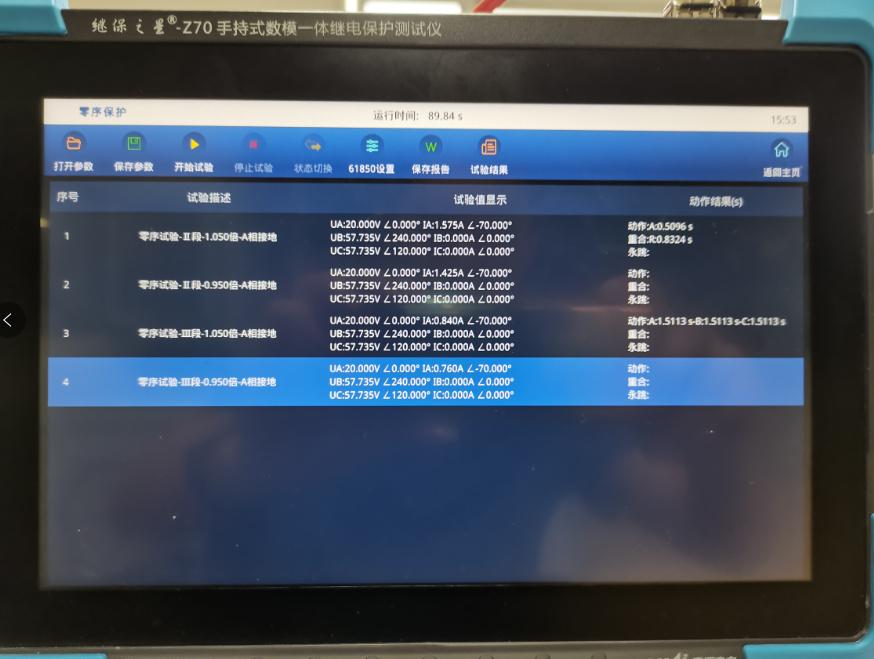

△ 保護裝置動作情況
以上為A相接地零序II和III段的試驗方法，其他相故障試驗方法相同。 通過此試驗?zāi)K可以快速一次 性完成多段零序保護試驗，大大提高了現場調試效率。
