案例實操丨電廠新增間隔CT極性試驗
發布時間:2023/11/21武漢市豪邁電力自動化技術有限責任公司
?
?
試驗設備: HTA-3300 三相數字式智能大電流源
試驗?zāi)康模?mpchecktext contenteditable="false" id="1700536058764_0.2662894701485905"> 控制智能電流產生相位可控的大電流,注入電流互感器一次側,模擬實際負荷,一次性檢測整個一次、二次回路的向量關系,通過母差采樣判斷CT極性是否正確。

?

1、接線方法

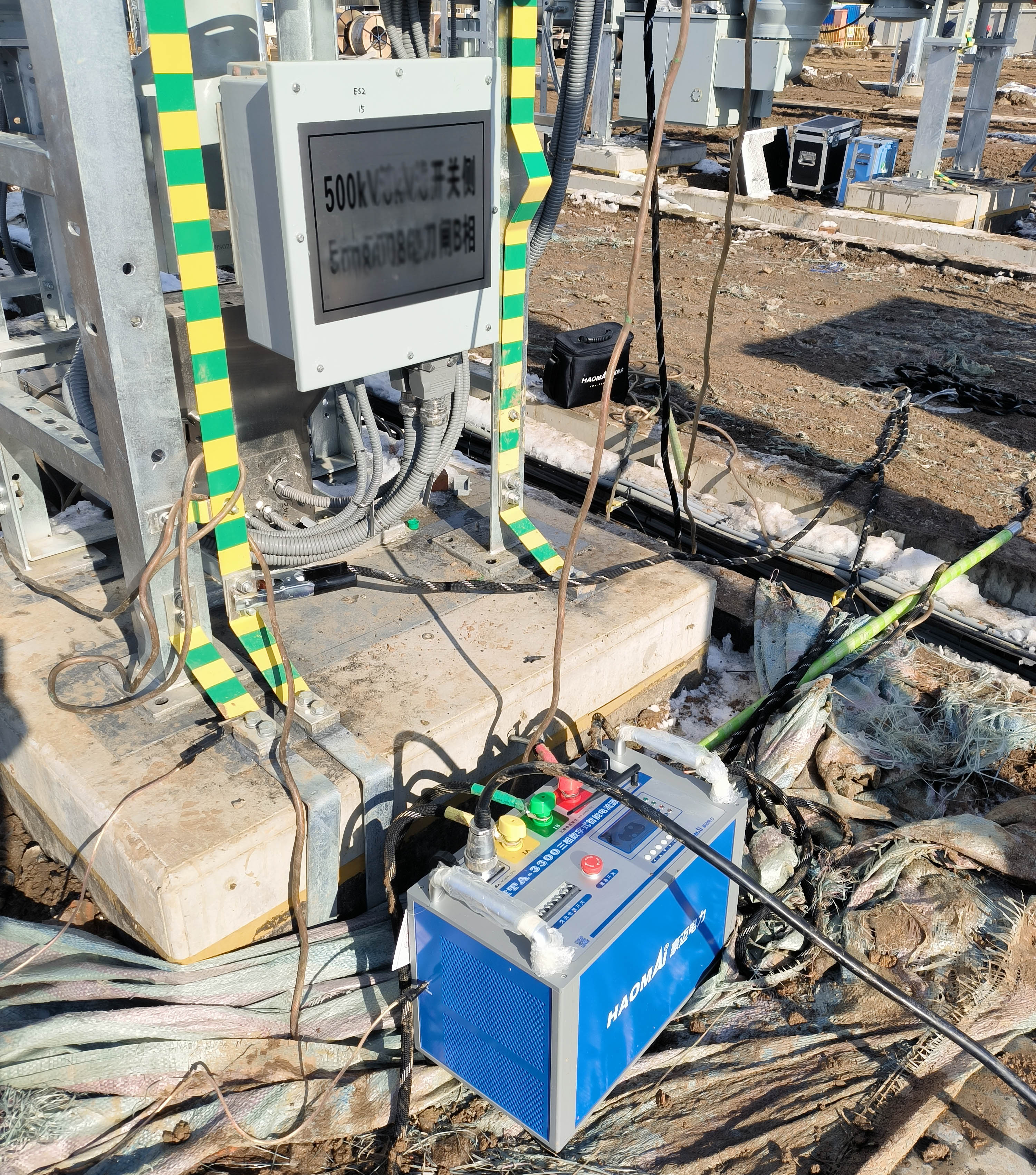

1)電流源接線: 使用HTA-3300 三相數字式智能大電流源加在5008617刀閘與線 路1側A/B/C三相上方,合上刀閘50086、50081、50096,合上開關5008,在刀閘5 00967下側 CT側同時接入地排形成一個回路。

?
2)斷開其它間隔隔離刀閘。
?

2、試驗流程

HTA-3300 三相數字式智能大電流源通電,設置為單機操作狀態,各相電流設置成60A幅值狀態,檢查電流相序是否正確,加C相時顯示開路無采樣,A/B兩相可以加到60A,判斷C相回路有開路,經工作人員現場實地排查是接地點側接觸存在問題,排除問題后繼續加量,HTA-3300顯示三相采樣正常,表示回路正常。 ?
?

?

HTA-3300裝置上輸出三相80A正序電流,在母差保護上查看兩個間隔采樣信息如下所示:
間隔名稱
變比
A相電流
B相電流
C相電流
線路1(支路4)
4000/1
0.02
0.02
0.02
9號機組(支路5)
0.02
0.02
0.02
差動電流
0.04
0.04
0.04
制動電流
0
0
0
通過以上數據分析,模擬區外故障,母差電流應為0A,而實際母差保護屏柜顯示差流0.2A,表示有一側CT極性接反。 由于電廠側為新投運間隔,現場工作人員分析,該間隔CT極性接反,在電廠側進行改線之后重新加量,母差差流顯示為0A,表示CT極性正常。
?

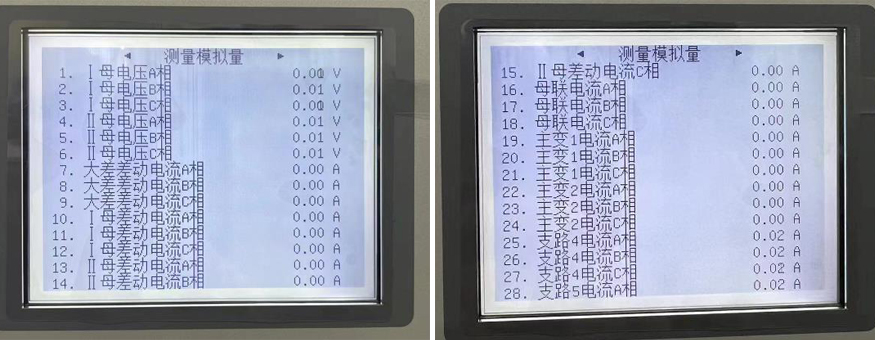

△ 現場保護采樣

3、試驗結果分析

使用HTA-3300 三相數字式智能大電流源通流,在母差保護裝置上查看采樣分析,判斷新增間隔CT極性問題,試驗過程中 發現線路開路和極性接反并及時處理,進一步保障機組的安全穩定運行。

?
