?試驗設備： 三臺 HTA-1300?單相數字式智能大電流源、YD-300E?無線遙測伏安相位儀
1、試驗準備
斷開線路與母線連接的刀閘50111，分開501127地刀，合上斷路器5011開關，PT二次側不能短路，CT二次側不能開路，HTA-1300 單相數字式智能大電流源的電源空開斷開，裝 置啟動前確保此間隔無人工作。
?
2、試驗接線

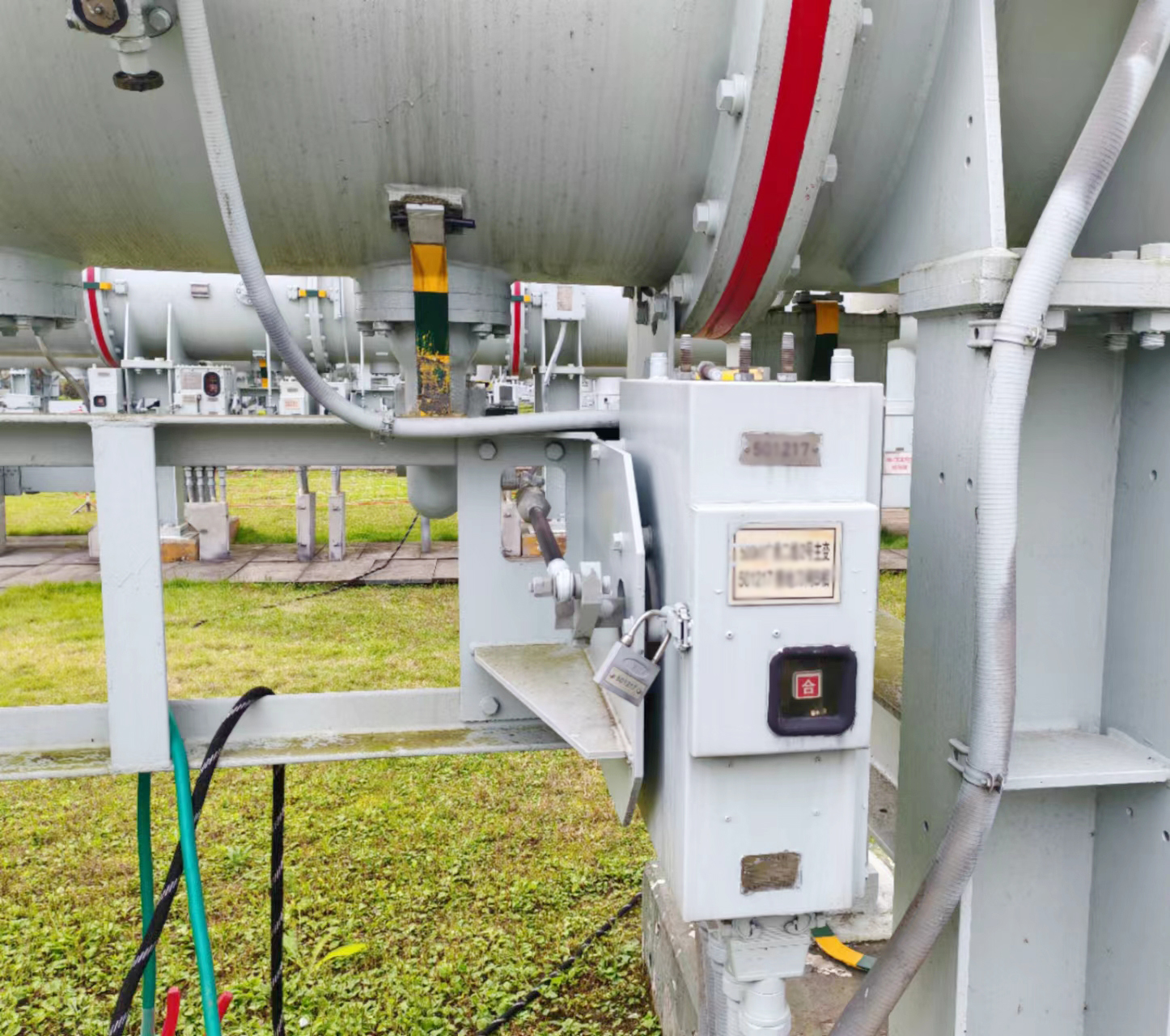

A相測試接線時，將智能大電流源的紅色電流線接到CT一次側的進線側P1，即501127A處，黑色線接到出線側P2，即501117A處，此時電流源形成回路。

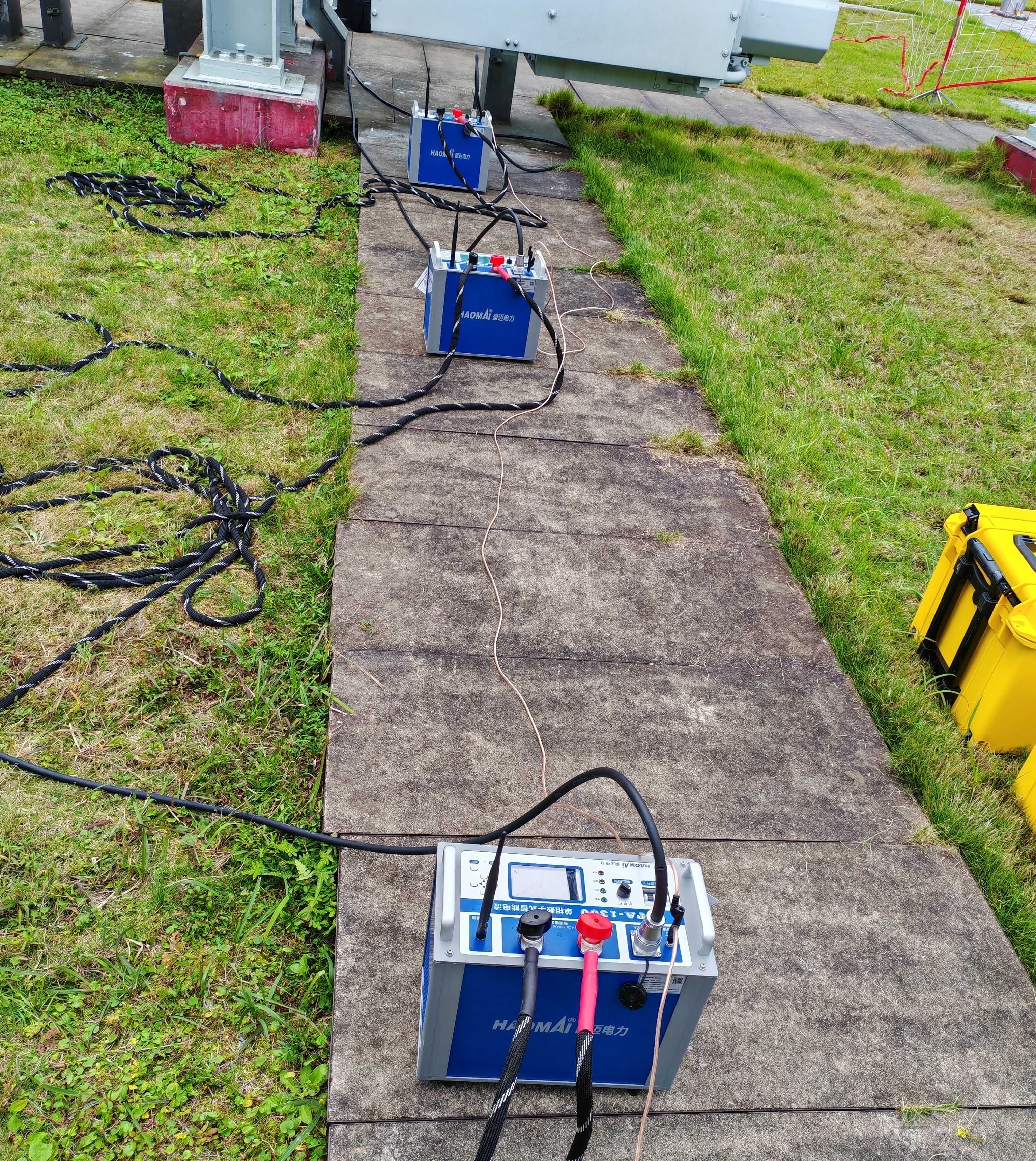

△ 三臺智能大電流源分別接到A/B/C相
一次側通過智能大電流源加流過CT形成回路，在保護裝置得到二次電流采樣，此時電流會顯示幅值正確，但角度會變化，即無電壓基準。 斷開電壓端子排，將二次電壓直接加在保護屏的電壓采樣端子處，加三相額定電壓，并將UA的電壓并聯到無線遙測伏安相位儀的電壓采樣端子，再用無線遙測伏安相位儀控制電流源輸出，電流源輸出電流與保護裝置的電壓電流角度為同一個基準，此時UA角度為0°，計算角度超前或滯后。

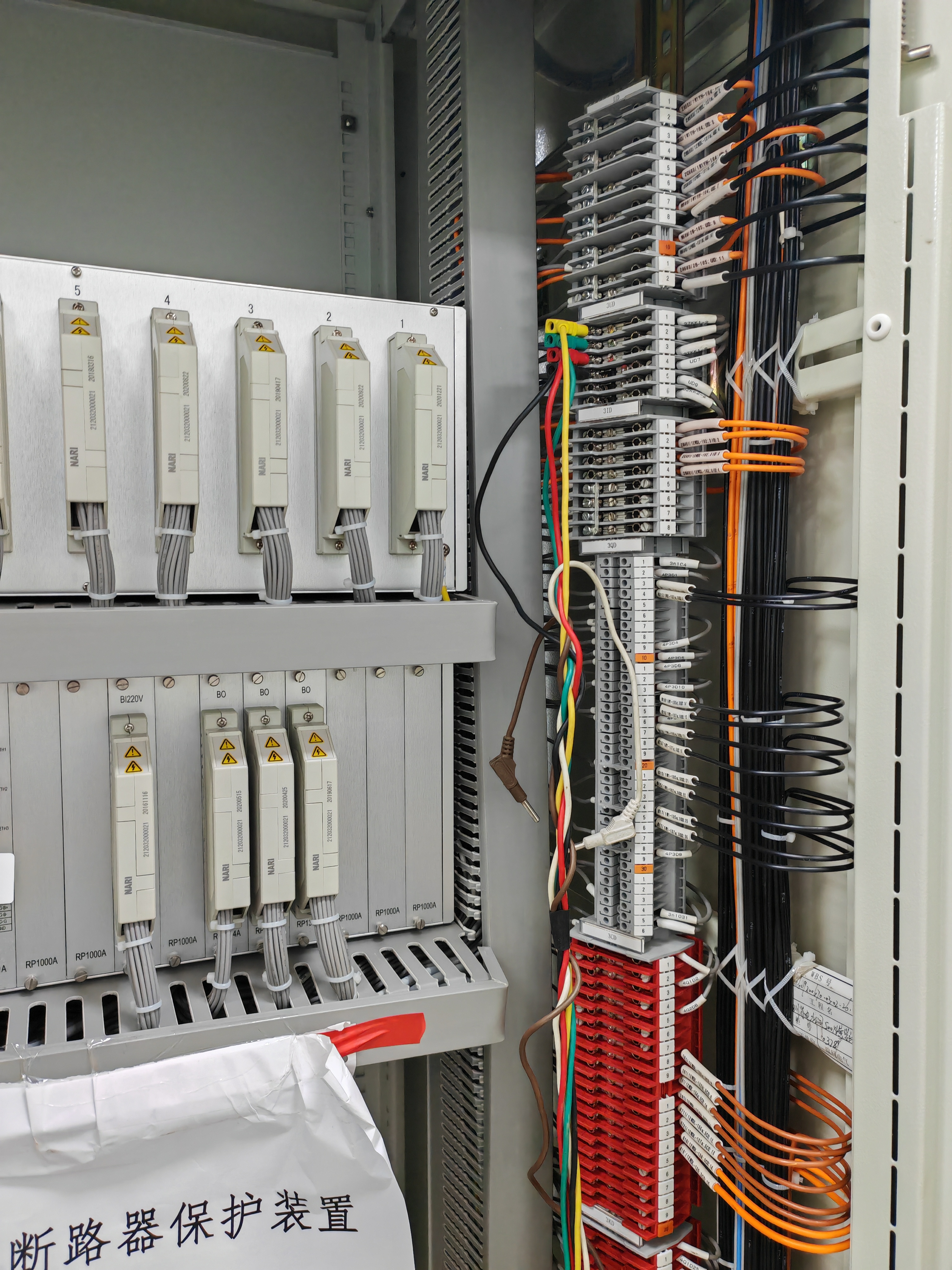

△ 5011斷路器保護電壓端子加量處

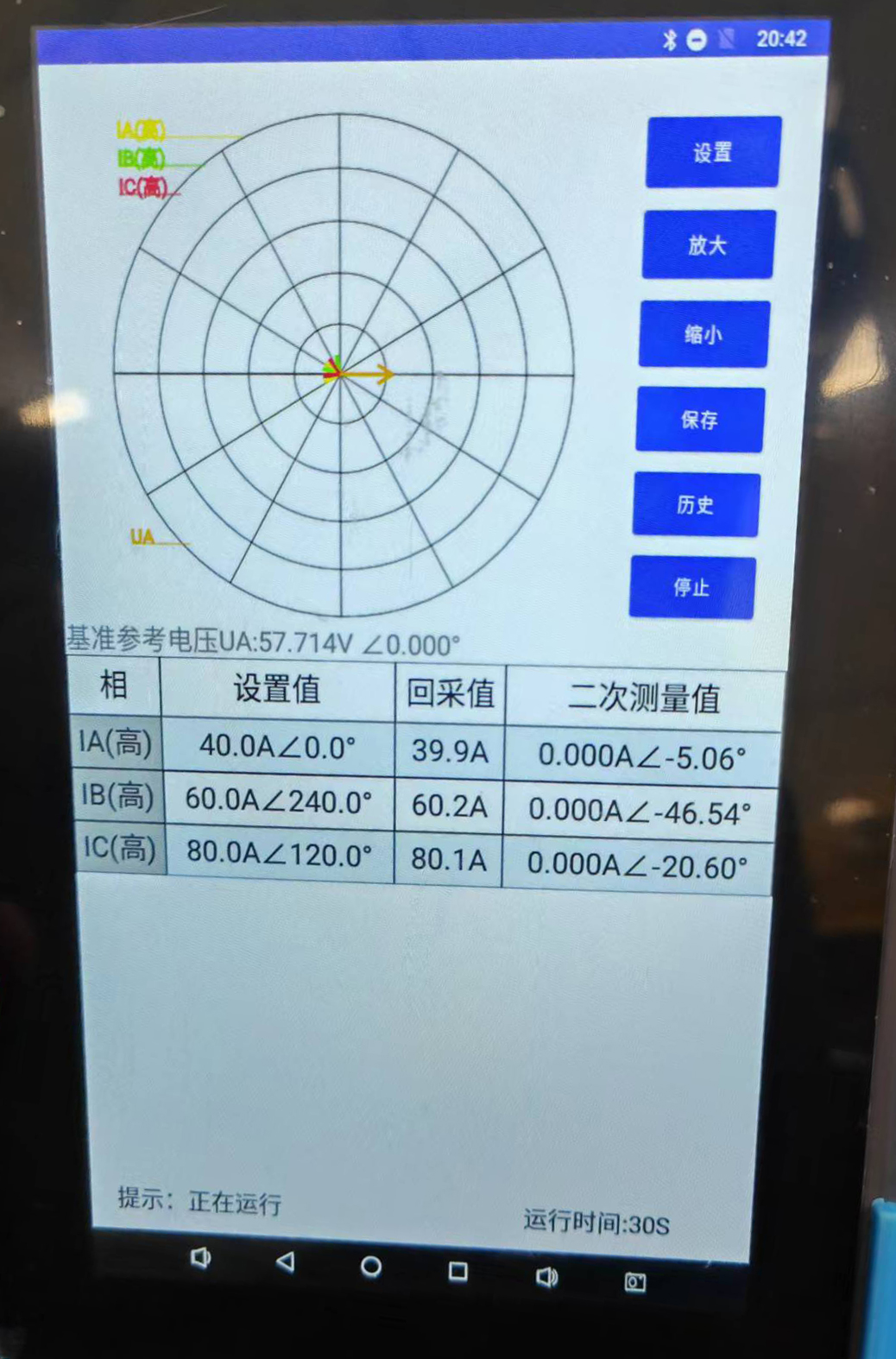

電流源的運行設置選擇遙控模式，用無線遙測伏安相位儀搜索對應設備，連接后設置輸出的幅值與角度，返回遙控主界面，點擊開始，即可控制連接上的裝置進行輸出。 三次輸出見下表：
|
|
|
|
|
|
|
分相測試，檢測A/B/C三相二次接線是否正確
|
|
|
|
|
|
|
|
|
首先測試三相接線是否正確。 加三相不平衡的電壓電流，查看二次采樣值A(chǔ)/B/C三相是否對應，再計算CT、PT的變比，通過與保護裝置上讀取的值進行對比，判斷變比是否正常。 通過相位來判斷極性是否正確，反極性時相位與加量值偏差180°，最后三相都加0°，看零序電流是否正確。
第一次加量，三相電流分別加40A、60A、80A。
?

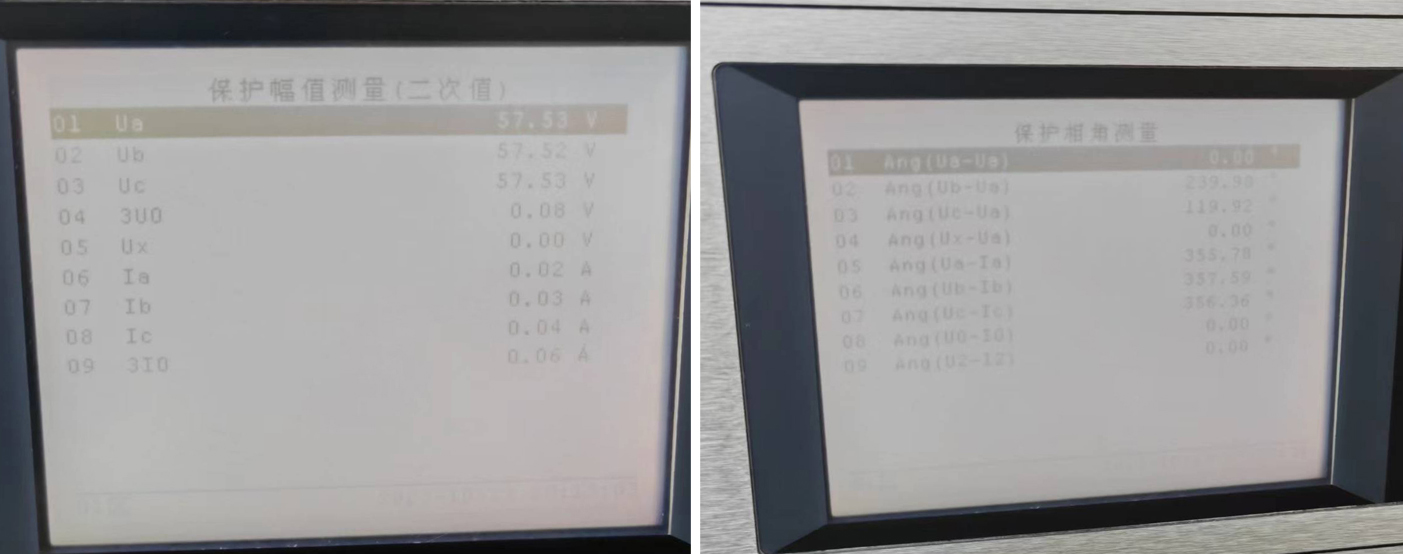

電流二次顯示A/B/C三相分別為0.02A/0.03A/0.04A，角度正序。
?
第二次加量時，三相電流加60A正序。
?

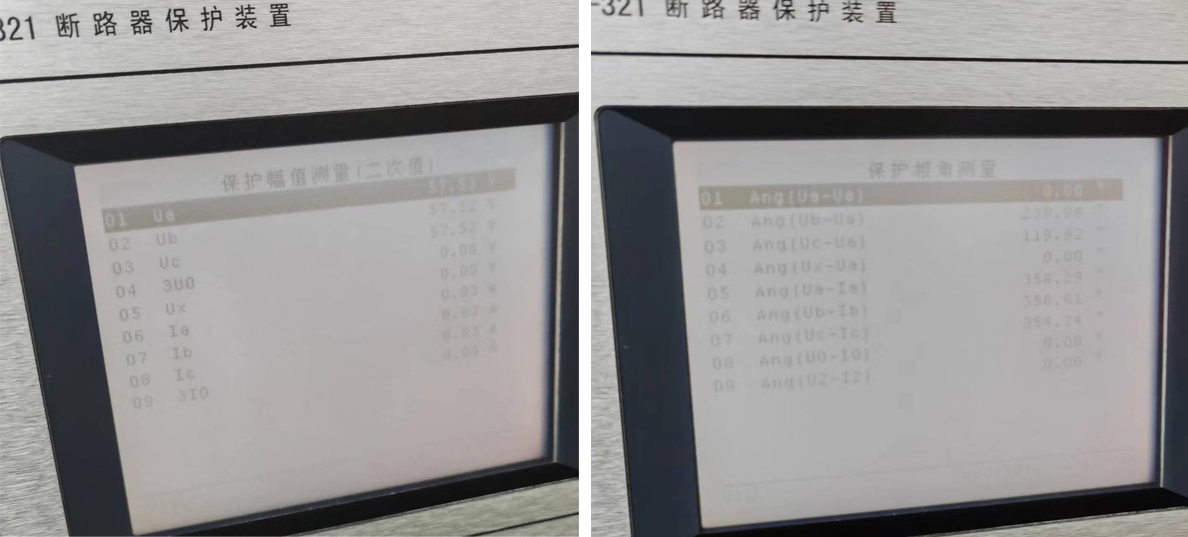

第三次加量時，三相加40A、60A、80A時，角度0°。
三臺HTA-1300 單相數字式智能大電流源正常運行后，A/B/C三相分別加40A、60A、80A電流，根據保護裝置主界面CT二次側采到的二次值幅值與相位0.02、0.04、0.06A，可知三相對應。 CT變比為2000： 1，計算出CT與PT的變比基本與實際相同。 同時加三相60A電流 ，當PT、CT的極性正常時，IA、IB、IC的電流是由線路流向母線間隔，二次側輸出相位應與一次側的輸入相位差180°，所以加量時一次電流A/B/C相角度分別加180°、60°、300°時，二次值會顯示二次電壓與電流角度相同，對應反極性，因此此線路極性正確。 電流A/B/C三相分別為40A、60A、80A，角度0°時，零序電流值為三相電流值之和，二次零序電流為0.09A，所以零序電流顯示正確，該線路間隔正常。
