主變差動保護是我們平時調試頻率最高，難度最大，過程最復雜的一種保護類型，在調試過程中經常會遇到各種各樣的問題，這里介紹一個主變差動保護的調試方法，以武漢豪邁電力繼保之星6000C（傳統保護用繼保之星1600）為調試工具來做南瑞繼保RCS-978和國電南自PST-1200主變差動保護試驗，相信大家看了之后會覺得差動保護其實很簡單很明了，將那些繁雜的公式轉換都拋之腦后。

1、加采樣

來到現場第一步別急著開始做試驗，首先我們要看保護裝置的采樣信息。

數字保護我們要先導取模型文件，一般后臺廠家會給我們全站SCD文件，在繼保之星6000C上按照步驟導入配置文件，配置通道時最好按照高中低通道1、2、3，通道映射為ABC、abc、UVW的順序，以免弄錯弄糊涂了，正確設置三側變比信息。然后按照通道接好光纖，在接光纖的時候可以先接保護裝置側，然后接繼保儀RX光口，如果指示燈點亮表示接的正確，如果沒有亮表示接反了換另一根光纖接RX。南瑞繼保RCS-978用的是方口（LC口），國電南自PST-1200用的是圓口（ST口）。

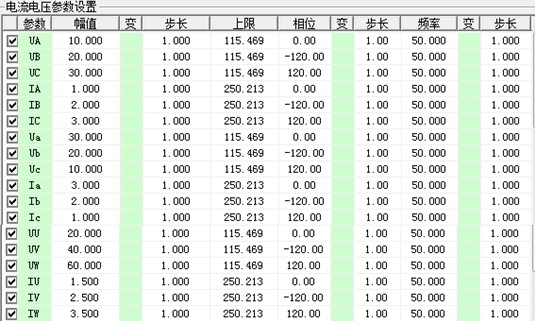

準備工作做好之后可以按照圖1所示設置參數：

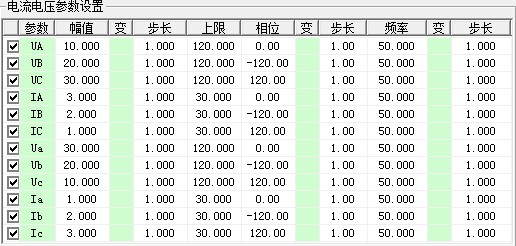

傳統繼?？梢韵冉泳€接線時按照黃綠紅ABC相的順序，只有六路電流先接上高中側（或者高低側）電流，接好線后開機可以按照圖2所示設置參數：

每相設置不同的電壓電流量方便檢查采樣值。在加采樣值時以防保護動作產生報文不方便看采樣信息最后先將主保護功能退掉。

在加采樣值時如果不正確可檢查以下情況。

數字繼保：確保模型文件導入正確；通道設置與所用的實際光口通道一致；通道映射與交流試驗所用的相別對應；CT、PT變比設置與保護裝置內部變比一致；高中低三側SMV接受壓板均打開狀態；波形監測是否有實時波形輸出狀態。

傳統繼保：電流開路指示燈是否處于點亮狀態；兩根電流測試線是否接反；測試線是否接對位置；CT二次側劃片是否與保護側斷開以防產生分流。

2、看差流

采樣值信息無誤后第二步可以看差流信息，在此以江西鷹潭洪橋220kV變電站兩套保護裝置配置信息為例來完成下面的操作。

PST-1200保護定值如下：高中低壓側額定容量為100MVA，電壓等級為220kV/110kV/10kV，CT變比分別為300/1、600/1、3000/1，差動電流0.2Ie，速斷電流2Ie，拐點1制動電流Ie，拐點2制動電流3Ie，斜率分別為0.5、0.7，（Ie為高壓側二次額定電流）制動公式為Ir = ( | Ih | + | Il | ) / 2，主變接線方式為Y/Y0-△11。

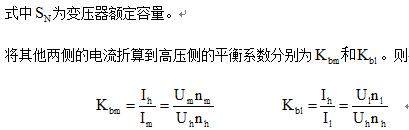

以上參數在“差動保護試驗模塊設備參數設置”項目里輸入可自動計算出各側二次額定電流。計算結果為高壓側Ihn=0.875A，中壓側Imn=0.875A，低壓側Iln=1.925A。其中Ie=0.875A。也可手動計算，以高壓側為基準，則各側流入差動保護某相的電流分別

得到各側二次額定電流值之后就可以在交流試驗界面下輸入以下幅值和相位觀察保護裝置上的差流值是否為零。以繼保之星6000C為例，高中兩側參數如圖3所示：

按照圖3設置注意幅值和相位差流一定為0，高中側相位反差180°

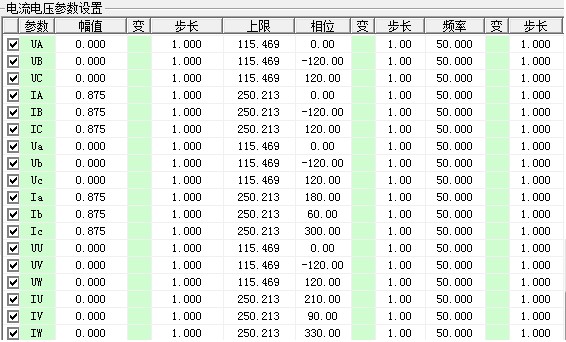

高低兩側參數設置如圖4所示：

按照圖4設置注意幅值和相位差流一定為0，高低側相位反差210°

注意：在看差流為零的情況下是六相電流一起加的，所以不用考慮補償電流問題，在相位上可以自動調整的。

3、做啟動

按照上面的方法差流值正常就可以開始做差動保護試驗了，首先別急著在差動保護界面做比例制動曲線，應該先在交流試驗界面把啟動值和速斷值做正確。不管是南瑞繼保的RCS-978還是國電南自的PST-1200操作方法是一樣的。

以上面配值的PST-1200為例，啟動定制為差動電流0.2Ie，計算得0.2*0.875A=0.175A，數字保護裝置先配值好訂閱Goose通道，注意到通道設置與開入映射等細節問題保證能夠接受到動作時間信號，傳統繼保先找到保護裝置的一個跳閘出口接入測試儀的開入量端子。然后在交流試驗界面下將中低壓側的電流都設為0，高壓側也為0，高壓側三相給一個0.02A的步長，手動或者是自動試驗從零開始增加，直到保護裝置動作采集到動作時間信號，記下動作值與啟動定值比較。速斷定制為2Ie，計算得2*0.875A=1.75A，做速斷值時建議直接加突變量值1.2倍定值，查看保護裝置上是否有差動速斷動作報文。此時可能也有差動保護動作保護是正常的因為也大于啟動定值。

注意：做啟動和速斷試驗是別忘了投差動保護和速斷保護的控制字，在加值的時候最好加ABC三相變化值，如果高壓側只加單相動作值應為1.732倍的啟動定值。

4、搜曲線

在完成啟動定值校驗以后保證了采樣值和Goose信號的正確，接線正確就可以很安心的在差動保護試驗界面下操作了，剩下最后的一步也是最重要的一步了。

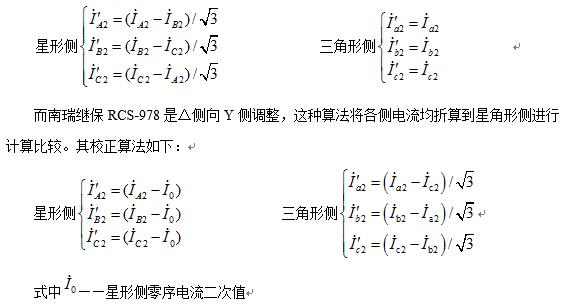

此時國電南自PST-1200和南瑞繼保的RCS-978就有些不同了，主要是在補償電流相位調整方式不同。目前國內大多數保護廠家都是Y側向△側調整，這種算法將各側電流均折算到三角形側進行計算比較。其校正算法如下：

其實這些轉換方式我們知道就行不需要去深究，在差動保護模塊里完全可以不用去理會他們，只需要注意設置的相位調整方式就行了。

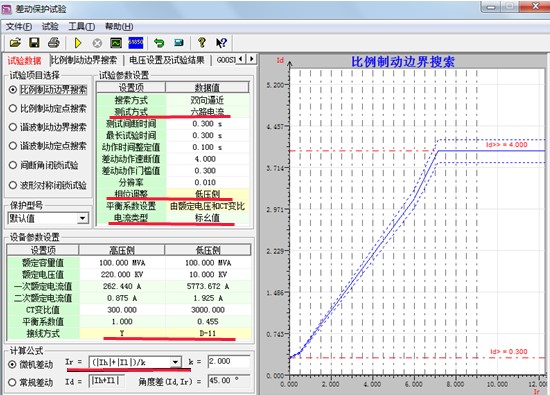

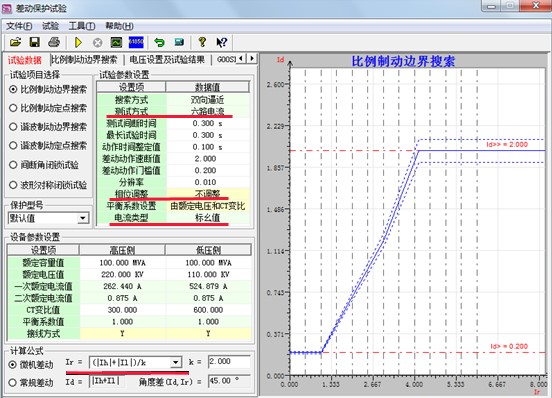

以PST-1200高對中壓側差動為例，按照上面的定值可設參數如圖5、圖6所示：

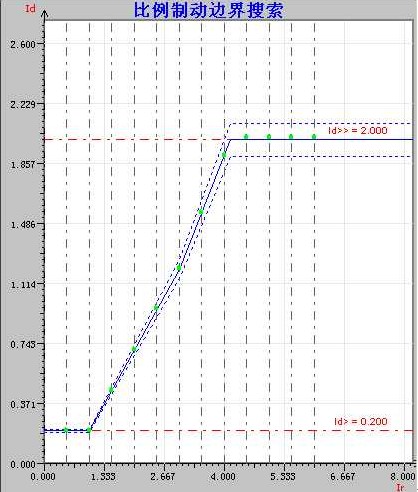

完成上面的設值之后就可以直接開始試驗了，此時如果是做PST-1200高對低壓側比例邊界曲線相位調整方式就應該選擇為高壓側調整了。制動電流與差動電流初值終值步長只會形象圖的美觀度，測試儀會自動的完成比例制動邊界搜索，試驗結果如圖7所示：

然后我們再以RCS-978的高對低壓側差動為例來說明試驗方法，RCS-978的保護定值如下：高中低壓側額定容量為100MVA，電壓等級為220kV/110kV/10kV，CT變比分別為300/1、600/1、3000/1，差動電流0.3Ie，速斷電流4Ie，拐點1制動電流0，拐點2制動電流0.5Ie，拐點3制動電流6Ie，斜率分別為0.2、0.5、0.75，（Ie為高壓側二測額定電流）制動公式為Ir = ( | Ih | + | Il | ) / 2，主變接線方式為Y/Y0-△11。

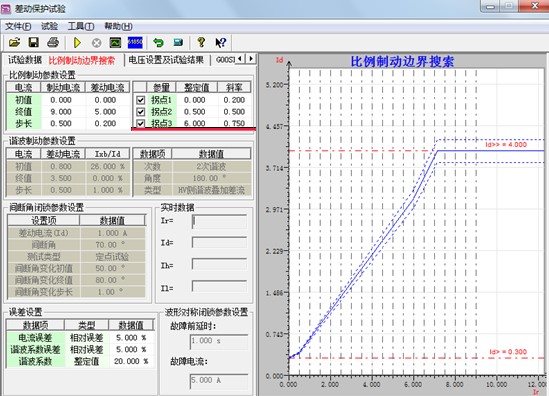

按照上面的定值可設參數如圖8、圖9所示：

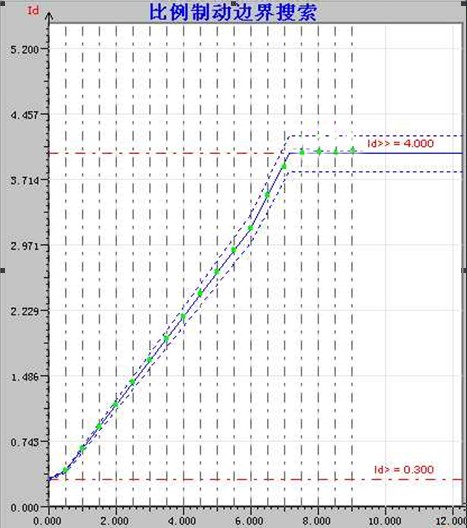

完成上面的設值之后就可以直接開始試驗了，制動電流與差動電流初值終值步長只會形象圖的美觀度，測試儀會自動的完成比例制動邊界搜索，試驗結果如圖10所示：

圖7和圖10即為比例制動邊界曲線，測試儀自動的搜索出這個曲線就省去了我們一個點一個點的加，一個點一個點的描那些復雜的過程了，提高了我們的工作效率而且更加形象的表達出了試驗結果。

在邊界搜索過程中還是出現了問題就注意這幾種細節：

1）測試方式一定要選擇六相電流；相位調整高對低的Y側向△側調整選擇高壓側，△側向Y側選擇低壓側；電流類型區分清楚是標幺值還是有名值；制動公式一定要選擇正確，保護說明書上會明確給出。

2）如果是傳統繼保上面一部分曲線有可能打不出來，是正常的因為低壓側平衡系數比較低時低壓側輸出電流已經達到了最大單相的30A，解決最好方法改定值減小低壓側的變比增大低壓側平衡系數。

3）數字繼保還要注意一些控制字、軟壓板、功能壓板、跳閘矩陣的設置。

4）進行高中壓側差動邊界時，注意低壓側的SMV壓板要么退出不接光纖（或配置不勾選），要么投入時低壓側要有零值輸出，保證鏈路；進行高低壓側差動邊界時，注意中壓側SMV壓板要么退出不接光纖（或配置不勾選），要么投入時中壓側要有零值輸出，還要注意高對低時低壓側的通道映射應改為Ia、Ib、Ic，系統設置變比對應項也改為低壓側實際值。
