試驗地點：XX市35kV變電站。

試驗設備：一臺YD300B無線遙測六角圖伏安相位儀（簡稱YD300B 相位儀）、一臺YD-200-W 無線遙測六角圖伏安相位儀（簡稱YD-200-W 室外機）。

設備簡介：

YD300B 相位儀是武漢豪邁電力自主研發的智能化多功能測試儀，該設備根據電力系統變電站二次測試需求，特別是智能變電站二次模擬量分布測量需求研發，具備六大基本功能：

1）三相伏安相位表

2）單相伏安相位表

3）PT 一次加壓測試CT一次通流測試

4）雙機無線遙測

5）帶負荷測六角圖

6）投運前測六角圖

試驗方法：

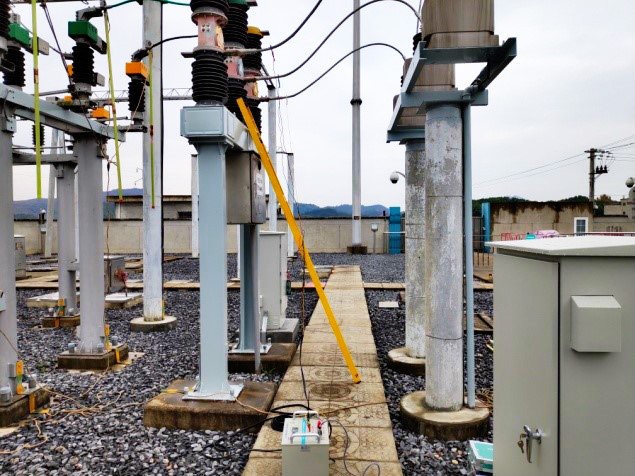

1、變壓器高壓側ABC進線接YD-200-W 室外機ABC端子，低壓側ABC短接，并將相關斷路器斷開，經變壓器的線路與其他主線路斷開。

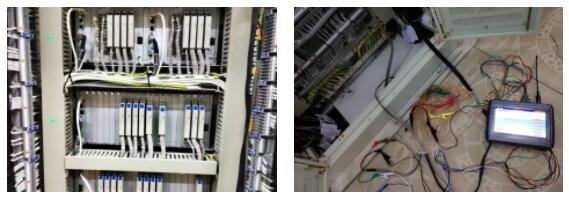

2、YD300B 相位儀在保護柜進行測量，六角圖測試專用線的黃綠紅黑分別接變壓器高壓側CT二次的ABC和公共端，藍白棕黑分別接低壓側CT二次的ABC和公共端。

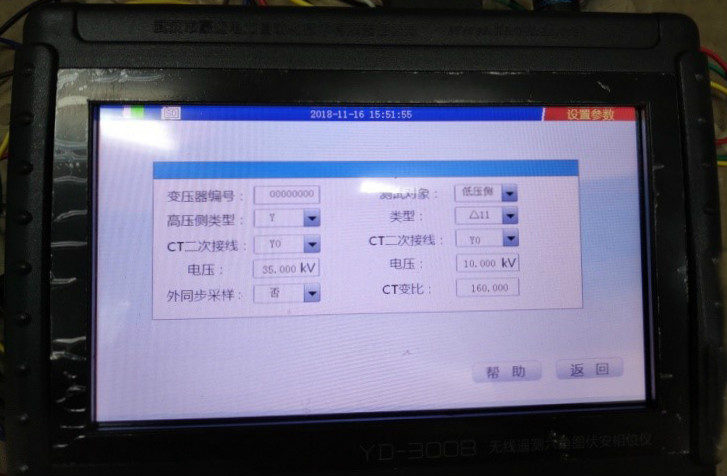

3、在YD300B 相位儀的主界面點擊“投運前六角圖”進入六角圖測試系統界面，點擊“參數設置”進行如下設置：

點擊“開始測試”，彈出是否進行自動測試的窗口，自動模式下，室內機遙控室外機給變壓器高壓側一次加壓，同時自動測量二次測電壓。手動模式下，通過旋鈕進入“六角圖測試”，再選定“AB”“BC”“AC”分別進行測試。

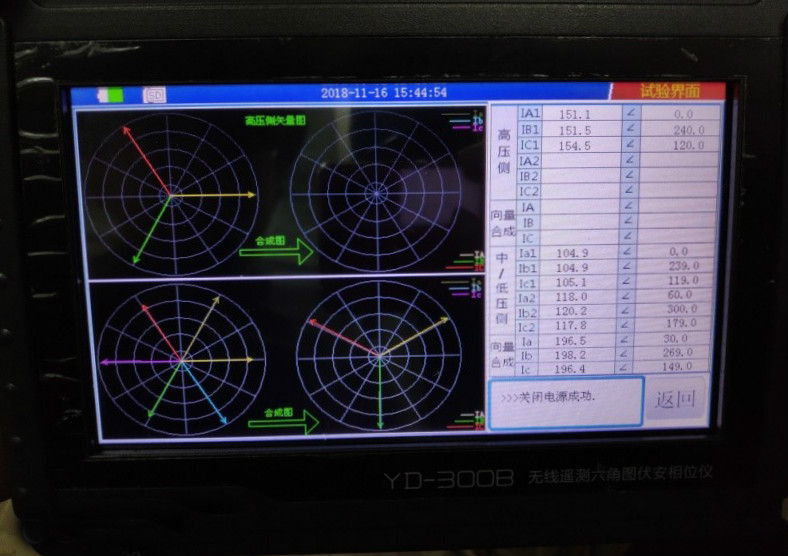

自動模式下測試的試驗結果如下圖所示，低壓側ABC三相電流分別滯后高壓側三相電流30°，與預期結果一致，說明變壓器高低壓側CT至保護柜端子排的接線無誤。

需要注意的是，YD300B 相位儀用于傳統變電站和智能變電站測試時接線是有所區分的。

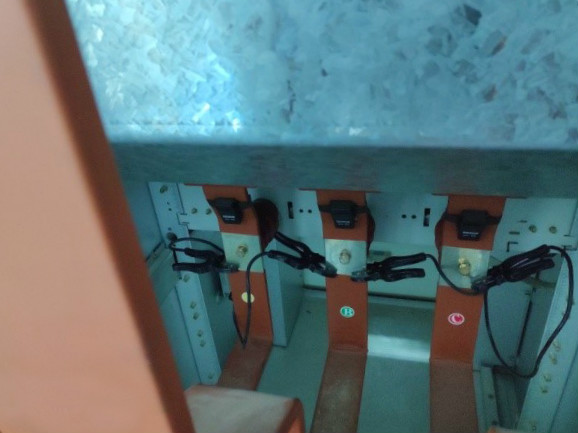

傳統變電站測試：需要一臺YD300B相位儀和一臺YD-200-W 室外機，六角圖測試專用線的黃綠紅黑分別接變壓器高壓側CT二次的ABC和公共端，藍白棕黑分別接低壓側CT二次的ABC和公共端。

智能變電站測試：需要兩臺YD300B 相位儀和一臺YD-200-W 室外機，測量高壓側CT二次電流的YD300B 相位儀作為主控機，測量低壓側CT二次電流的YD300B 相位儀接好線后，只需要點擊進入“投運前測六角圖”界面，由測量高壓側CT二次電流的YD300B 相位儀開始測試。測量高壓側CT二次電流的YD300B 相位儀六角圖測試專用線黃綠紅黑分別對應高壓側CT二次電流ABC和公共端。測量低壓側CT二次電流的YD300B 相位儀六角圖測試專用線藍白棕黑分別接對應低壓側CT二次電流ABC和公共端。
