培訓會上，武漢豪邁技術工程師簡單介紹了互感器在電力系統的主要作用。 互感器將電網一次側的高電壓、大電流按比例變換成低電壓、小電流，傳遞到二次側，供計量、測量儀表及繼電保護、自動裝置使用，是一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連接。 互感器性能的好壞，直接影響到電力系統測量、計量的準確性、儀表的安全性以及繼電器保護裝置動作的可靠性。

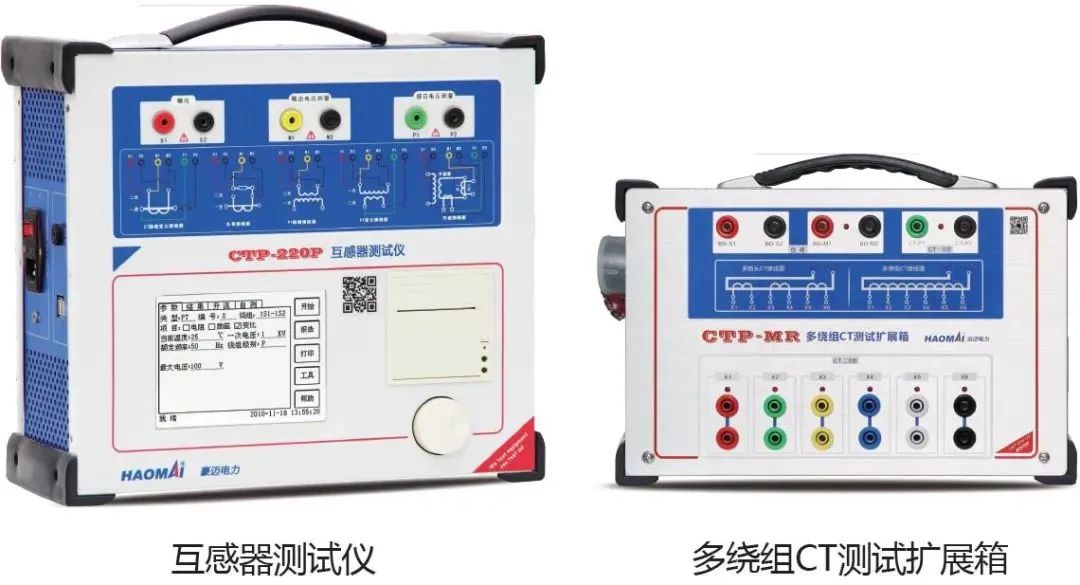

針對互感器測試，武漢豪邁基于新一代低頻變頻技術研發的CTP 系列互感器測試儀，涵蓋保護CT和計量CT的完整通用測試，輕便易攜，精度可達0.05%。 設備可測量各種CT的繞組電阻、伏安特性、匝比、極性、二次回路負荷等，輕松完成拐點高達30kV的CT勵磁曲線測試，計算10-120%負荷電流時和不同負載情況下的比差、角差。 同時具備強大的分析能力，改動試驗參數，無需重新試驗即可刷新結果，人機界面直觀，報告處理方便高效。 設備輸出電壓低，試驗過程更安全，可對各種類型CT進行測試校核，包括保護、計量、暫態TP級、超大變比、變壓器套管等，可分析計算互感器的拐點電壓/電流、10%(5%)誤差曲線、復合誤差、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和以及不飽和電感等線圈參數，滿足各類PT電磁單元的二次繞組電阻、勵磁特性、變比、極性等測試要求，通過選配升流器，輸出0-150A大電流，滿足現場通流試驗要求。

實操環節，武漢豪邁技術工程師現場演示了CTP 互感器測試儀使用方法，操作過程中介紹了重點內容和注意事項。 針對電流互感器10%誤差校驗進行詳細講解，繼電保護要求電流互感器的一次電流I1等于最大短路電流時，其變比誤差小于或等于10%。

當電流互感器校驗不滿足10%誤差時可進行以下操作 ：

• 增加連接導線的截面，減小連接導線阻抗；

• 將同一電流互感器同變比的兩個二次繞組串聯使用；

• 將電流互感器的不完全星形接線改為完全星形接線；

• 選用大容量的電流互感器；

• 增加電流互感器的組數從而轉移部分二次負載；

• 選用額定二次電流小的(如1A)電流互感器或消耗功率小的繼電器等。

通過此次培訓活動，學員們進一步掌握了互感器測試技術，現場使用互感器測試儀高效快速完成測試工作，提升了理論和實操水平。 培訓過程中，學員們認真記錄，深入探討，勤于鉆研，紛紛表示定以“功成不必在我，功成必定有我”的擔當，發揚釘釘子精神，將新知識、新技能運用到實際履職工作中，為電力事業的發展貢獻更多智慧和力量。
