為提升配電終端調試運維效率，提高配電自動化系統運維水平，加快推進配電自動化實用化應用進程，我司針對配電自動化系統主站和配電終端人工手動對點程序 復雜、任務繁重的現狀，開發了新一代配電終端倉庫自動調試系統，對 配電之星-P2200 配電自動化終端測試儀 進行不斷升級，解決調試人員面臨的調試排隊，流程復雜，調試周期長等問題。
下面介紹配電之星-P2200 配電自動化終端測試儀操作方法，更改測試項目的參數配置，以及在使用時可能出現問題的解決方法。
1）使用前需保證主站服務開啟，需要主站確認待檢測終端（FTU）IP與本設備IP已進入調試區，方可進行后續試驗。

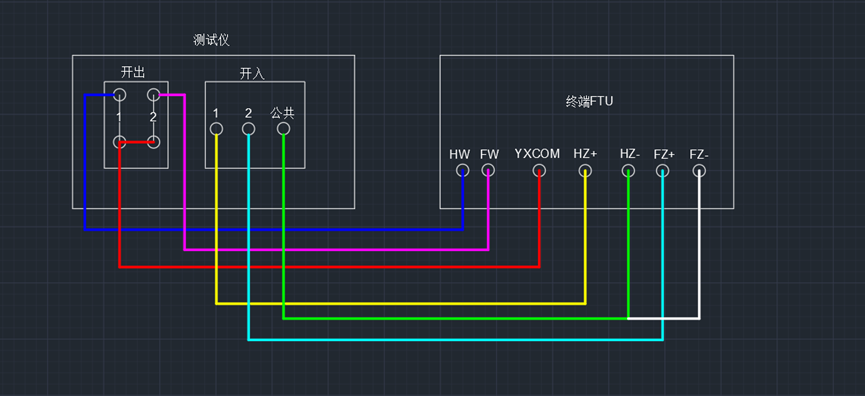

2）使用前電流電壓航插線需連接到配電之星-P2200，控制航插按下圖接線。
注： 若需要未儲能信號，則按照HW、FW接法接到配電之星-P2200開出3。
3）將配電之星-P2200的天線與終端天線接好后盡量放在門外，確保信號良好，然后開機等待一分鐘，天線處4G指示燈一秒一次閃爍，NET燈兩秒一次閃爍。

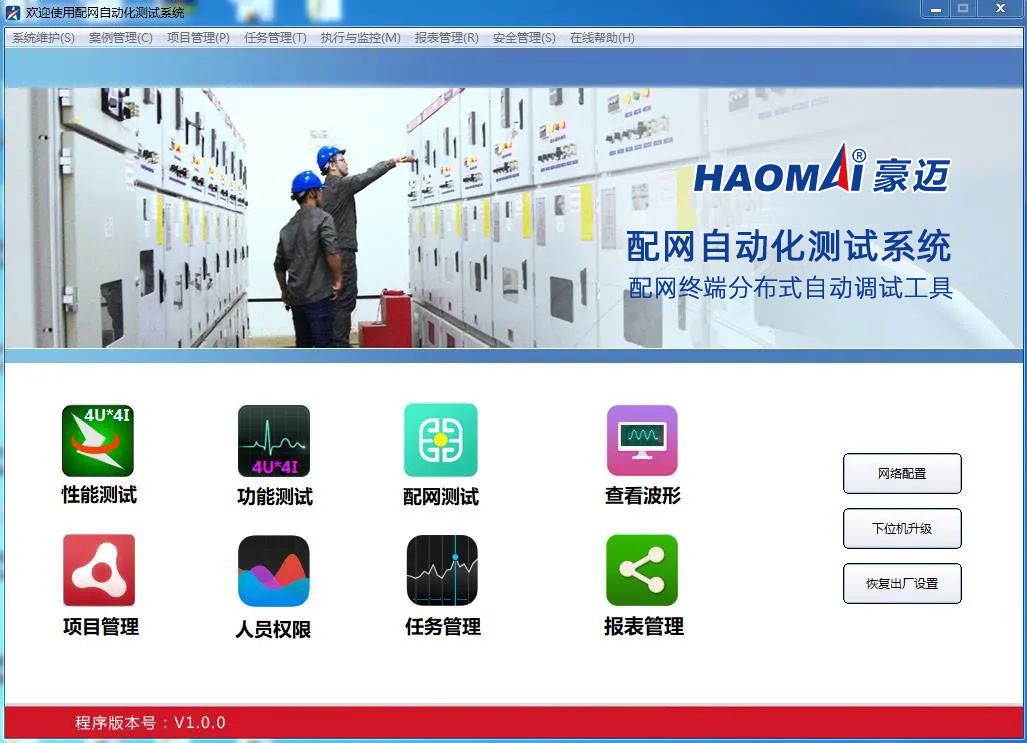

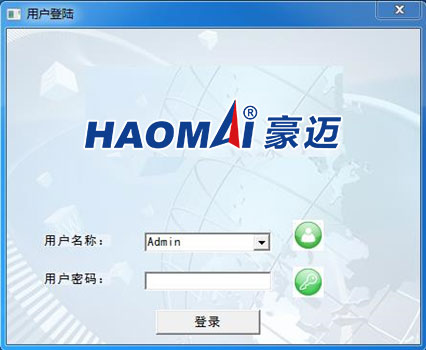

1）用戶登錄： 打開右側開機按鈕，進入系統，輸入賬戶和密碼。
2）點擊主界面“網終配置”進入網絡通信配置。主要通訊網卡選擇，檢查下位機通訊是否正常，版本是否正確，點擊保存后退出。
3）點擊配網測試，“導入”工程目錄，選擇“PAojectsysfig.sys”文件，點擊打開。
4）確認已成功連接主站。 在下側對話框出現鏈路通訊報文正常后，并確認報文無異常。

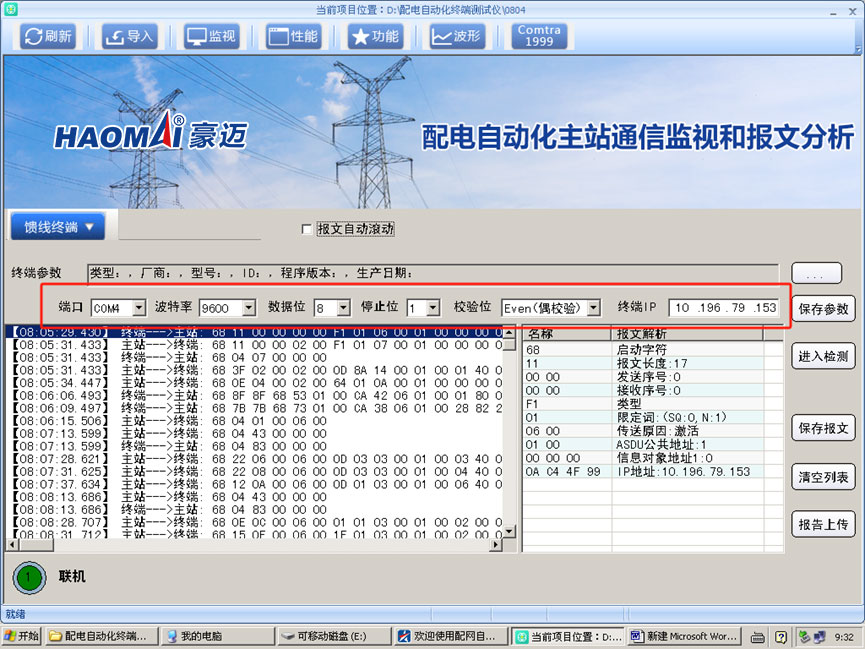

注： 若新更改名稱的項目，需要依次選擇框內設置，端口號： COM4，波特率： 9600，數據位： 8，停止位： 1，校驗位： 無校驗，終端IP： 填寫待測終端的卡IP。

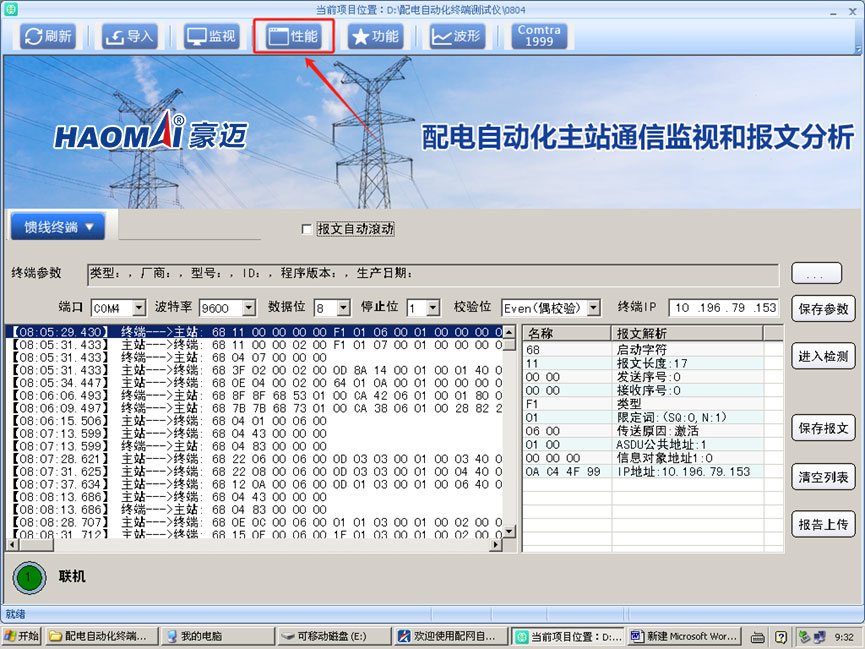

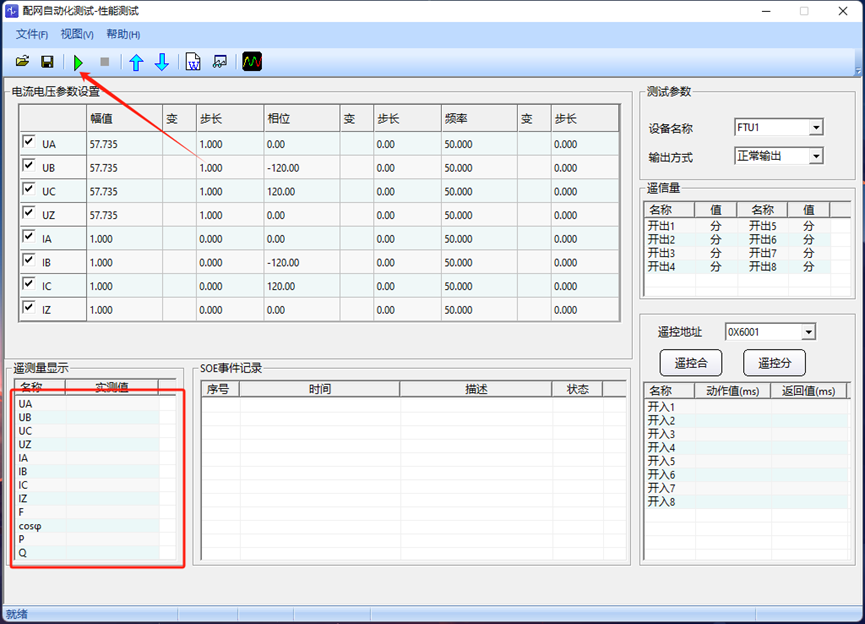

5）確認主站傳回?cái)?shù)據。 通信正常后，點擊主界面上方“性能”按鈕進入測試界面，加一個額定值輸出，觀察下方主站傳回?cái)?shù)據是否正常。

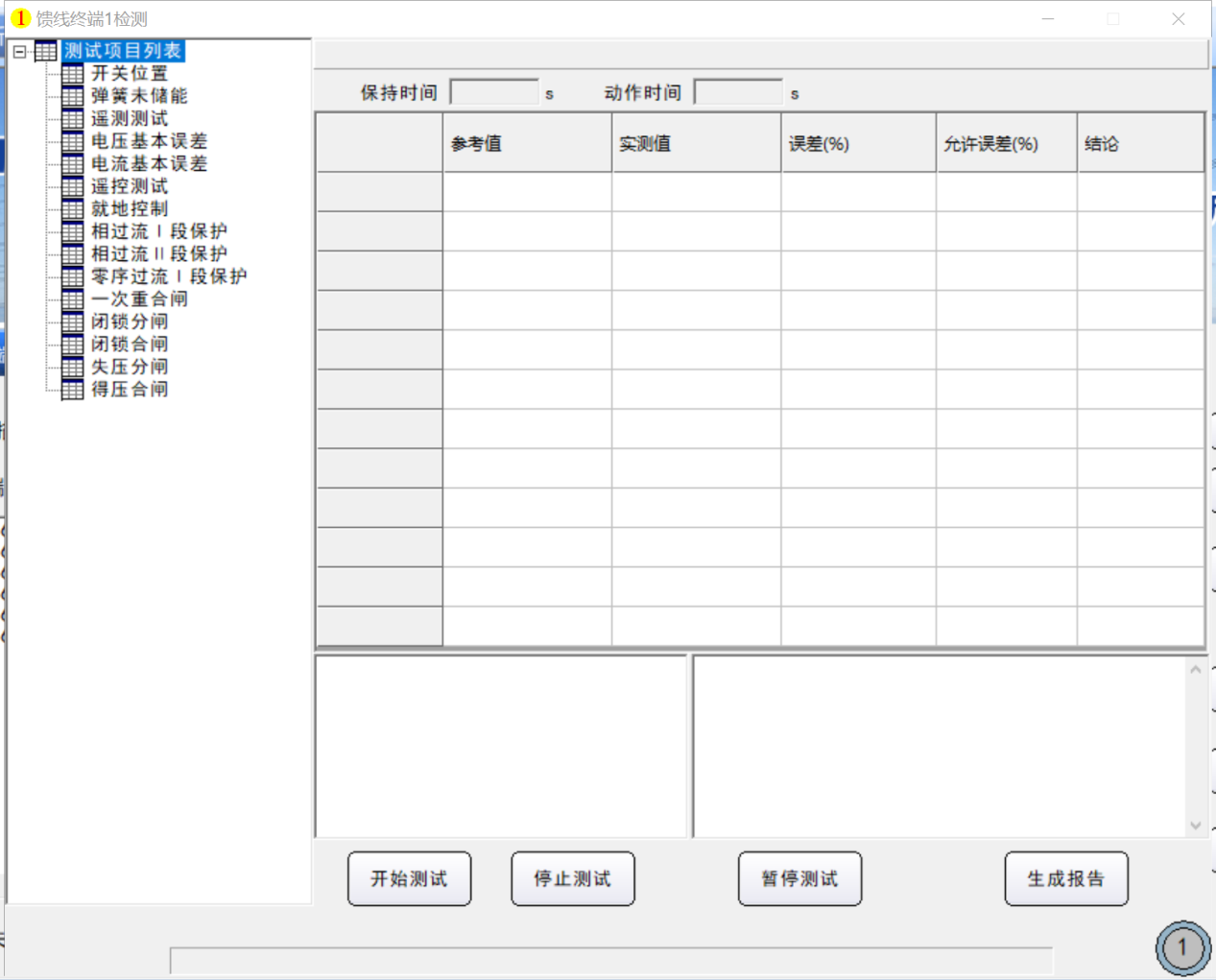

6）開始自動試驗。 確認信息無誤后，回到配網測試界面，點擊“進入檢測”，開始試驗。
7）試驗結束及試驗報告。 試驗結束后，若某一項測試不合格，查找問題排除后可右鍵該項目進行單項試驗，待所有試驗合格后點擊生成報告或在彈出界面輸入報告名稱，點擊確定開始自動打印試驗報告。
試驗項目更改與點表配置
登錄系統后，點擊主界面“項目管理”，主要配置試驗定值、額定值、參數。

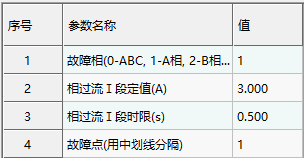

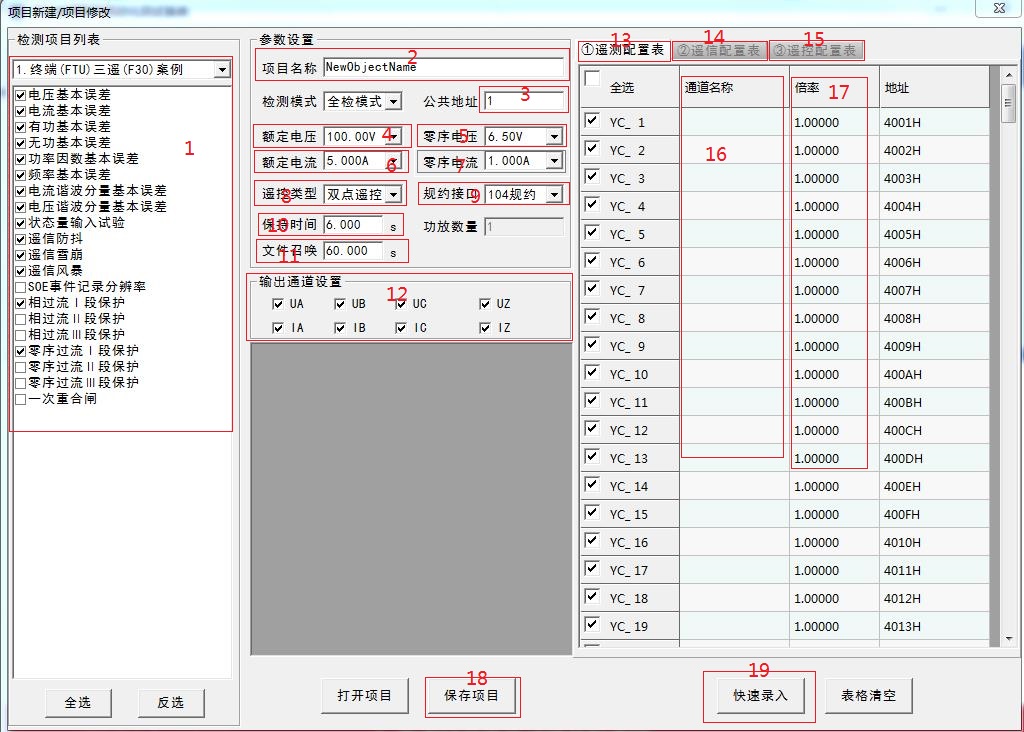

新設備若無配置方案，進入項目管理后首先更改①處項目名稱，根據終端的參數更改④⑤⑥⑦處的額定值，保證⑨處的規約接口為104規約。 在①中可對所需要的試驗項目進行定值設置，其中2、3處的值根據終端保護定值設置相應的幅值定值及時間定值。 4中故障點為該試驗對應的點位在點表中的位置，比如“相過流Ⅰ段”點位在點表中是8號點位，則在故障點的“值”中填寫8。
若需要修改點表，連上主站后在“配網測試”中點擊下載點表，報文會提示具體路徑，在“項目管理”中點擊導入點表即可。
試驗過程中可能遇到的問題
A:檢查天線插頭的位置是否插錯，可將兩個卡槽中任意一個頂出，再根據卡的位置插好天線，其次確認卡是否停機。
A:與主站廠家或相關主站人員確認服務是否開啟，策略是否正常； 確認調度前置機及端口號無變更； 確認主站能否接收到測試儀發送的身份驗證報文。
A:更改后點擊參數保存，退出“配網測試”頁面，重新進入后導入方案即可。
Q:測試時需要人工干預哪些
A:進行遠方就地試驗，就地控制試驗時需要手動操作遠方手柄及手動分合閘一次，保護及邏輯試驗時需要手動復歸裝置，清楚閉鎖信號。 具體情況可參考試驗界面彈窗提醒。
Q:配網測試中的性能測試無法進行幅值修改
A:性能測試模塊中右上角的輸出方式修改為正常輸出即可。
A:性能測試模塊中右上角選擇直流輸出，在幅值修改界面下方，修改輸出的直流電壓電流，裝置側面配有專門的直流輸出接口，可供終端供電。
A:在試驗報告中，任一試驗引起終端跳閘出口，均會采集到動作時間，將采集到的時間減去該試驗時間定值的時間即為終端的反應時間。
Q:在本地報告生成時修改，會影響上傳的報告嗎
A:不會。 在生成報告時會生成兩份報告，一份在本地供調試人員拷貝打印，另外一份打包在項目中，點擊上傳后直接上傳主站，兩份報告相互獨立。
Q:每一臺裝置的對點完成后都需要進行一次報告上傳嗎
A:不需要。 在配網測試界面的報告上傳按鈕，會上傳近期完成的所有試驗報告。
